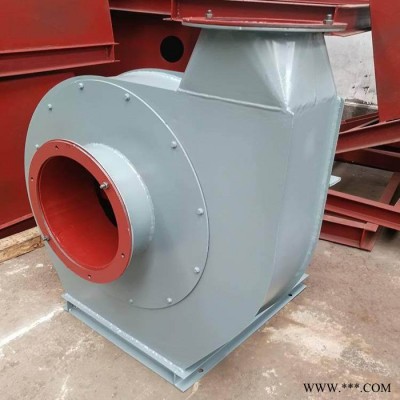

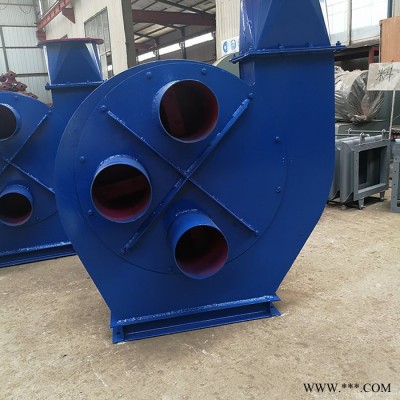

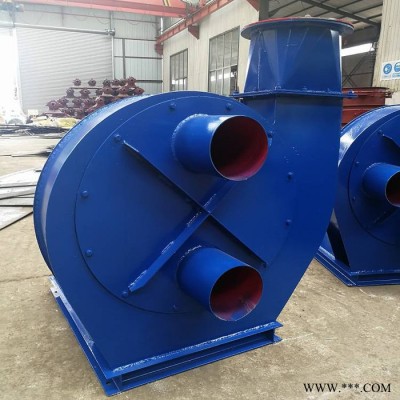

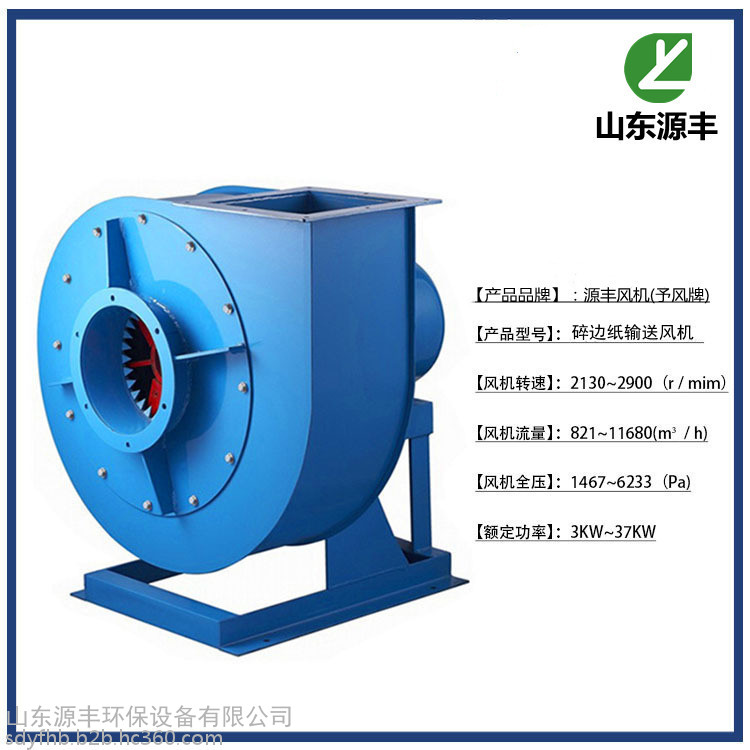

| 材質 | 碳鋼 |
|---|---|
| 電壓 | 380V |
| 功率 | 7.5KW |
| 適用范圍 | 通風換氣 |
| 轉速 | 1450r/mim |
| 風機壓力 | 中壓風機 |
| 氣流方向 | 直流 |
| 品牌 | 源豐 |
| 型號 | 6-30 |
| 加工定制 | 是 |
一、用途
6-30型物料輸送風機的特點是壓力較高，流量較小，因而主要適用于糧食、棉花等加工行業的風力輸送，也適用于排送空氣及其它無腐蝕性、不自燃、不自爆、不含粘性物質之氣體，其它條件相近者亦可選用。
二、風機的型式

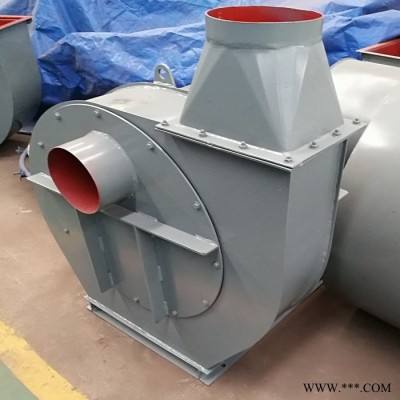

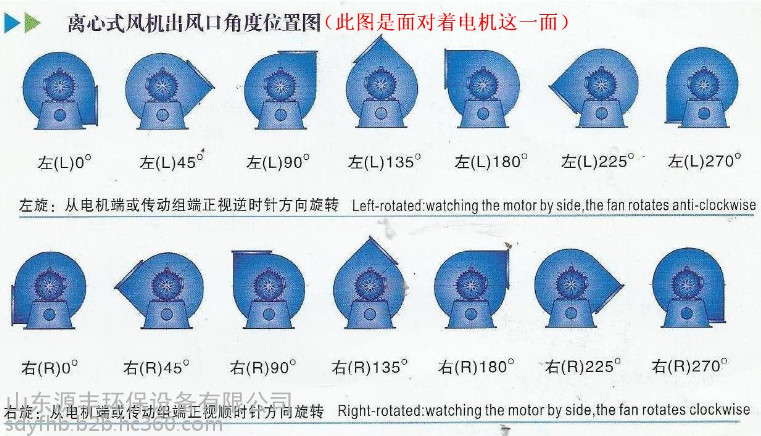

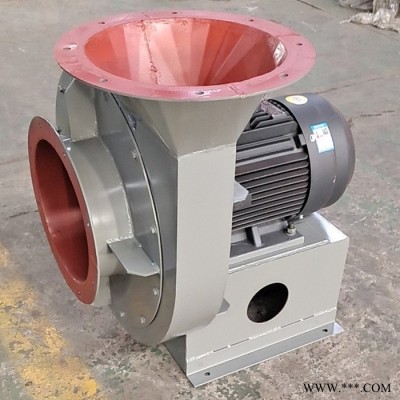

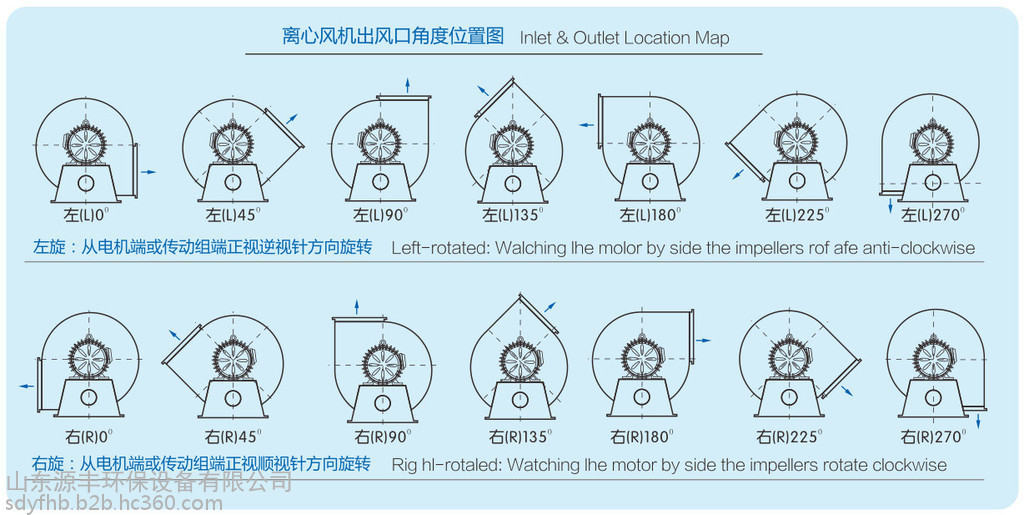

風機制成單吸入，機號有№5A、6A、5C、6C、7C、8C、9C七種，風機可制成右旋或左旋兩種型式。從傳動部正視風機，葉輪順時針旋轉者稱右旋風機，以“右”表示；反之則稱為左旋風機，以“左”表示。
三、主要組成部分結構和特性
風機由葉輪、機殼、進風口、傳動組等組成。

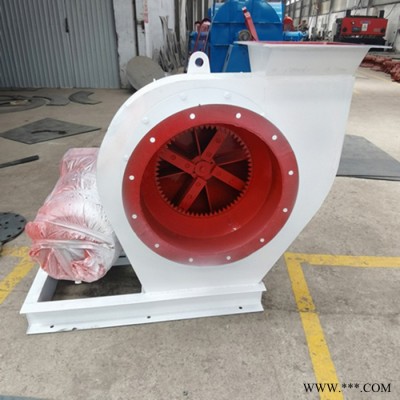

1、葉輪：采用鋼板焊接工藝，12片傾平板葉片焊接于弧形前盤平板形后中間，經靜、動平衡校正和超速運轉實驗，運轉平穩，噪聲低，有較高的強度，使用壽命較長。
2、機殼：用鋼板焊接成蝸形殼，整體結構。
3、進風口：收斂式進風口制成整體結構，用螺栓固定在機殼入口側。

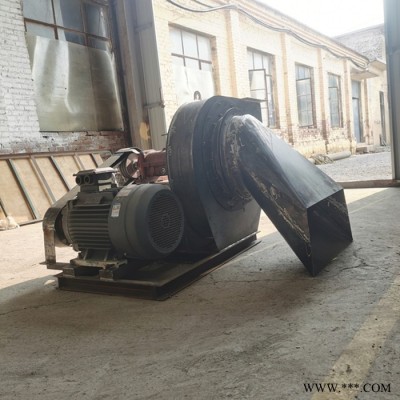

4、傳動部分：由主軸、軸承箱、支架、滾動軸承、皮帶輪組成。
四、風機安裝與使用
1、安裝前，應對風機部件進行全面檢查，機件是否完整，各處聯接是否緊密，葉輪、主軸、軸承等主要機件無損傷，傳動組是否靈活等，若發現問題應立即修復。
2、安裝時注意檢查機殼，不應有掉入和遺留的工具或雜物。在一些接合面上，為了防止銹蝕，減少拆卸困難，應涂上一些潤滑脂或機油。風機與地基接合面進出風管道，聯接時應調正使之自然吻合，不得強行聯結，更不許將管道重量加在風機部件上，并注意保證風機的水平位置。
3、安裝要求：
(1)按圖紙所示位置與尺寸進行安裝，為得到高效率，特別要保證進風口與葉輪的間隙尺寸。
(2)選擇三角帶傳動時，應使兩個三角帶相對的槽不得錯位套上膠帶后應裝安全罩(用戶自制)以利安全。
(3)選擇聯軸器傳動時，風機主軸與電機軸的不同心度不得超標，聯軸器兩端的不平行度不得超過0.05mm。
(4)安裝后試撥傳動組，檢查是否過緊或與固定部分碰撞現象，如有，應排除之。
4、風機的試運轉
全部安裝完畢在部檢查合格后，才能進行試運轉。為了防止電機因過載燒毀，在風機啟動和運轉時，必須在無載荷(關閉進風管中的閘門或調節門)的情況下進行。如情況良好，然后逐步打開進風管道閘門或調節門，直至正常工況為止。做連續運轉試驗時，新風機試運轉時間不少于2小時，修理后安裝的風機度運轉時間不少于半小時，如無異常，方可使用。
風機所選用的功率，系指在特定的工況下，加上機械損失和應有的功率貯備量而言，并非風機在風門全開時所配用的功率，故在使用時切勿將風門全開(管道有阻力例外)在運轉過程中應嚴格控制電流不得超標，否則將燒毀電動機。
五、風機的維護
(1)根據使用的具體情況定期清理源豐牌風機內部，特別是葉片片的積灰和污垢，并防止銹蝕。
(2)軸承座內潤滑脂除在機修時更換外，在正常情況下，須在2個朋左右卸掉軸承側蓋注入潤滑脂。
六、風機運轉中故障產生的原因
(一)風機振動劇烈
1、機殼或進風口與葉輪摩擦；
2、基礎的剛度不夠或不牢固；
3、葉輪鉚釘松動或軸盤變形；
4、葉與軸盤，軸盤與主軸連接松動；
5、機殼與支架、軸承箱與支架、軸承座與軸承蓋等聯接螺栓松動；
6、風機的進風口管道安裝不良；
7、葉片上有積灰、污垢、轉子失衡；
8、葉片磨損，葉輪變形；
9、聯軸器直聯傳動的，則是風機軸與電機不同心、聯軸器歪斜、聯軸器銷釘松動。
(二)軸承溫升過高
1、軸承座振動劇烈；
2、潤滑脂質量不良，變質、填充過多、含灰塵、粘砂或污垢等雜質；
3、軸承箱蓋聯接螺栓之緊力或大或過小；
4、軸與滾動軸承安裝歪斜、前后兩軸承不同軸；
5、滾動軸承損壞；
6、軸彎曲。
(三)電動機電流過大或溫升過高
1、開車時進出氣管道內閘門未關嚴；
2、流量超過規定值或風管漏氣；
3、風機輸送氣體密度過大或溫度過低使壓力增高；
4、主軸轉速超過額定值；
5、電動機輸入電壓過低或間相斷電；
6、受并聯風機工作情況惡化的影響；
7、聯軸器聯接不正，膠圈過緊或間隙不勻；
8、受軸承箱振動劇烈的影響。
(四)皮帶滑下：兩三角槽輪位置彼此不在一中心線上。
(五)皮帶太松：膠帶磨損拉長、使膠帶太松。調整電機滑軌上的電機與主軸之距。

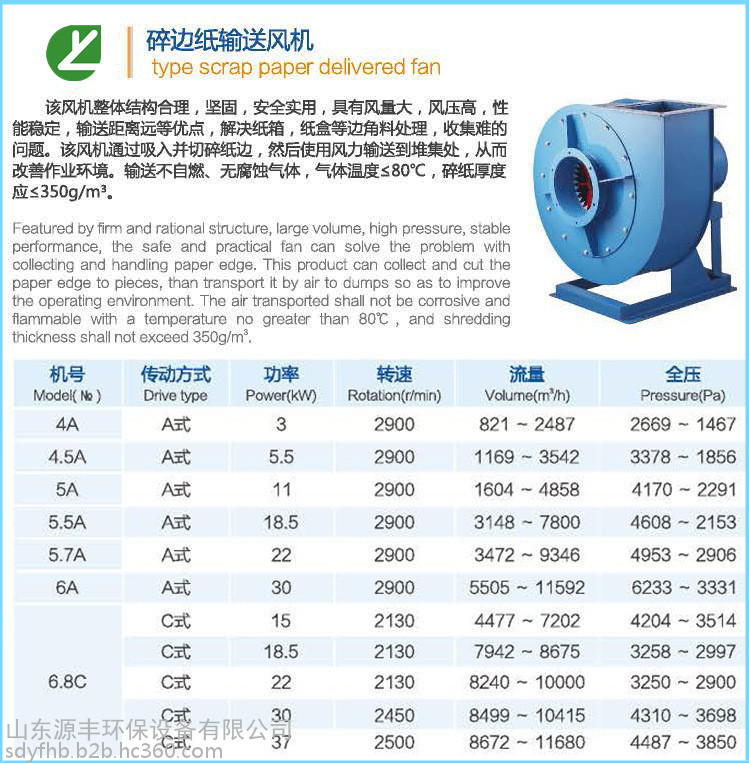

風機性能與選用件表
| 機號 | 傳動 方式 | 轉數 r/min | 序 號 | 全壓 Pa | 流量 m3/h | 全壓 效率 % | 軸功率 KW | 所需 功率 KW | 配用電機動機 | 滑軌 代號 | 三角 膠帶 | 槽輪代號 | ||
| 型號 | 功率 KW | 主軸輪 | 電機輪 | |||||||||||
| 5 | A | 2900 | 1 2 3 4 5 6 7 8 | 4375 4355 427 4150 3933 3787 3511 3217 | 2240 2591 2962 3325 3686 4048 4410 4770 | 77.5 80.4 81.6 82 80.8 79.9 77 73.9 | 3.51 3.91 4.32 4.66 4.98 5.34 5.61 5.76 | 4.21 4.70 5.18 5.60 5.98 6.41 6.73 6.91 | Y132S1-2 | 5.5 | | | | |
| Y132S2-2 | 7.5 | |||||||||||||
| 5 | A | 1450 | 1 2 3 4 5 6 7 8 | 1099 1089 1069 1030 981 951 873 804 | 1120 1295 1481 1662 1843 2024 2205 2388 | 77.5 80.4 81.6 82 80.8 79.9 77 73.9 | 0.44 0.49 0.54 0.58 0.62 0.67 0.70 0.72 | 0.57 0.64 0.70 0.76 0.81 0.87 0.91 0.93 | Y90L-4 (B3) | 1.5 | | | | |
| 6 | A | 2900 | 1 2 3 4 5 | 6317 6268 6170 5965 5670 | 3870 4496 5121 5747 6373 | 77.5 80.4 81.6 82 80.8 | 8.77 9.76 10.76 11.64 12.44 | 10.53 11.71 12.92 13.96 14.92 | Y160M2-2 (B3) | 15 | | | | |
| 6 7 8 | 5464 5072 4630 | 6999 7624 8250 | 79.9 77 73.9 | 13.33 13.97 14.36 | 16.00 16.77 17.23 | Y160L-2 (B3) | 18.5 | | | | | |||
風機性能與選用件表
| 機號 | 傳動 方式 | 轉數 r/min | 序 號 | 全壓 Pa | 流量 m3/h | 全壓 效率 % | 軸功率 KW | 所需 功率 KW | 配用電機動機 | 滑軌 代號 | 三角 膠帶 | 槽輪代號 | ||
| 型號 | 功率 KW | 主軸輪 | 電機輪 | |||||||||||
| 6 | A | 1450 | 1 2 3 4 5 6 7 8 | 1579 1560 1540 1491 1413 1364 1265 1158 | 1935 2248 2560 2873 3186 3499 3812 4125 | 77.5 80.4 81.6 82 80.8 79.9 77 73.9 | 1.096 1.22 1.35 1.45 1.55 1.67 1.75 1.80 | 1.31 1.46 1.63 1.76 1.88 2.02 2.11 2.17 | Y100L2-4 (B3) | 3 | | | | |
| 5 | C | 2400 | 1 2 3 | 3012 2982 2933 | 1854 2153 2453 | 77.5 80.4 81.6 | 2.00 2.22 2.45 | 2.42 2.68 2.96 | Y100L-2 | 3 | CT03-01 | A2-1800 | 42-A2-150 | 28-A2-125 |
| 4 5 6 7 8 | 2442 2698 2609 2413 2207 | 2753 3053 3352 3652 3952 | 82 80.8 79.9 77 73.9 | 2.65 2.83 3.03 3.18 3.26 | 3.20 3.43 3.68 3.85 3.97 | Y112M-2 | 4 | |||||||
| 5 | C | 2600 | 1 2 3 | 3522 3502 3443 | 2007 2332 2656 | 77.5 80.4 81.6 | 2.53 2.82 3.11 | 3.06 3.41 3.77 | Y112M-2 | 4 | CT03-01 | B2-2240 | 42-B2-160 | 38-B2-145 |
| 4 5 6 7 8 | 3335 3168 3051 2825 2580 | 2981 3305 3630 3954 4279 | 82 80.8 79.9 77 73.9 | 3.36 3.59 3.85 4.04 4.15 | 4.07 4.36 4.66 4.88 5.02 | Y132S1-2 | 5.5 | |||||||
風機性能與選用件表
| 機號 | 傳動 方式 | 轉數 r/min | 序 號 | 全壓 Pa | 流量 m3/h | 全壓 效率 % | 軸功率 KW | 所需 功率 KW | 配用電機動機 | 滑軌 代號 | 三角 膠帶 | 槽輪代號 | ||
| 型號 | 功率 KW | 主軸輪 | 電機輪 | |||||||||||
| 5 | C | 2900 | 1 2 3 | 4375 4355 4277 | 2240 2591 2962 | 77.5 80.4 81.6 | 3.69 4.12 4.55 | 4.43 4.94 5.45 | Y132S1-2 | 5.5 | CT03-01 | B2-2240 | 42-B2-150 | 38-B2-150 |
| 4 5 6 7 8 | 4150 3933 3787 3511 3217 | 3325 3686 4048 4410 4770 | 82 80.8 79.9 77 73.9 | 4.91 5.24 5.62 5.91 6.06 | 5.89 6.29 6.75 7.08 7.28 | Y132S2-2 | 7.5 | B3-2240 | 42-B3-150 | 38-B3-150 | ||||
| 6 | C | 2000 | 1 2 3 4 5 6 7 8 | 3008 2983 2935 2838 2700 2602 2416 2205 | 2669 3100 3532 3964 4395 4827 5258 5690 | 77.5 80.4 81.6 82 80.8 79.9 77 73.9 | 2.88 3.20 3.53 3.82 4.08 4.37 4.58 4.71 | 3.45 3.84 4.24 4.58 4.89 5.25 5.27 5.42 | Y132S-4 | 5.5 | CT03-01 | B3-2240 | 42-B3-125 | 38-B3-170 |
| 6 | C | 1800 | 1 2 3 | 2437 2417 2377 | 2402 2790 3178 | 77.5 80.4 81.6 | 2.10 2.33 2.57 | 2.52 2.80 3.09 | Y100L2-4 | 3 | CT03-01 | B2-2240 | 42-B2-135 | 28-B2-170 |
| 4 5 6 7 8 | 2299 2187 2108 1957 1786 | 3567 3956 4344 4732 5121 | 82 80.8 79.9 77 73.9 | 2.78 2.97 3.19 3.34 3.43 | 3.34 3.57 3.82 4.01 4.12 | Y112M-4 | 4 | |||||||
風機性能與選用件表
| 機號 | 傳動 方式 | 轉數 r/min | 序 號 | 全壓 Pa | 流量 m3/h | 全壓 效率 % | 軸功率 KW | 所需 功率 KW | 配用電機動機 | 滑軌 代號 | 三角 膠帶 | 槽輪代號 | ||
| 型號 | 功率 KW | 主軸輪 | 電機輪 | |||||||||||
| 6 | C | 2200 | 1 2 | 3640 3610 | 2936 3411 | 77.5 80.4 | 3.83 4.26 | 4.63 5.15 | Y132S1-2 | 5.5 | CT03-01 | B3-2240 | 42-B3-170 | 38-B3-130 |
| 3 4 5 6 7 8 | 3551 3434 3267 3149 2923 2668 | 3885 4360 4835 5310 5784 6259 | 81.6 82 80.8 79.9 77 73.9 | 4.70 5.08 5.43 5.82 6.10 6.27 | 5.68 6.13 6.57 7.03 7.38 7.59 | Y132S2-2 | 7.5 | |||||||
| 6 | C | 2400 | 1 2 3 | 4336 4297 4218 | 3203 3722 4240 | 77.5 80.4 81.6 | 4.96 5.51 6.09 | 6.02 6.68 7.37 | Y132S2-2 | 7.5 | CT03-01 | B3-2240 | 42-B3-180 | 38-B3-150 |
| 4 5 6 7 8 | 4091 3885 3747 3483 3169 | 4757 5275 5793 6311 6829 | 82 80.8 79.9 77 73.9 | 6.58 7.03 7.54 7.90 8.1 | 7.97 8.52 9.13 9.59 9.84 | Y160M1-2 | 11 | CT03-02 | 42-B3-150 | |||||
| 7 | C | 2000 | 1 2 3 | 4267 4238 4169 | 4239 4925 5610 | 77.5 80.4 81.6 | 6.22 6.91 7.64 | 7.87 8.72 9.63 | Y160M1-2 | 11 | CT03-02 | B5-2240 | 50-B5-188 | 42-B5-132 |
| 4 5 6 7 8 | 4032 3826 3693 3423 3129 | 6296 6981 7666 8352 9037 | 82 80.8 79.9 77 73.9 | 8.26 8.83 9.46 9.92 10.19 | 10.40 11.10 11.92 12.48 12.86 | Y160M2-2 | 15 | |||||||
風機性能與選用件表
| 機號 | 傳動 方式 | 轉數 r/min | 序 號 | 全壓 Pa | 流量 m3/h | 全壓 效率 % | 軸功率 KW | 所需 功率 KW | 配用電機動機 | 滑軌 代號 | 三角 膠帶 | 槽輪代號 | ||
| 型號 | 功率 KW | 主軸輪 | 電機輪 | |||||||||||
| 7 | C | 2200 | 1 2 3 4 5 6 7 8 | 4954 4915 4836 4679 4444 4287 3973 3630 | 4662 5415 6169 6923 7676 8430 9184 9937 | 77.5 80.4 81.6 82 80.8 79.9 77 73.9 | 8.28 9.20 10.16 10.99 11.74 12.58 13.20 13.55 | 10.01 11.12 12.29 13.28 14.19 15.20 15.92 16.40 | Y160M2-2 | 15 | CT03-02 | B5-2240 | 50-B5-180 | 42-B5-140 |
| Y160L-2 | 18.5 | |||||||||||||
| 7 | C | 1840 | 1 2 3 | 3611 3587 3529 | 3900 4531 5161 | 77.5 80.4 81.6 | 4.84 5.38 5.95 | 5.81 6.45 7.14 | Y132M-4 | 7.5 | CT03-02 | B4-2240 | 50-B4-135 | 38-B4-170 |
| 4 5 6 7 8 | 3413 3238 3130 2897 2648 | 5792 6423 7053 7684 8314 | 82 80.8 79.9 77 73.9 | 6.43 6.88 7.37 7.72 7.94 | 7.72 8.25 8.84 9.27 9.52 | Y160M-4 | 11 | B5-2240 | 50-B5-135 | 42-B5-170 | ||||
| 7 | C | 1680 | 1 2 3 | 3010 2990 2941 | 3560 4137 4712 | 77.5 80.4 81.6 | 3.69 4.10 4.53 | 4.42 4.91 5.43 | Y132S-4 | 5.5 | CT03-01 | B3-2240 | 50-B3-135 | 38-B3-158 |
| 4 5 6 7 8 | 2845 2700 2609 2415 2208 | 5288 5864 6439 7015 7591 | 82 80.8 79.9 77 73.9 | 4.90 5.23 5.61 5.88 6.04 | 5.87 6.28 6.73 7.06 7.25 | Y132M-4 | 7.5 | B4-2240 | 50-B4-135 | 38-B4-158 | ||||
