1.2.10.1進口過濾器和隔音罩

每臺鼓風機配有進口過濾器和整體消音箱體，它們與鼓風機直接連接，以減少來自入口管路的壓力損失和噪音。過濾器和消音罩為鋼制外殼, 內設消音材料。

用良好吸音材料制成的薄片狀結構制造的整體進口消音箱體，片狀內芯用以降低進口噪音。當過濾芯被污染后，通過過濾器/消音器的**大壓降為60毫米水柱時，可自動提示更換濾器。

1.2.10.2出口彈性接管

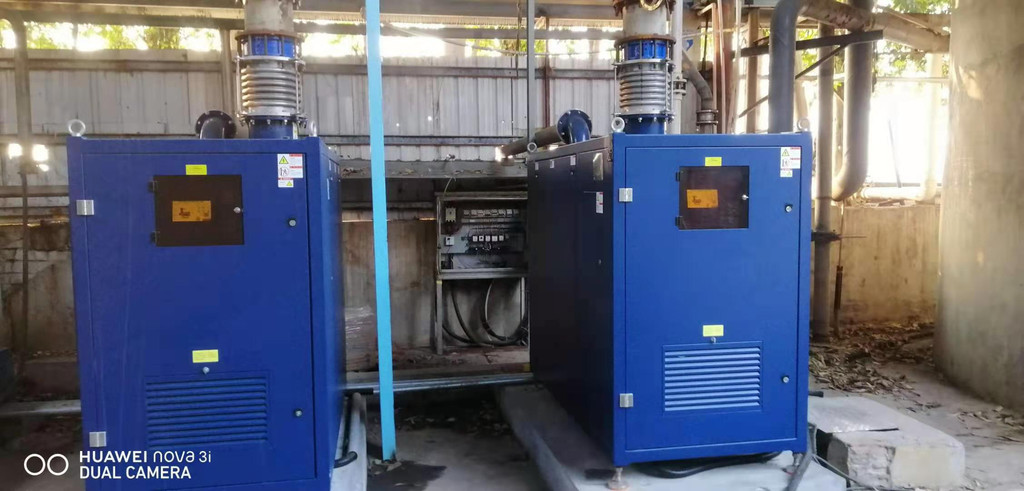

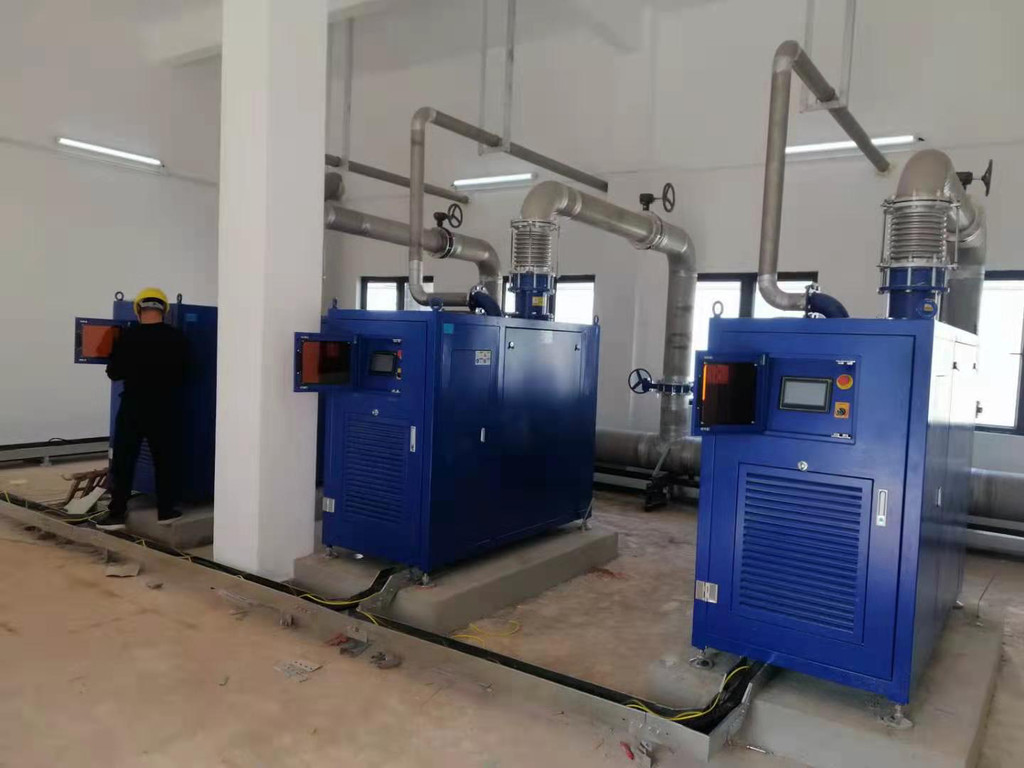

每臺鼓風機出口配有膨脹節，膨脹節可以降低由熱膨脹引起的管道應力和鼓風機引起的管道振動。膨脹節能承受所有運行工況的壓力和0 —200℃度的溫度。

1.2.10.3出口擴壓管

每臺鼓風機在鼓風機出口與出口管間配有擴壓管以降低空氣流速至20米/秒。出口擴壓管的長度經空氣動力學設計以回收動壓及將氣流擾動減小到**小。出口擴壓管用鍍鋅鋼板制造并配有法蘭及安裝傳感器的接口。

1.2.10.4止回閥

每臺鼓風機配有止回閥。止回閥為對夾式蝶形止回閥，雙平板型、帶有彈簧擋板且中心絞鏈支承、鑄鐵閥體及鋁/銅閥板。不銹鋼絞鏈銷及硅酮或氟橡膠密封圈，面向閥體的閥板平面帶有彈性密封圈。兩塊閥板均分別由絞鏈支承并自帶彈簧。閥門體為環狀并具有兩個平端面，以便用螺栓和法蘭相接。當閥門通過鼓風機額定出口流量時，其壓力損失不大于100毫米水柱。閥門適用于200攝氏度溫度。

1.2.10.5儀表

風機包含儀表，所有儀表電氣接線與控制柜端子或接線箱相接。

包括下列儀表：

進口空氣過濾器差壓計

進口空氣溫度(高)開關

出口溫度計

風量計

風壓計

轉速計

電流計

喘振保護等等

1.2.10.6空氣過濾裝置

鼓風機配置內置式空氣過濾裝置，清洗與更換方便。

1.2.10.7氣動放空閥

每臺鼓風機相應配置由電磁閥聯動控制的低氣壓氣動放空閥，放空閥的驅動氣壓低于0.3kgf/cm2, 能利用鼓風機自身具有的高于0.3kgf/cm2風壓驅動該氣動放空閥。放空系統的設計為：停機-安全、失電-安全。

機箱內有放空閥，配有消音器，其外殼由碳鋼制造，內部裝有吸音材料。
