| 安裝方式 | 落地 |
|---|---|
| 定位精度 | 0.01 |
| 動力類型 | 電動 |
| 類型 | 臥式加工中心 |
| 售后服務 | 保修一年 |
| 主電機功率 | 11kw |
| 主軸轉速范圍 | 8000rpm |
| 界面語言 | 中文 |
| 是否庫存 | 是 |
| 作用對象 | 五金 |
| 布局形式 | 臥式 |
| 品牌 | 山東舜銑數控機床有限公司 |
| 型號 | DCK6163 |
| 加工定制 | 是 |
一、 產品簡介與用途

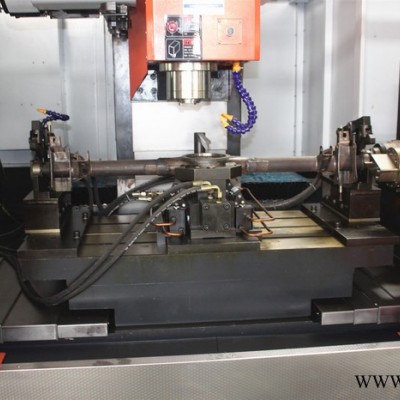

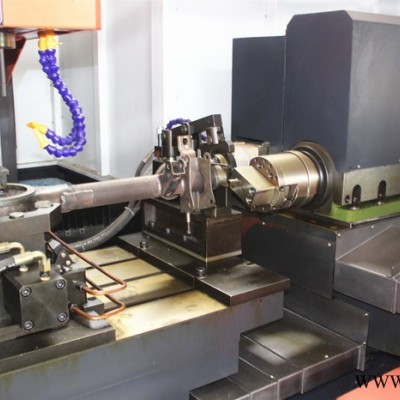

本機床是根據客戶要求特殊定做的兩端同時車削功能的數控專用機床。用于加工各種車橋兩端的軸承位，油封位及連接法蘭等關鍵部位，一次裝夾，兩端同時加工，既提高了加工效率，也保證了加工質量，是車橋類零部件及類似產品的理想加工設備。
、技術參數
| 項目 | 參數 |
| 工作范圍 | |
| 床身回轉直徑 | φ630mm |
| 加工車橋長度范圍 | 1200-1600mm |
| 兩端車削直徑 | φ400mm |
|
|
|
| 進 給 | |
| 系統控制軸數 | 5軸（X1+X2++Z1+Z2+S1） |
| X1、X2、Z1、Z2進給電機 | 1.6KW/10NM 1500rpm |
| X1、X2/Z1、Z2滾珠絲杠 | 4010/3210 |
|
|
|
| X1、X2直線導軌 | 30 滾柱 |
| Z1、Z2直線導軌 | 45 滾柱 |
| X1行程 | 250mm |
| X2行程 | 250mm |
| Z1行程 | 300mm |
| Z2行程 | 700 |
| 各進給軸快速進給速度 | 10000mm/min |
|
|
|
| 主 軸 | |
| 主軸轉速 | 50-800rpm |
| 主軸電機功率 | 11/15KW 210NM |
| 主軸傳動比 | 1:2 |
| 主軸輸出扭矩 | 420 NM |
| 刀 架 | |
| 電動刀架 | 四工位 |
| 刀桿尺寸 | 25x25mm |
| 整 機 | |
| 外形尺寸 | 3600X1300X1500 mm |
| 整機重量（約） | 6200Kg |
四、 主要外購件清單
| 序號 | 名稱 | 型號或圖號 | 產地 | 數量 | 備注 |
| 1 | 主軸單元 | A2-11 | 江蘇昆山 | 1 |
|
| 2 | 滾珠絲杠副 |
| 江蘇啟尖 | 4 |
|
| 3 | 潤滑泵 |
| 河谷 | 2 |
|
| 4 | 聯軸器 |
| 龍創科技 | 4 |
|
| 5 | 絲杠專用軸承 |
| 臺灣上銀 | 8 |
|
| 7 | 電動刀架 |
| 宏達 | 2 |
|
| 8 | 主要電器件 |
| 施耐德 |
|
|
| 9 | 精密鎖緊螺母 |
| 臺灣盈錫 | 8 |
|
| 10 | 直線導軌 | 45/30滾柱 | 臺灣上銀 | 8 |
|
|
|
|
|
|
|
|
五、 標準配置
1、 數控系統：KND1000T雙通道
進給電機 1.6KW/10NM 伺服電機
主軸電機 11/15Kw 210NM (伺服電機扭矩)
2、 A2-11主軸單元
3、 臺灣上銀線規，SKF軸承
4、 絲杠、導軌自動集中強制油潤滑
5、 全防護鈑金護罩。
6、 冷卻部分。
7、 移動式手搖脈沖發生；報警燈。
8、 四工位電動刀架
9、 手動排屑
10、 液壓尾座

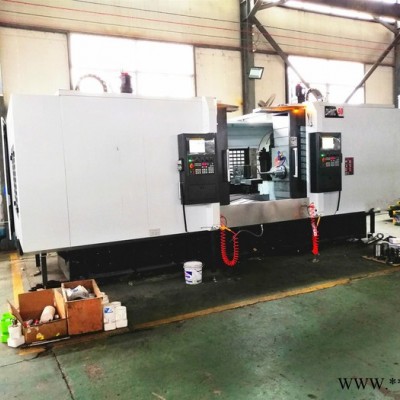

主要結構特點：
1、本機床為平床身結構，床身、底座及滑鞍、工作臺均采用高牌號灰口鑄鐵，并經時效處理；各方向?qū)к壘捎门_(tái)灣上銀高精度直線導軌，承載大，精度高；合理的結構設計，完善的加工及裝配工藝，確保機床長期使用的穩定性及精度保持性。
2、機床主軸采用低速大扭矩伺服電機傳動，無級變速，既可以低速大扭矩，強力重切削，也可以高速切削。同時滿足粗加工和精加工需求。
3、機床主軸采用高精度雙列圓柱滾子軸承與雙向推力角接觸球軸承、雙列圓柱滾子軸承配置。該配置結構承載能力強，能夠承受較大的切削力和進給力，有較高的徑向剛度和軸向剛度，旋轉精度較高。
4、機床采用雙床鞍雙工作臺結構，具有X1/X2/Z1/Z2四個伺服進給軸，X1/Z1 和 X2/Z2同時啟動、停止，單獨完成插補運動，完成零件兩端各種圓柱面、錐面及端面的加工
4、X、Z軸伺服電動機經柔性聯軸器直接驅動精密滾珠絲杠副，減小反向間隙，定位精度高。
5、X、Z軸采用精密滾珠絲杠副及滾珠絲杠專用軸承，滿足高剛性、高精度切削的要求。絲杠支承采用預拉伸結構，大大降低了機床長時間運轉中熱變形對精度的影響。
6、機床采用先進的集中自動潤滑裝置，定時自動間歇式潤滑，工作穩定可靠。
7、導軌加不銹鋼拉伸防護裝置，防止導軌被鐵屑劃傷，方便鐵屑的清理。
8、機床電器柜采用專業廠家制作，配置空氣熱交換系統，保證電氣箱內溫度，并配備安全接地。
9、機床防護為半封閉對開式滑移門，大面積透明有機玻璃，便于觀察。
