| 安裝方式 | 落地 |
|---|---|
| 刀具數量 | 16.0 |
| 定位精度 | 0.02mm |
| 動力類型 | 電動 |

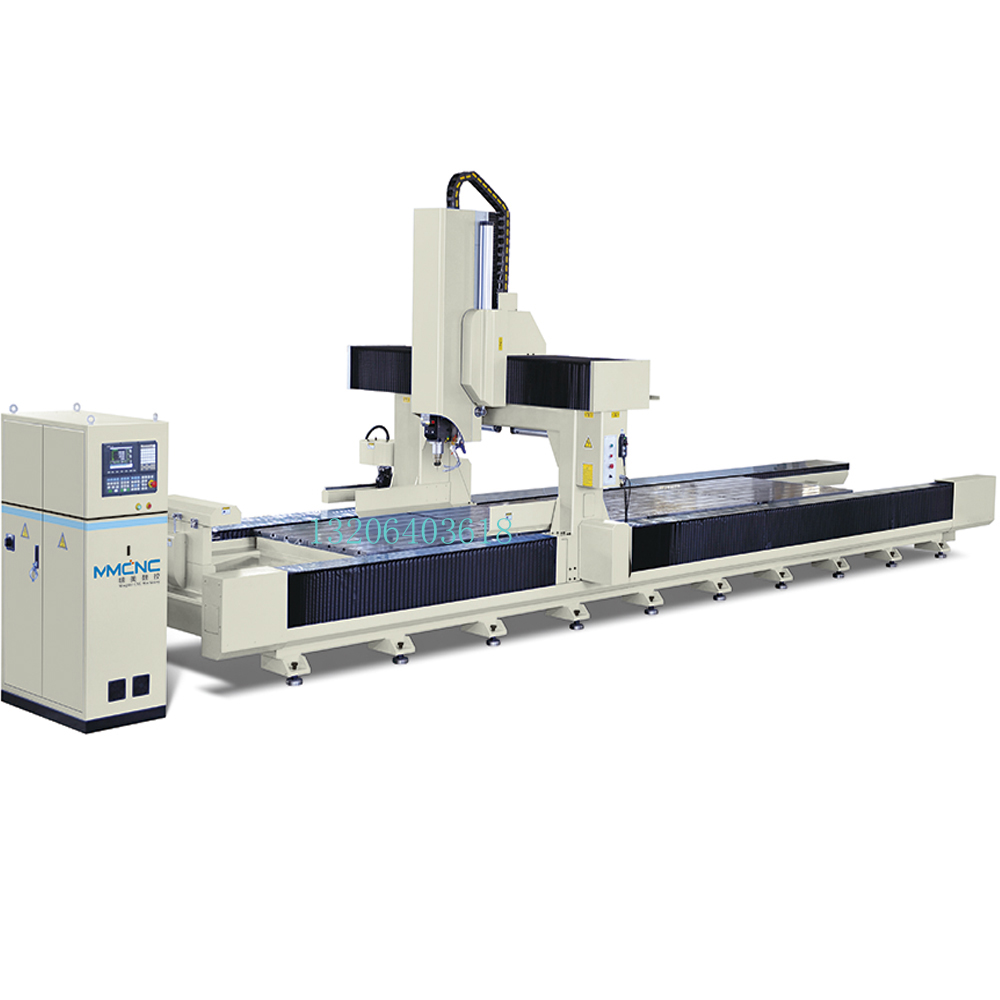

| 類型 | 龍門加工中心 |
| 售后服務 | 保修一年 |
| 主電機功率 | 15kw |
| 主軸轉速范圍 | 24000rpm |
| 界面語言 | 中文 |
| 是否庫存 | 是 |
| 作用對象 | 鋁型材 |
| 適用行業 | 航空航天 軌道交通 汽車制造 船舶制造 光伏發電 |
| 布局形式 | 立式 |
| 品牌 | 明美數控 |
| 型號 | JGZX4-CNC-7000 |
| 加工定制 | 是 |

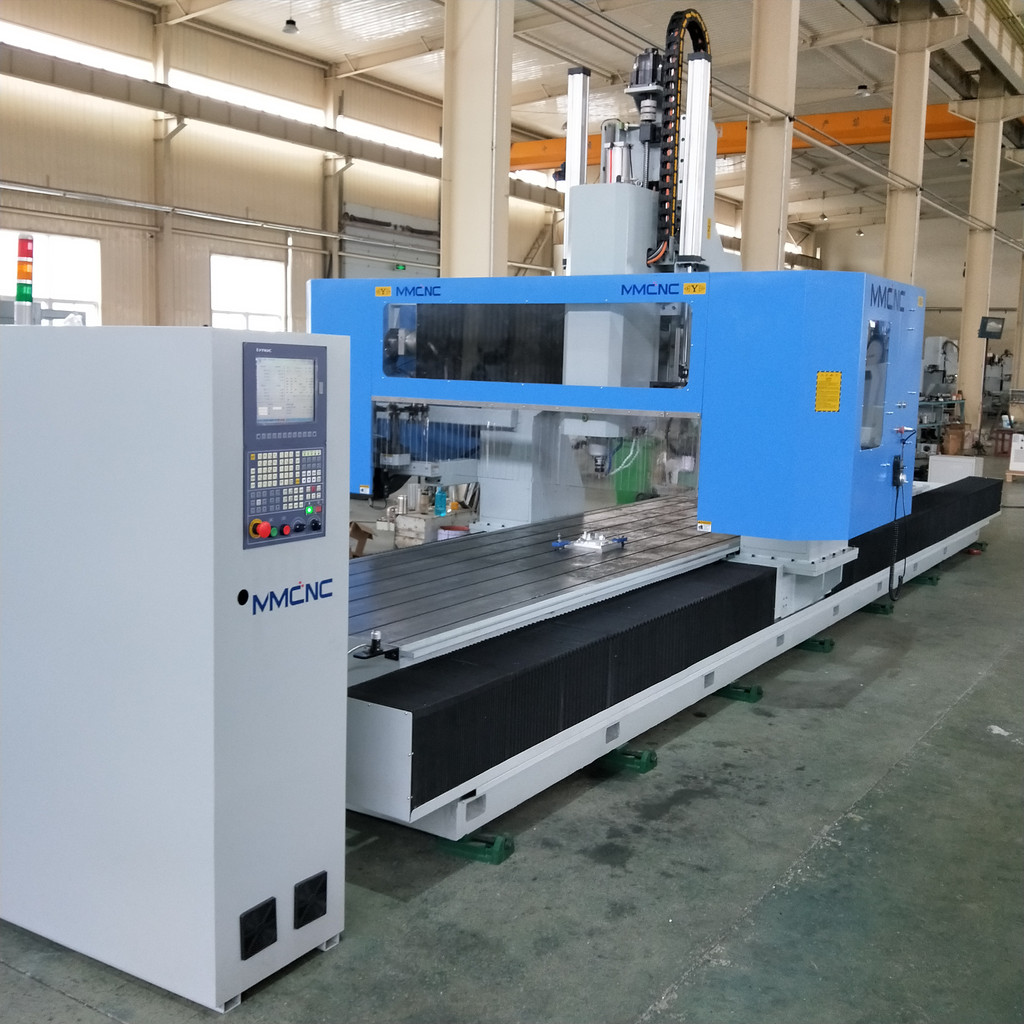

設備特點
采用萊納克四軸數控系統控制(具備RTCP功能),機床運動部分采用進口伺服電機和伺服驅動器,定位速度快,運行平穩。
可實現不同規格的鋁材多方位多角度的加工。獨有的鋸片切削功能,可實現多方位、多角度精密鋸切。
數控系統配置文件存儲單元,可儲存上萬個不同的加工程序文件,現場生產中操作者可自由調用,方便快捷。

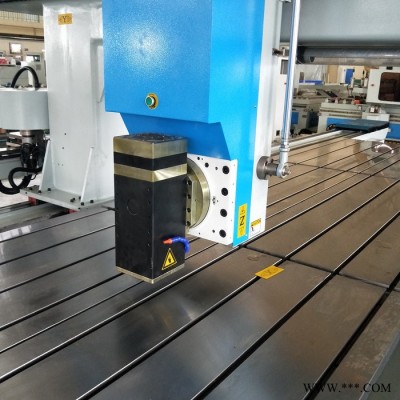

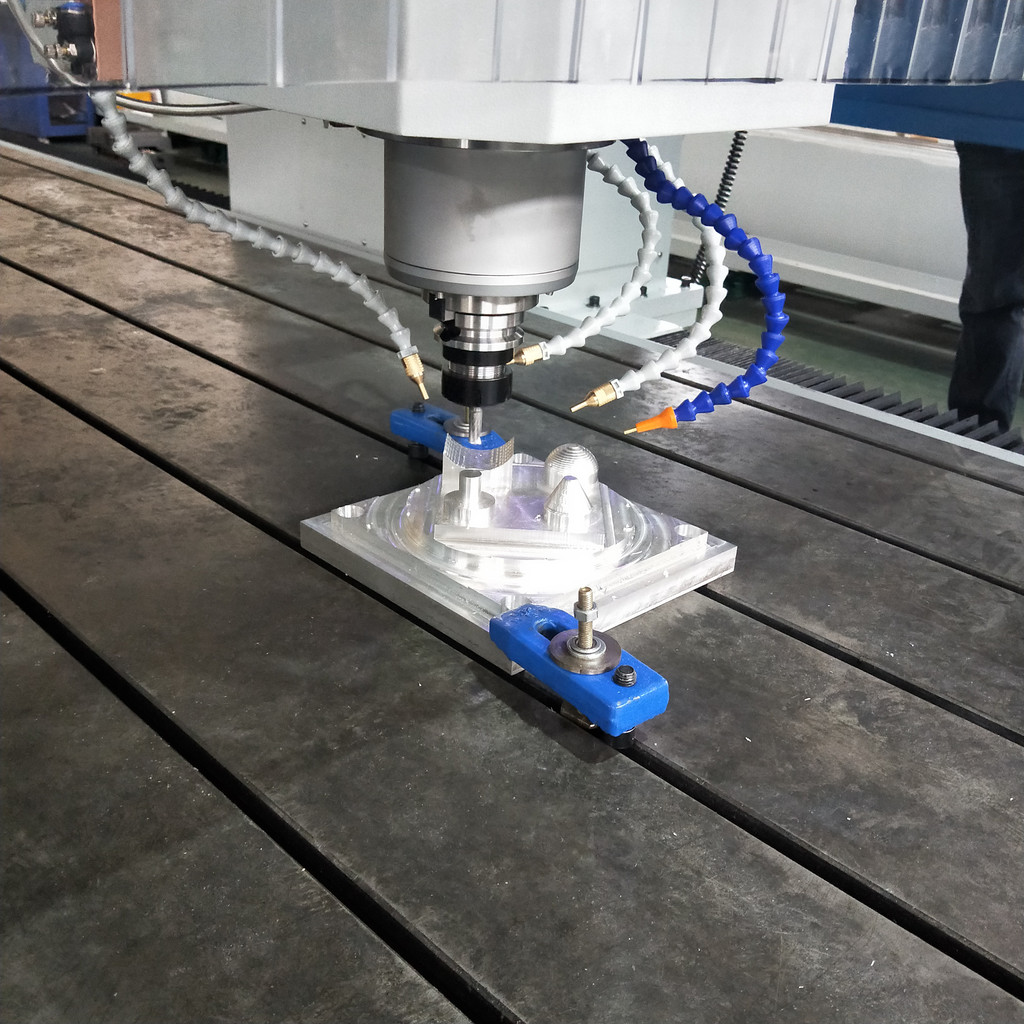

設備由于采用先進的CNC數控系統,該機可同時滿足鉆孔、銑削、等多種加工需求四軸頭采用臺灣自動換刀15.0KW主軸頭可實現自動換刀功能,自動對刀功能。可實現不同規格的鋁材孔位,異型的加工

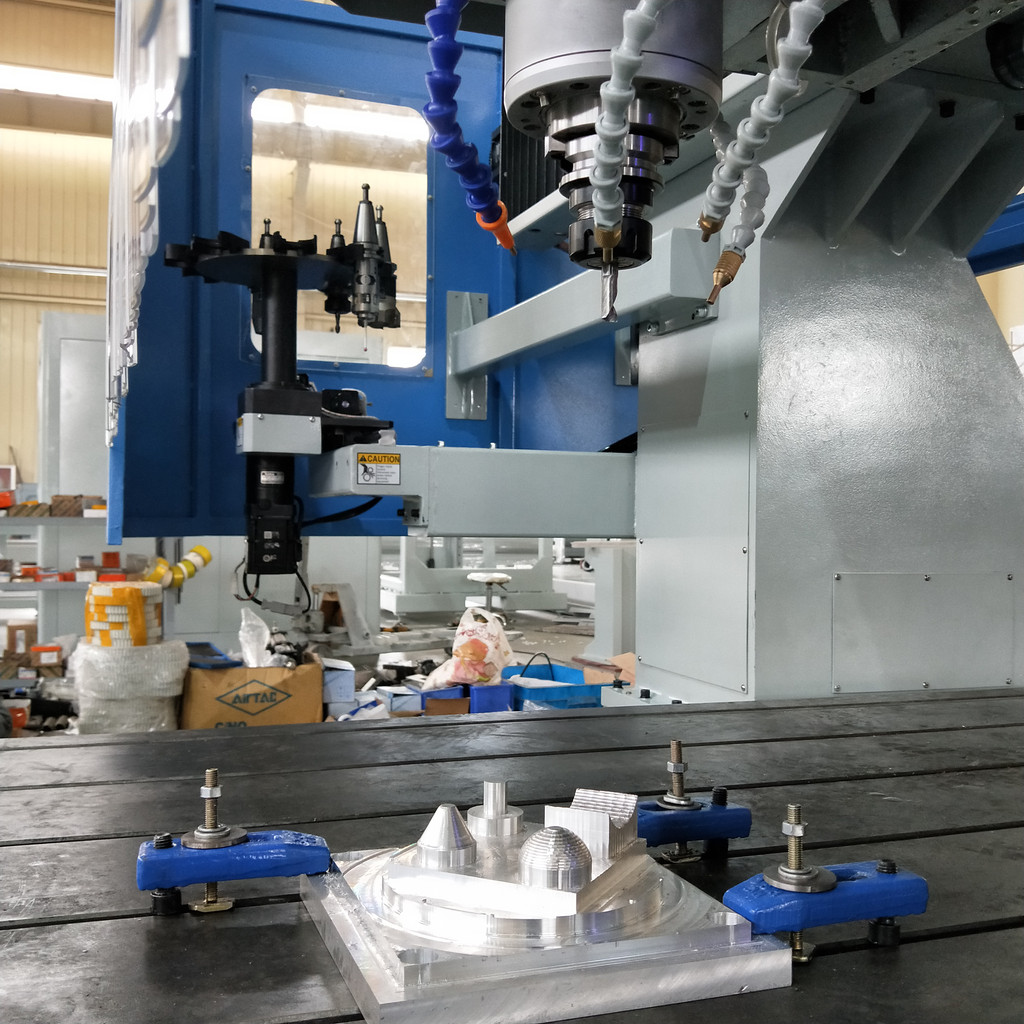

換刀刀庫采用斗笠式(8把)+直排式(8把)16刀位,滿足型材加工不同孔位快速換刀要求。
設有噴霧冷卻、水循環功能,有效增加切削鋁型材表面質量,增加刀具使用壽命。
研發設計的系統軟件、后處理,滿足不同工藝的精加工要求,操作方便。

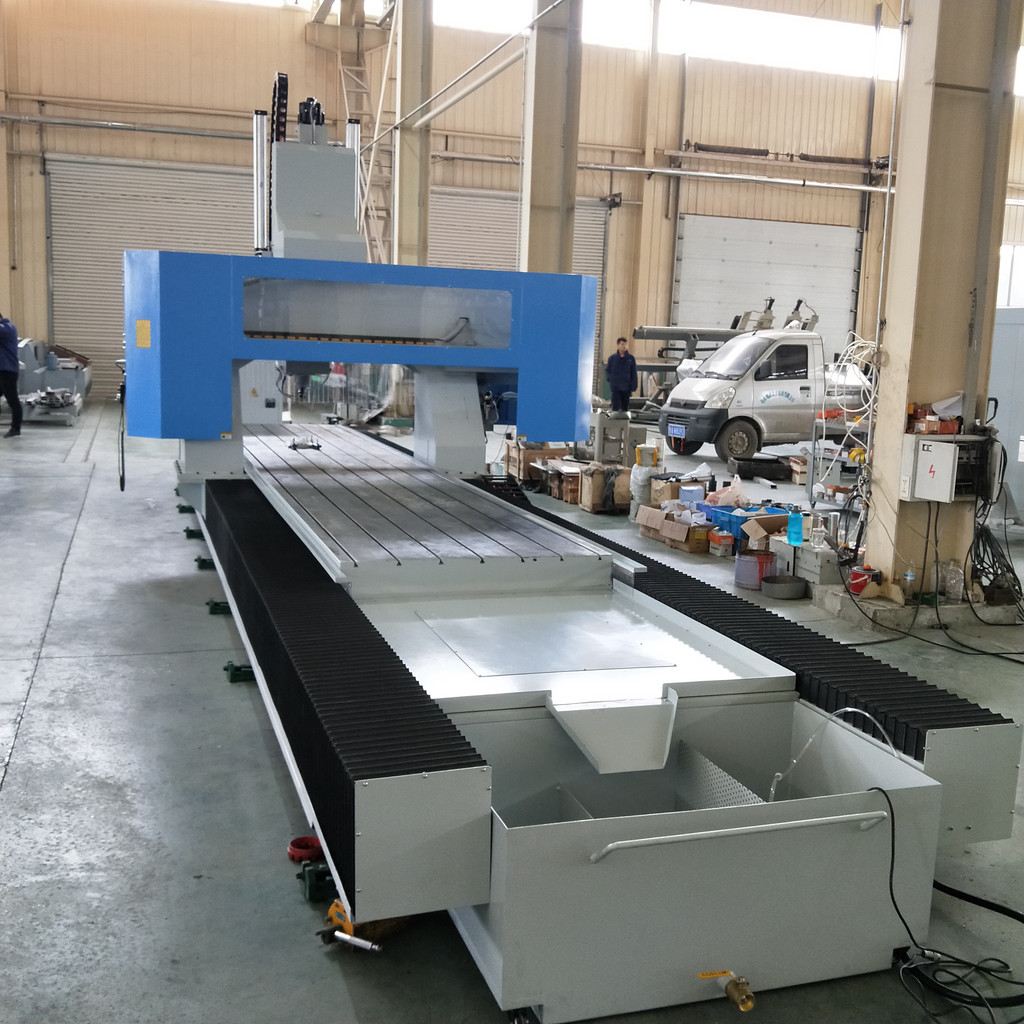

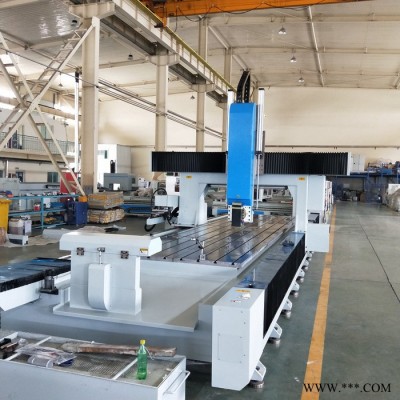

機床床身為整體重型焊接方式,數控銑床強力切削設計標準。經整體時效退火后,由數控加工中心整體加工而成,具有加工精度高,結構穩定,使用年限長等諸多優點。
| 電源 | 380V 50Hz |
| 氣源壓力 | 0.6-0.8MPa |
| 主軸轉速 | 24000rpm |
| 總功率 | 22kw |
| 主軸功率 | 15kw |
| 刀柄規格 | HSK-63F |
| 刀庫 | （8+8）16把刀位 |
| 行程 X/Y/Z | 7000/1500/400mm |
| 進給速度 X/Y/Z | 48/25/10 m/min |
| 刀具最大安裝長度 | 120mm |
| 潤滑 | 自動潤滑系統 |
| 冷卻 | 油霧泵 |
| 外形尺寸 | 10100x3500x3200mm |
| 重量 | 9000kg |
主要零部件使用品牌及規格
| 序號 | 零部件名稱 | 品牌 | 屬地 |
| 1 | 數控控制系統 | 萊納克 | 臺灣 |
| 2 | 主軸電機 | SMS160TXK | 臺灣 |
| 3 | 伺服電機 | 安川 | 日本 |
| 4 | 減速機 | 新寶 | 日本 |
| 5 | 絲杠 | 臺灣 | ABBA |
| 6 | 三軸導軌 | 臺灣 | 上銀 |
| 7 | 齒條 | APEX | 臺灣 |
| 8 | 刀庫伺服 | 日本 | 安川 |
| 9 | 氣動元件 | 臺灣 | 亞德客 |
| 10 | 電器件 | 法國 | 施耐德 |
| 11 | 配電柜 | 明美 | 新代大機箱 |
| 12 | 電纜 | 高柔屏蔽數控專用電纜 | |
| 13 | 主軸刀柄 | HSK-63F | |
