| 出力軸容許徑向負荷 | 860（kgf） |
|---|---|
| 出力軸容許軸向負荷 | 420（kgf） |
| 入力軸容許徑向負荷 | 300（kgf） |
| 入力軸最大彎曲力矩 | 250（kgf） |
| 入力軸最大扭矩 | 25（kgf-m） |
| 入力軸的GD2 | 0.01（kgf-m2） |
| 標準定位精度 | +-30（sec） |
| 重量 | 50（kg） |
| 品牌 | SAN DE |
| 型號 | DF |
| 加工定制 | 是 |

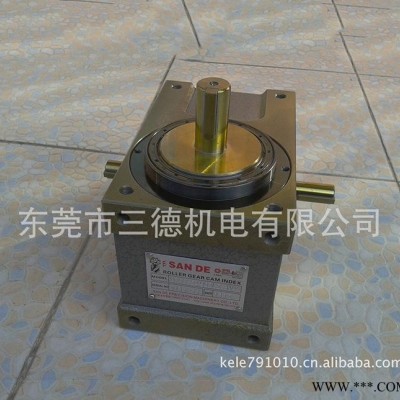

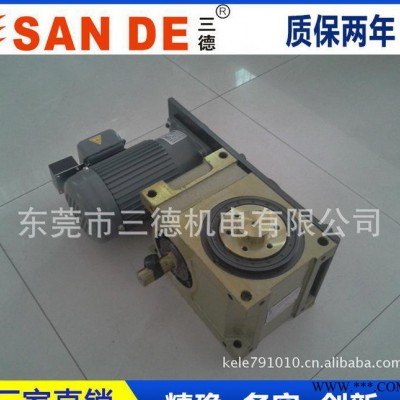

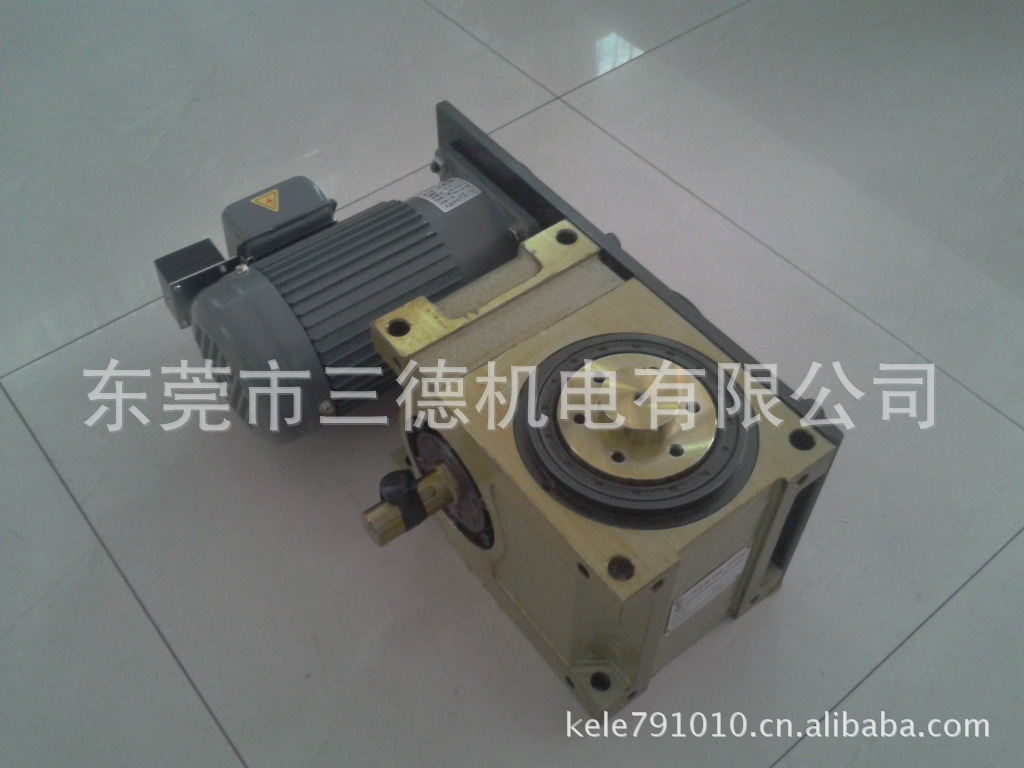

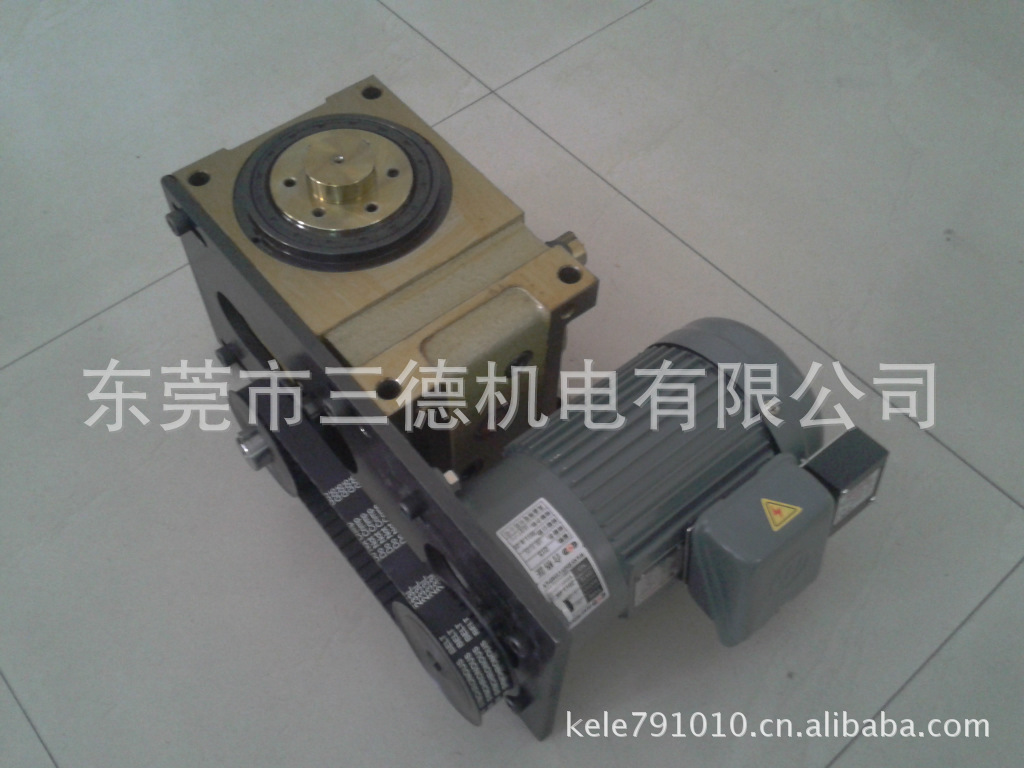

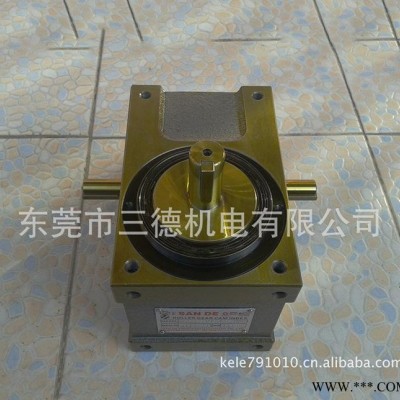

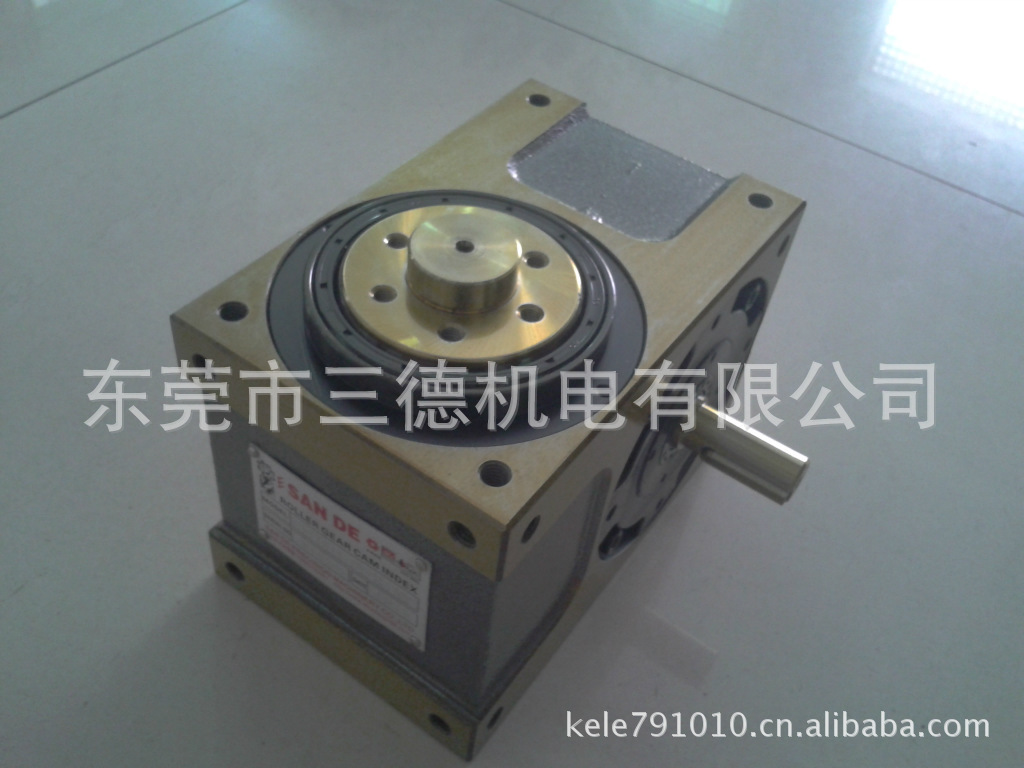

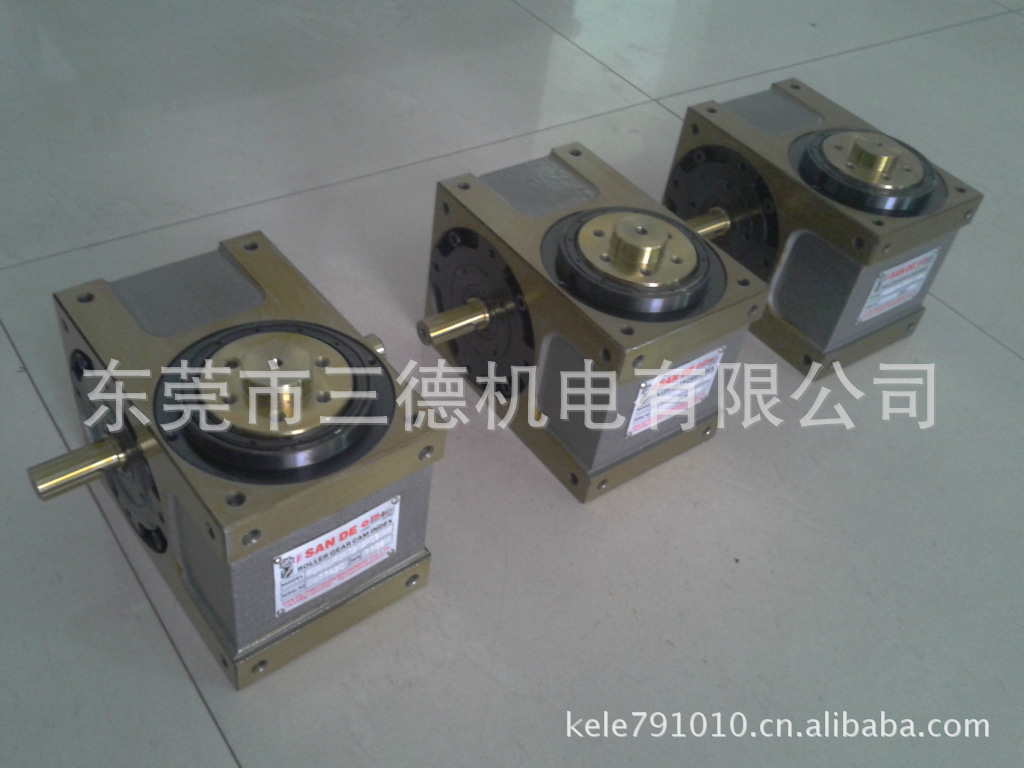

高速精密間歇分割器是實現間歇分度運轉機構，具有分割精度高，高速性能好，運行平穩，傳送扭矩大，結構緊湊，體積小，噪聲低，壽命長等特點.
安裝在入力軸中的轉位凸輪與出力轉塔連接，以徑向嵌入在出力轉塔圓周表面的凸輪滾子，與凸輪的錐度支撐肋在它們相應的斜面作線性接觸。
當入力軸旋動時，凸輪滾子按照給定的位移曲線旋轉出力轉塔，而同時又沿肋的斜面滾動。在肋與凸輪的端面平衡的區域里，即在靜態范圍內，滾子接通其軸，但出力轉塔本身并不旋轉。錐度支撐肋通常與兩個或三個凸輪滾子接觸，以便入力軸的旋轉可均勻地傳送到出力軸。如果在錐度支撐肋的凸輪表面和凸輪滾子之間有不順滑情況，則會損害分割器。通過調整軸之間的距離可消除旋轉不順暢的現象。可通過調整預負荷來接近凸輪滾子和凸輪的彈性區，從而加強分割器的剛性。其結構和功能是轉位凸輪和凸輪滾子相結合的**性能，能進行高速操作。
