普通型BF4-72型，溫度70℃，高溫型RBF4-72型，溫度110℃，防爆型BBF4-72型適用要求防腐蝕和防爆。

BF4-72型玻璃鋼離心風機由上海機電設計院設計，我廠制造。材質為聚酯玻璃鋼。他具有重量輕，比強度高、耐腐蝕、性能好、不易老化，噪聲低等特點。是一種較為理想的新型防腐風機，風機性能均由計量局按國家標準，經風洞測試，數據可靠，于1986年9月通過產品鑒定，玻璃鋼離心風機適用于排送一定濃度的腐蝕性氣體，廣泛用于化工、電鍍、制藥、風機的葉輪、外殼、全玻璃鋼都異形詞成型，A式為葉輪和電機直聯，C式為三角皮帶傳動。風機出口位置，以外殼的出風口角度表示，出風口有0℃,90℃,180℃在訂貨時需要注明出風口角度，右旋或左旋。

玻璃鋼離心風機：

F4-72-(A)型玻璃鋼離心通風機是參照金屬4-72型通風機性參數而采用玻璃鋼復合材質制作而成，該系列風機可輸送含酸堿成分及化學成分的腐蝕性氣體，所輸送氣體不允許含有粘性物質、所含粉塵及硬質顆粒≤150mg/m3、氣體溫度≤60℃、相對濕度≤100％.該系列風機具有強度高、重量輕、不易老化、耐腐蝕性能良好、噪音低、運轉平穩等特點，是一種較為理想的通用型防腐風機。該系列風機廣泛應用于化工、電鍍、氧化、發電廠、化驗室、線路板、環保設備等含有腐蝕性氣體的場所。

     BF4-72型玻璃鋼防爆離心通風機是根據客戶的使用條件配置EXdI或EXdII類A、B等級防爆隔離型電機制作而成.可輸送含有甲烷、乙烷、丙烷、苯乙烯、甲苯、二甲苯、一氧化碳、醋酸、煤油、汽油、呋喃等易燃、易爆揮發性氣體。其性能參數和安裝尺寸與F4-72型玻璃鋼離心通風機一致。

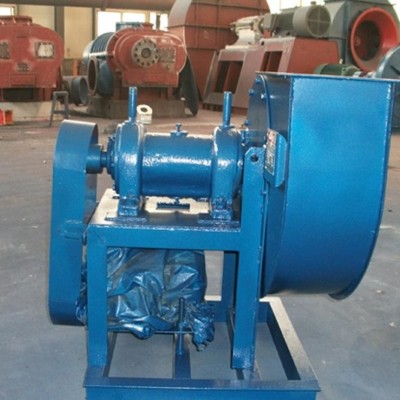

BF4-72(C式)型玻璃鋼離心通風機是葉輪采用水冷座或油冷座經角帶與電機傳動。其好處是減少腐蝕電機、減速、降低電機負荷等作用，從而增加風機使用壽命。

公司可以為用戶加工制作F4-72,離心風機整體和零部件歡迎來電咨詢.

玻璃鋼風機介紹：

BF4-72型玻璃鋼離心通風機

            F4-72型系列風機是按國家標準制作的新型耐腐蝕離、式通風機，是以優質碳素飯為骨架以特定工藝加工的聚脂玻璃鋼進行復合制作.它具有全玻璃鋼風機的耐腐蝕性能和鋼質風機的結構強度，該風機使用范圍廠、噪聲低運轉平穩，是目前國內較力理想的耐腐蝕風機。

            F4-72型離心通風機適用于排送溫度不超過80C的腐蝕性氣體，可用作一般工廠及建筑物通風換氣，特別適用及各種形式的廢氣凈化塔配套使用。是凈化塔理想的輔機設備。

風機型號代碼含義：

           4————————風機在最高效率點時的全壓系數乘10倍的化整數

           72———————風機在最高效率點時的比轉數

           No

           8————————風機機號,葉輪直徑800毫米

           C———————風機傳動方式

風機結構：

       風機由葉輪、機殼、進風口.支架等組成。No6C以上配傳動機構。A式為葉輪和電機直接傳動，C式為皮帶傳動，D式為聯軸器傳動。配用國嚴Y系列電機。傳動方式也可按用戶要求特殊制作。

          1.葉輪為機翼型后傾式，用用優質鋼板作為骨架.經特殊處理后按特定工藝制作玻璃鋼防腐層。強度高，空氣動力性能好,經二次動平衡精度達63級，整體運轉平穩。

      ②機殼以玻璃鋼制作的蝸殼型結垢。內表面平滑,阻力小；進風口為玻璃鋼制作的整體收斂式,經精加工后用螺釘固定在機殼入口側,精確度高,能使氣體順利進入葉輪,流動阻力小。

      ③傳動組：A式、C式、D式三種傳動萬式的風機，主軸均以優質鋼制成，和腐蝕氣體接觸處有特殊的防護層，結構簡單，維護方便。

         4.支架由Q235A鋼焊接而成為滿足用戶的特殊要求，廠方除按標準安裝圖制作外，也可按用戶特殊要求加工制作。

風機形式

      風機有順轉和逆轉兩種形式，從電機一端正視葉輪，順時針方向旋轉為右轉風機，逆時針方向旋轉為左轉風機，風機的出風口位置以機殼的出風口角度表示。本風機出風口角度為0°. 45°, 90°. 135°, 180°等，在訂貨時需注明出風口角度，無特殊要求，一般均以90°出廠。

風機的性能與選擇

      風機性能以風機的流量、全壓、主軸轉速、軸功率等參數表示。

      風機的出廠檢驗性能是在所需流量時，全壓值的偏差不超過設計值的士50%，效率值的偏差不低于5%。

      性能中按氣體溫度t2=20℃，大氣壓力Pa=760mmHg，相對濕度Φ=50%，氣體的比重按r=1.2kg/m3時的介質計算。

      如風機使用條件與第二項不符時，性能應按下列公式進行換算;

風機的安裝調整和試運轉

      風機安裝時,應先檢查個零件連接是否牢固，轉動是否靈活等,并要檢查機殼內有無雜物。風機與基礎結合面、進風口風管連接時,應調整自然吻合，不得強行連接，絕不允許風管的重量加在機殼上，以免機殼變形影響正常運轉。風機進出口風管應用軟管連接，并主意風機的水平位置。

      安裝后試撥葉輪活傳動組，檢查是否靈活，發現不妥之處應及時調整。

      安裝完畢，各部位正常后才能進行試運轉。試運轉過程中要嚴格控制電流，不能超過額定值。為防止電機過載而燒毀，在風機啟運和試運轉時,必須在無荷載的情況下進行。如情況良好,逐步將閥門開啟到規定工況為止。

性能與選用表

4-72-No2.8A

4-72-NO3.2A
