| 產地 | 常州 |
|---|---|
| 產品類型 | 全新 |
| 額定電壓 | 70v |
| 工作形式 | 半自動 |
| 類型 | 木工機械配件 |
| 適用范圍 | 雕刻機 |
| 顏色 | 黑色 |
| 品牌 | 杰美康 |
| 型號 | 2M2260 |
| 加工定制 | 否 |
型??號：2M2260

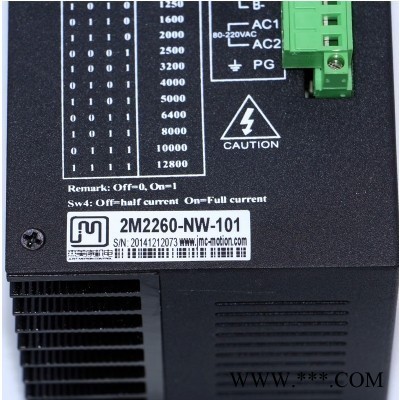

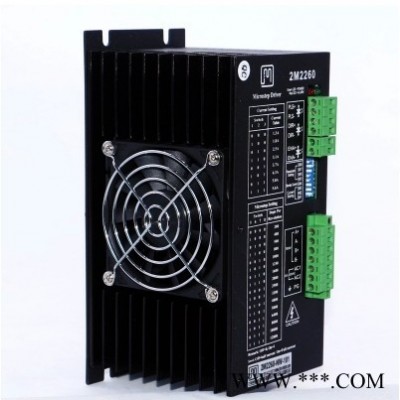

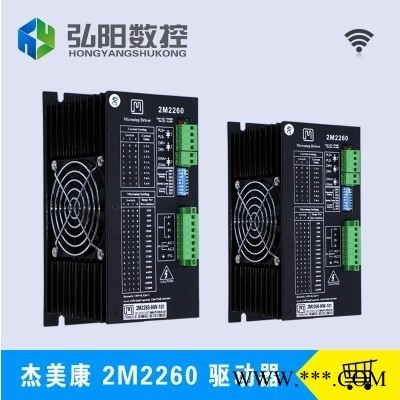

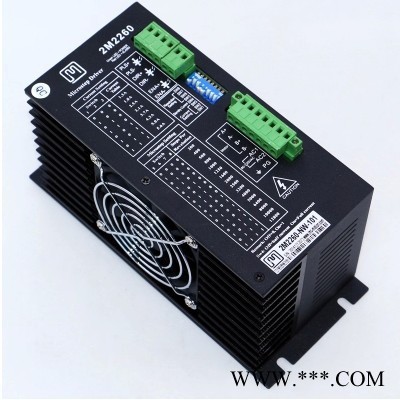

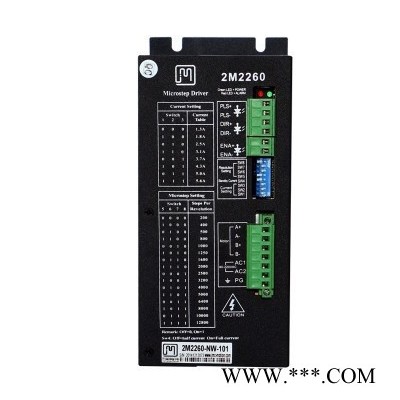

名??稱：2M2260步進驅動器
詳細資料：
性能指標
2M2260為一款等角度恒力矩細分型驅動器，驅動器電壓交流80V~220VAC,適配電流在6A以下、外徑86~110MM的各種型號的二相
混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機低速運行平穩，幾乎沒有震動和噪音，由于驅動
器工作電壓高，使電機在高速時力矩大大高于其它二相、五相混合式傳統式步進電機。步進脈沖停止超過100M/S,驅動器電流自動減
半。定位精度最高可過12800步/轉。
主要特點
80~220V交流供電，適應最?lèi)毫与娋W(wǎng)環境
H橋雙極恒相流細分驅動
獨創的速度自適應電路，自動尋優
細分電流設定方便
1~64細分16種運行模式
過流、過壓、欠壓、過溫、短路保護
脫機（ENA）保護功能
| 說明 | 最小值 | 典型值 | 最大值 | 冷卻方式 | 自然冷卻或強制冷卻 | ||
| 供電電壓(VDC) | 80V | 110V | 220 |
使用環境 | 場合 | 避免粉塵，油霧及腐蝕性氣體 | |
| 正常工作輸出電流(A)峰值 | 1.3 | ----- | 5.6 | 存儲溫度 | -10·C~80·C | ||
| 邏輯輸入電流(mA) | 15 | 最高環境溫度 | ＜65·C | ||||
| 步進脈沖相應平率(KHZ) | ---- | ---- | 200 | 環境濕度 | ＜80%RH,非冷凝結霜 | ||
| 脈沖低電平時間(US) | 2.5 | ---- | ---- | 振動 | 5.9m/s2Max | ||
| 重量 | 1.5Kg | ||||||
電流，細分撥碼開關設定
八位撥碼開關功能設定
| 電流選擇 | 細分選擇 | ||||||||
| 撥 動 開 關 1 2 3 | 電流值（A） （平均值） | 撥 動 開 關 5 6 7 8 | 步數/圈 | |||||||
| 0 | 0 | 0 | 1.3A | 0 1 | 0 0 | 0 0 | 0 0 | 200 400 | ||
| 1 | 0 | 0 | 1.8A | 0 1 | 1 1 | 0 0 | 0 0 | 500 800 | ||
| 0 | 1 | 0 | 2.5A | 0 1 | 0 0 | 1 1 | 0 0 | 1000 1250 | ||
| 1 | 1 | 0 | 3.1A | 0 1 | 1 1 | 1 | 0 0 | 1600 2000 | ||
| 0 | 0 | 1 | 3.7A | 0 1 | 0 0 | 0 0 | 1 1 | 2500 3200 | ||
| 1 | 0 | 1 | 4.3A | 0 1 | 1 1 | 0 0 | 1 1 | 4000 5000 | ||
| 0 | 1 | 1 | 5.0A | 0 1 | 0 | 1 1 | 1 1 | 6400 8000 | ||
| 1 | 1 | 1 | 5.6A | 0 1 | 1 1 | 1 1 | 1 1 | 10000 12800 | ||
驅動器接口功能和使用
P1 輸入信號接口描述
| 標記符號 | 功能 | 詳細說明 |
PLS+ | 輸入信號光電隔離正端 | 接+5V供電電源，+5V~+24V均可驅動，高于+5V需接限流電阻 |
| PLS- | 步進脈沖信號 | 下降沿有效，每當脈沖由高變低時電機走一步。輸入電阻220歐姆，要求：低電平0~0.5V，高電平4~5V，脈沖寬度>2.5uS。 |
| DIR+ | 輸入信號光電隔離正端 | 接+5V供電電源，+5V~+24V均可驅動，高于+5V需接限流電阻 |
| DIR- | 方向控制信號 | 用于改變電機的轉向。輸入電阻220歐姆，要求：低電平0~0.5V，高電平4~5V，脈沖寬度>2.5uS。 |
| ENA+ | 輸入信號光電隔離正端 | 接+5V供電電源，+5V~+24V均可驅動，高于+5V需接限流電阻 |
| ENA- | 電機釋放信號 | 有效（低電平）時關斷電機線圈電流，驅動停止工作，電機處于自由狀態。 |
1.由于驅動器沒有過熱保護，當驅動器溫度超過70度時請加裝散熱器。 2.過流（電流過大或電壓過?。┕收现甘緹鬉LARM燈亮，請檢查電機接線及其他短路故障或是否電壓過低，若電機接線及其它短路故障，排除后需要重新上電恢復。 3.電源接通時綠色指示燈PWR亮。 4.當以上保護功能啟動時，電機軸失去自鎖力，電源指示燈變紅。若要恢復正常工作，需確認以上故障消除，然后電源重新上電，電源指示燈邊綠，電機軸被鎖緊，驅動器恢復正常。 | 故障 | 原因 | 解決措施 |
| LED不亮 | 電源接錯 | 檢查電源連線 | |
| 電源電壓低 | 提高電源電壓 | ||
| 電機不轉，且無保持扭矩 | 電機連線不對 | 改正電機連線 | |
| 脫機使能RESET信號有效 | 是RESET無效 | ||
| 電機不轉，但有保持扭矩 | 無脈沖輸入 | 調整脈沖寬度及信號的電平 | |
| 電機轉動方向錯誤 | 動力線相序接錯 | 互換任意兩根連線 | |
| 方向信號輸入不對 | 改變方向設定 | ||
| 電機扭矩太小 | 相電流設置過小 | 正確設置相電流 | |
| 加速度太快 | 減小加速度值 | ||
| 電機堵轉 | 排除機械故障 | ||
| 驅動器與電機不匹配 | 換合適的驅動器 |
