電壓等級	0.6/1KV
絕緣材料	聚乙烯
外表材質	聚乙烯
標稱截面	標準
材質	裸銅線
護套材質	硅橡膠
護套厚度	10
加工定制	是
絕緣厚度	11
適用行業	電力行業
售后服務	全國聯保
適用范圍	通用
電線最大外徑	12
產地	山東
類型	防火電纜
芯數	3芯
顏色	可選
用途	電力電纜
線芯材質	銅
品牌	華倫
型號	防火電纜
質量認證	CCC

產品型號：FA-BTLHYZ/BTTW

產品型號：BTLY/BTLV

產品型號：HL-NGABTLY

產品型號：FA-BTGYRZ



一、產品執行標準
Q/HL-2015-08

二、用途
適用于適用于工業裝置、建筑物、構筑物及其附屬設施配電用固定敷設具有較高防火、耐火要求的額定電壓1kV（Um=1.2kV）電力電纜。

三、使用特性
1、額定電壓U0/U:450/750V、0.6/1kV
2、長期使用工作溫度：
1）YTTW型長期使用工作溫度200℃，短時（90min）工作溫度1000℃。
2）BTLY、BTLV型長期使用工作溫度105℃，短時（90min）工作溫度1000℃。
3）FA-BTGYRZ、FA-BTLHYZ型長期使用工作溫度90℃，短時（90min）工作溫度1000℃。
3、電纜的敷設溫度：
1）具有聚氯乙烯護套、聚烯烴護套的電纜，安裝時的環境溫度不宜低于0℃。
2）YTTW型電纜敷設時低環境溫度：固定敷設－60℃，非固定敷設－20℃。
4、電纜的運行彎曲半徑
非鎧裝電纜不小于電纜外徑的的10倍，鎧裝電纜不小于電纜外徑的的15倍。
5、其他特性
1）按GB12666.6
A. 類在火焰溫度950℃中燃燒，相間及相與外護套之間施加750V電壓，歷時90min絕緣不損壞。
B. 類在火焰溫度750-800℃中燃燒相間及相與護套之間施加750V電壓，歷時90min絕緣不損壞。
2）按英國BS6378標準，柔性防火電纜能滿足以下要求：
A. 級650℃ 3h
B. 級750℃ 3h
C. 級950℃ 3h
S. 級950℃ 20min
絕緣不損壞。
3）安全性好，防火電纜能在火焰中正常供電，起動滅火設備，減少火災損失，對人身安全也特別可靠，其銅護套是優良導體，是更好的接地PE線，且連續到電纜全長，大大提高了接地保護靈敏度與可靠性；
4）使用壽命長，無機絕緣材料耐溫高，且不易老化，他的壽命比有機絕緣電纜高許多倍，在正常工作狀態下，其壽命可以與建筑物等同；

5）柔性防火電纜的運輸和安裝包括安裝配件近似于普通電纜，較簡單；
6）經濟性好，柔性防火電纜由于制作工藝先進，安裝簡單，在同等條件下其綜合費用比礦物絕緣電纜的費用明顯降低。

一、導體結構及電阻

標稱截面積 mm2	導體至少單線數量			20℃時直流電阻 Ω/km	90℃時交流電阻 Ω/km	105℃時交流電阻 Ω/km	200℃時交流電阻 Ω/km
	圓形	緊壓圓形	成型
2.5	1	—	—	7.41	9.4485	9.8853	12.6518
4	1	—	—	4.61	5.8782	6.1500	7.8711
6	1	—	—	3.08	3.9273	4.1089	5.2588
10	7	—	—	1.83	2.3335	2.4414	3.1246
16	7	6	—	1.15	1.4665	1.5343	1.9636
25	7	6	6	0.727	0.9271	0.9700	1.2414
35	7	6	6	0.524	0.6684	0.6993	0.8949
50	19	6	6	0.387	0.4937	0.5166	0.6610
70	19	12	12	0.268	0.3421	0.3580	0.4579
95	19	15	15	0.193	0.2467	0.2581	0.3300
120	37	18	18	0.153	0.1958	0.2050	0.2619
150	37	18	18	0.124	0.1591	0.1665	0.2125
185	37	30	30	0.0991	0.1276	0.1335	0.1702
240	37	34	34	0.0754	0.0978	0.1024	0.1301
300	61	34	34	0.0601	0.0788	0.0824	0.1044
400	61	53	53	0.0470	0.0628	0.0656	0.0825


二、導體短路電流

導體截面 mm2	銅導體短路電流（kA）
	短路時間1S					短路時間3S
	短路起始溫度℃					短路起始溫度℃
	35	50	65	80	90	35	50	65	80	90

1、產品結構特點：

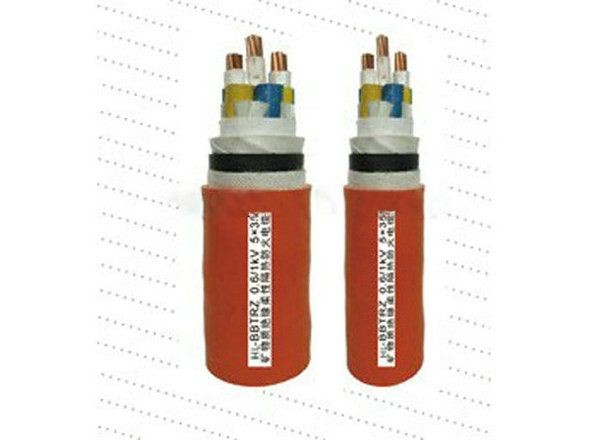

HL-BBTRZ主要是遵循英國BS6387標準，滿足特一級建筑的消防要求，即在火災條件下具備180分鐘不間斷供電、抗噴淋、抗撞擊的性能。 HL-BBTRZ柔性礦物絕緣防火電纜，不僅秉承了BTTZ電纜的防火、大載流量特性，同時對BTTZ電纜結構上的先天不足做了重大改進，被普遍認為是剛性礦物電纜的升級換代產品。 HL-BBTRZ柔性礦物絕緣防火電纜在材料研究上實現了質的突破，使得其在電性能、安全性、節能性、易施工性、經濟性等方面均具備更多優勢。
2、產品特性分析： 1、耐火性能：①950℃火焰下持續通電180min下不擊穿（C），②650℃15min后承受15min的水噴淋不擊穿（W），③950℃火焰下承受15min的敲擊振動而不擊穿（Z）。 2、無中間接頭：礦物絕緣柔性耐火電纜可根據用戶的要求定長生產、無需中間接頭，減少接頭的成本，提高電纜的穩定性。 3、覆蓋范圍廣：礦物絕緣柔性耐火電纜長度可根據用戶需要，整根無接頭整盤交貨，幾乎可以涵蓋電力電纜和控制電纜等各種規格電纜的需求。 4、電壓等級：礦物絕緣柔性耐火電纜的電壓等級可以達到0.6/1kV，而普通的BTT電纜高為750V。 5、柔軟性：礦物絕緣柔性耐火電纜采用絞合導體，護套采用非金屬材料，使電纜更加柔性而且重量輕。 6、安裝方便：由于礦物絕緣柔性耐火電纜與傳統電纜生產技術相結合，使電纜的安裝敷設更加方便，避免了礦物絕緣電纜（BTTZ）經常遇到的接線終端問題。 7、線損小、截流量高：對于相同截面的電纜而言，礦物絕緣柔性耐火電纜要比其它類型的電纜傳輸電流較高，可以承受相當?shù)倪^載，若額定電流相同，則線損比其他電纜小。 8、節能環保：礦物絕緣柔性耐火電纜線芯工作溫度低于其他類型的電纜，因此在工作中線路損損低，減少能源浪費，而電纜的材料為無機型，可以達到環保的要求。 9、防爆性能：電纜中高度壓實的絕緣材料及無中間接頭可以阻止蒸汽、氣體和火焰進入與電纜連接的電氣設備，因而適用于危險的地方和各種防爆設備、器材的連線。 10、防輻射、安全性高：礦物絕緣柔性耐火電纜中應用的無機材料，耐輻射，可保證電纜具有穩定性，壽命長，耐久性等特點。 11、超阻燃性：礦物絕緣柔性耐火電纜具有超阻燃性，一般阻燃電纜結構設計中大的差異是具有無機金屬水合物如氫氧化鋁、氫氧化鎂代替?zhèn)鹘y(tǒng)的聚丙烯繩或玻璃纖維，金屬水合物在火焰下轉化成金屬氧化物和水，不但降低了被燃燒電纜的溫度而且其殘存物致密的包裹在絕緣線芯外，使其無法參加熱氧反應，故即使敷設中此類電纜的容量超過28 L/m將瞬間自熄（其碳化標準由2.5m縮減至1.0m以下）。
