| 加工定制 | 是 |
|---|---|
| 外形尺寸 | 1450（mm） |
| 產品名稱 | 懸垂線夾 |
| 特色服務 | 品質保障 |
| 檔距范圍 | 50-1000 |
| 材質 | 鋁合金絲 |
| 產品認證 ISO9001 | 2000 |
| 產地 | 山東 |
| 認證 | ISO9001-2000 |
| 適用范圍 | ADSS光纜 |
| 品牌 | 山東海虹 |
| 型號 | ACJ |
| 打樣周期 | 1-2天 |
shandonghaihongElectric power equipment
山 東 海 虹 電 力 器 材 有 限 公 司
企業經營理念Businessphilosophy
創 新
服 務
共 贏
進取

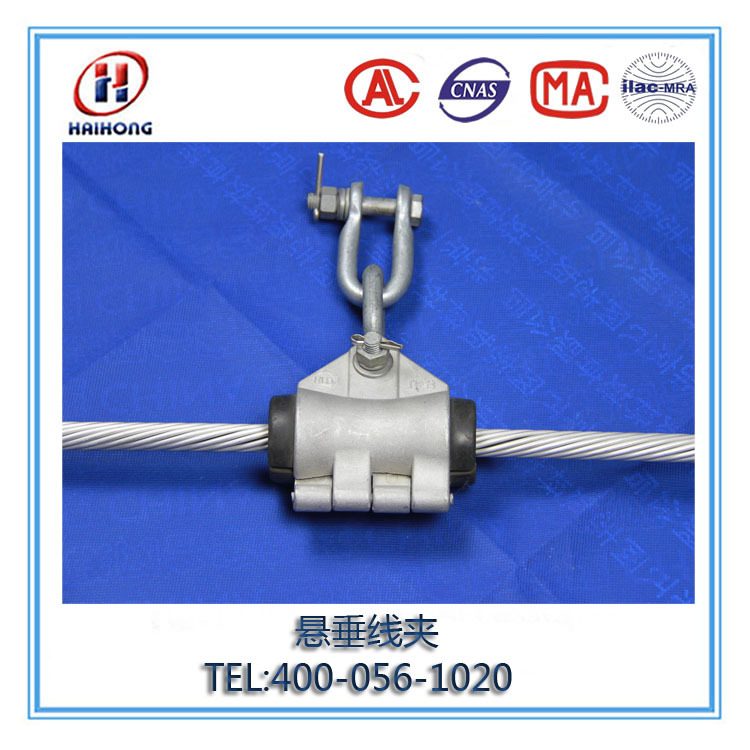

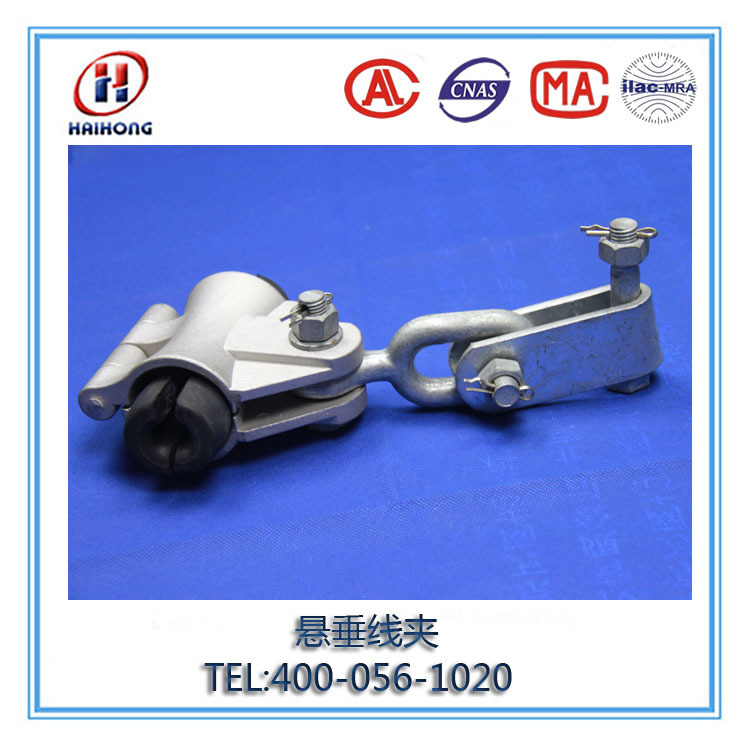

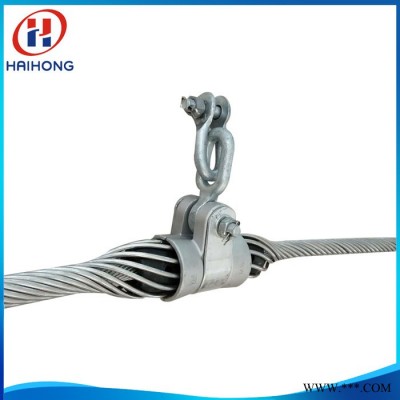

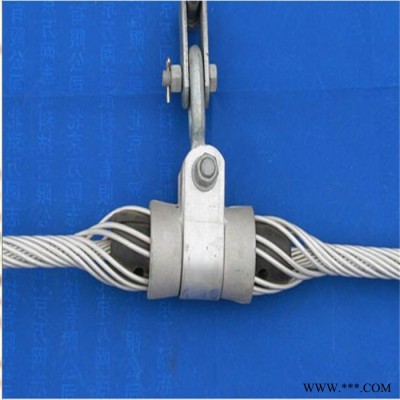

ADSS懸垂線夾：

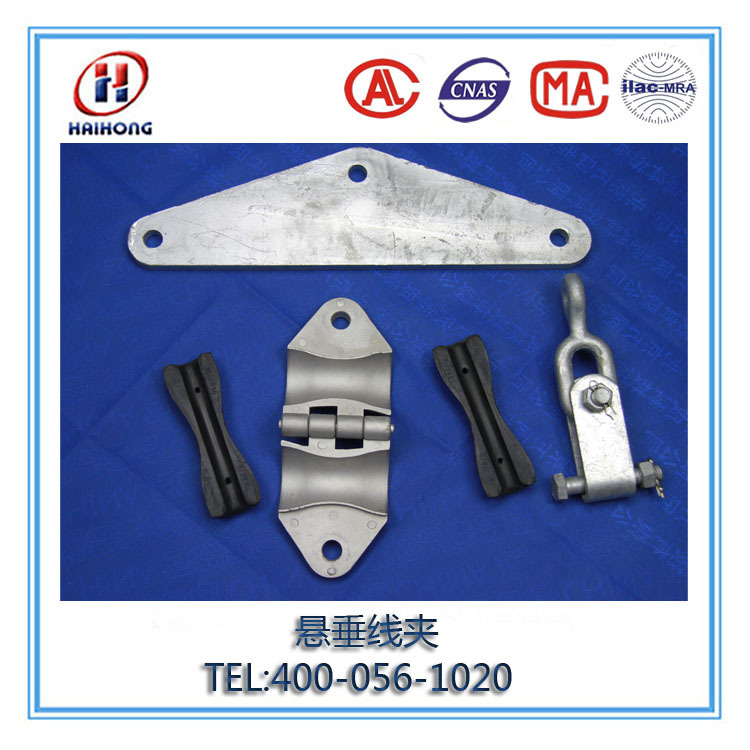

組成：內絞絲、外絞絲、嵌環、PD型掛板、U型掛環等。
特點：
a.外絞絲通過嵌環等聯結金具直接與桿塔連接，承受線路載荷。
b.內絞絲對ADSS光纜起一定的保護作用，作為力的傳遞單元，主要作用有：
(1) 有效地將縱向壓緊力傳遞給光纜的張力承受單元一芳綸，避免光纜外護套過度受力而被拉傷。
(2) 傳遞軸向張力。
(3) 增大了與光纜的接觸面積，使應力分布均勻，無應力集中點。
c.在不超過ADSS光纜側壓強度的前提下，對光纜有較大的握著力，能承受較大的張力。
d.對ADSS光纜的握著力不低于光纜極限抗拉強度的(UTS)的95％，完全適合光纜架設的需要。
e.為滿足城網10kV配電線路上架設ADSS光纜的需要，我公司開發生產了握力為15kN的耐張線夾，它結構簡單，安裝方便，又可降低工程造價。
選配技術數據要求
| 光纜名稱 | 規格型號 | 使用檔距 | 絞絲長度 | 色標 | |
| 內絞絲 | 外絞絲 | ||||
| ADSS | ACJ-100-* . *H | 100以下 | 650 |
| 紅 |
| ACJ-200-* .*H | 101－200 | 1200 | 900 | 紅 | |
| ACJ-300-* . *H | 201－300 | 1300 | 1200 | 紅 | |
| ACJ-400-* . *H | 301－400 | 1400 | 1200 | 紅 | |
| ACJ-500-* . *H | 401－500 | 1500 | 1300 | 紅 | |
| ACJ-600-* . *H | 501－600 | 1600 | 1400 | 紅 | |
| ACJ-800-* . *H | 601－800 | 1700 | 1500 | 紅 | |
| ACJ-1000-* . *H | 801－1000 | 1900 | 1600 | 紅 | |
