加工定制	是
品牌	上海東泵泵業有限公司

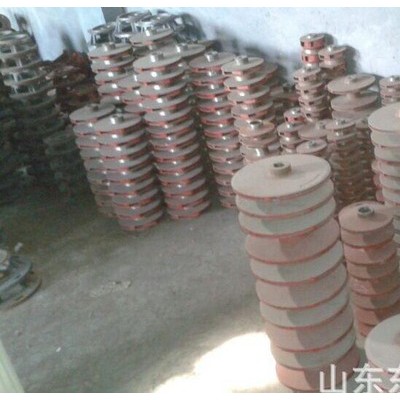

型號	G80-160葉輪

離心泵葉輪主要有以下4種形式,（a）閉式；（b）前半開式；（c）后半開式；（d）開式1—葉輪；2—后蓋板；3—輪轂；4—前蓋板；5—葉輪密封環；6—加強筋閉式葉輪由葉片與前、后蓋板組成。閉式葉輪的效率較高，制造難度較大，在離心泵中應用**多。適于輸送清水,溶液等黏度較小的不含顆粒的清潔液體。半開式葉輪 一般有兩種結構：其一為前半開式，由后蓋板與葉片組成，此結構葉輪效率較低，為提高效率需配用可調間隙的密封環；另一種為后半開式，由前蓋板與葉片組成，由于可應用與閉式葉輪相同的密封環，效率與閉式葉輪基本相同，且葉片除輸送液體外，還具有(背葉片或副葉輪的)密封作用。半開式葉輪適于輸送含有固體顆粒、纖維等懸浮物的液體。半開式葉輪制造難度較小，成本較低，且適應性強，在煉油化工用離心泵中應用逐漸增多，并用于輸送清水和近似清水的液體。開式葉輪只有葉片及葉片加強筋，無前后蓋板的葉輪（開式葉輪葉片數較少2-5 片 )。葉輪效率低,應用較少，主要用于輸送黏度較高的液體，以及漿狀液體。離心泵葉輪的葉片一般為后彎式葉片。葉片有圓柱形和扭曲形兩種，應用扭曲葉片可減少葉片的負荷，并可改善離心泵的吸入性能，提高抗汽蝕能力，但制造難度較大，造價較高。煉油化工用離心泵要求葉輪為鑄造或全焊縫焊接的整體葉輪。焊接葉輪發展起來，多用于鑄造性能差的金屬材料（如鐵及其合金）制造的化工用特種離心泵。焊接葉輪的幾何精度和表面光潔度均優于鑄造葉輪，有利于提高離心泵的效率。 形狀分類編輯離心式葉輪類離心通風機葉輪的葉片形狀有單板型、圓弧型和機翼型等幾種。機翼型葉片具有良好的空氣動力學特性，效率高、強度好、剛度大。其缺點是，制造工藝復雜，并且當輸送含塵濃度高的氣體時，葉片容易磨損，葉片磨穿后，雜質進入葉片內部，使葉輪失去平衡而產生振動。平板型直葉片制造簡單，但流動特性較差，而平板曲線后向葉片與翼型葉片相比，除**高效率點附近效率低些外，其它工況點的效率是相當接近的。前向葉輪類前向葉輪一般都采用圓弧型葉片，后向葉輪中，大型風機多采用翼型葉片，對于除塵效率較低的燃煤鍋爐引風機可采用圓弧型或平板型葉片。采用平板型葉片的離心風機較多。左圖 葉片形狀平板葉片；（b）圓弧窄葉片；（c）圓弧葉片；（d）機翼型葉片；（e）平板曲線后向葉片 壓縮葉輪編輯又稱工作輪。離心式壓縮機中惟一對氣流作功的元件。轉子上的**部件。一般由輪盤、輪蓋和葉片等零件組成。氣體在葉輪葉片的作用下，隨葉輪作高速旋轉，氣體受旋轉離心力的作用，以及在葉輪里的擴壓流動，使它通過葉輪后的壓力得到提高。對葉輪的要求(1)能給出較大的能量頭；(2)氣體流過葉輪的損失要小，即氣體流經葉輪的效率要高；(3)氣體流出葉輪時各參數合宜，使氣體流過后面固定元件時的流動損失較小；(4)葉輪型式能使級或整機性能曲線的穩定工況區及高效區范圍較寬。常分為閉式、半開式和開式葉輪。在風力發電機組中，葉輪由輪轂和葉片組成。風經過葉輪，帶動葉輪轉動，從而帶動發電機轉動，將風能轉化為電能。此時，要求葉輪轉動時有足夠大的迎風面，以從風中提取足夠多的能量；同時，在風速過大時，要能夠自動調整葉片迎風角度，避免因受力過大而損壞機械。葉輪的常用材料鑄鐵，青銅，不銹鋼，錳青銅，蒙乃爾合金，INCONEL, 及非金屬材料。非金屬材料成分PPS塑料，酚醛樹脂等等。酚醛樹脂做的葉輪的國內還沒有，美國有家SIMS公司是專業做這種石墨基增強酚醛樹脂纖維材料SIMSITE，并且已經應用于離心泵的葉輪。酚醛樹脂耐堿性極好，極其適合用于泵送海水的工況。 磨損防止編輯風機葉輪的磨損與磨料的成分、粒度、濃度、形狀、沖擊速度、沖擊角度、氣體的化學成分、性質、溫度及濕度等因素有關。而葉輪內部氣體流動的不均勻性又加速了磨損。作為防止葉輪磨損的措施:一是減少進入風機的粉塵和腐蝕性氣體,為此必須得對風機運行系統進行改造;二是設法使局部磨損趨于均勻磨損,這**需要提高葉輪的耐磨性。 若提高葉輪的耐磨性可采用高硬度和耐磨性好的材料。這不僅會給葉輪制造工藝帶來困難,而且從經濟角度來看也不合理。因此提高風機葉輪的表面質量,對葉輪磨損嚴重部位堆焊或噴焊(噴涂)耐磨層以及在葉片上加一層襯板以求達到耐磨是一種經濟合理的解決辦法。涂覆防磨涂料目主要防磨涂料有樹脂防腐耐磨涂料,橡膠防腐耐磨涂料,石英加水玻璃和陶瓷防腐耐磨材料等。為使890耐磨化合物能在風機葉輪上使用,我公司和切斯特頓公司聯合進行了一些試驗。890耐磨化合物是一種用于修補和保護遭受磨蝕的金屬表面的陶瓷復合材料,這種化合物的耐磨性及與母材的結合力均較好。但890耐磨化合物涂覆厚度必須得達到6mm或再厚一些,這對一些窄流道或啟動要求較嚴格的轉子是不合適的,同樣,在葉片上加一層耐磨襯板來解決風機葉輪磨損也存在此類問題。葉片表面堆焊表面堆焊**是選用一定的堆焊焊條(或焊絲),手工電弧(或自動焊)堆焊在葉片易磨損的部位,來提高葉片表面質量,以保護葉片和提高葉片壽命。葉片堆焊焊條一般選用D217、D237、D317B、D707和D717等,D217和D237堆焊金屬屬于馬體鋼,有一定的抗磨損能力,但堆焊裂紋傾向較大。D317B堆焊材料是由大量碳化鎢(WC)顆粒分布在金屬基體上構成的一種堆焊合金,由于WC熔點和硬度都很高,所以焊道金屬硬度也很高而且耐沖擊,硬度HRC≥60,堆焊金屬裂紋傾向較小。至于D237與D317B焊條堆焊我公司在馬鞍山鋼鐵公司燒結風機葉輪上已進行了對比試驗,試驗結果表明D317B焊條堆焊抗磨損及耐沖擊能力優于D237。D217、D237及D317B焊條已成功使用在我公司的燒結風機葉輪上,在各鋼鐵企業的使用情況也良好。
