安裝說明	00
產地	樂清市
產品認證	ip66
工作環境	00
適用范圍	適用于機場,地鐵站,按鈕盒,小型終端機,信號機箱,繼電器,傳感器,計量器,通信接線盒等設備
外形尺寸	125*125*75mm
重量	0.6
品牌	SCABOX瑞海
型號	RH-AG-0816-S
加工定制	是

 聯系方式：15382593861   QQ:2782863772

1.采用高強度ABS、PC，耐火材料和UV添加材料制成、外形美觀大方，適用于戶內外各種場所具有很好的防爆性。

2.具有很好的堅固性，產品厚度比進口BOX加厚30%，壁厚最薄的地方也不低于3mm，沖擊力IL07，具有半永久壽命。

3.凈重只占鐵盒的1/4， 搬運方便，無腐蝕性，絕緣力佳。

4.盒蓋和盒體采用4個防脫落塑料螺絲，保障安全。

5.可選的塑料掛腳，亦可通過盒體底部的安裝孔直接固定墻面。

6.包含EMI輻射，防靜電物質，保護盒內電氣和電子儀器。

7.采用HI-BOX多用途技術，簡化雙層板的安裝，嚴格檢驗，確保良好的防水防塵效果。

8.我公司產品采用墊圈密封處理，防水等級IP65（有認證書）實際防水等級IP66，比市場上普通產品高1-2個等級。

9.良好的品質和精密的成型技術得到中國3C認證，歐共體CE、環保ROHS認證。

10.BOX內部接線柱多，適合多種型號的電氣開關，端子，導軌的安裝。不分配有塑料中板。

11.新型HI-BOX產品功能和操作性都很優越，而價格卻和韓國相差甚遠，從而提高了產品的競爭力。

材質	型號	尺寸（寬*高*深度）	材質	型號	尺寸（寬*高*深度）	裝箱數量
材料：     箱體:灰白色ABS        上蓋：灰白色ABS	RH-AG-0506	50*65*55	材料：     箱體:灰白色ABS        上蓋：透明PC	RH-AT-0506	50*65*55	175
	RH-AG-0609	65*95*55		RH-AT-0609	65*95*55	100
	RH-AG-0811-S	80*110*45		RH-AT-0811-S	80*110*45	180
	RH-AG-0811	80*110*70		RH-AT-0811	80*110*70	120
	RH-AG-0811-1	80*110*85		RH-AG-0811-1	80*110*85	120
	RH-AG-0813	80*130*70		RH-AG-0813	80*130*70	72
	RH-AG-0813-1	80*130*85		RH-AG-0813-1	80*130*85	90
	RH-AG-0816-S	80*160*55		RH-AG-0816-S	80*160*55	60
	RH-AG-0818	80*180*70		RH-AG-0818	80*180*70	100
	RH-AG-0825	80*250*70		RH-AG-0825	80*250*70	100
	RH-AG-0825-1	80*250*85		RH-AG-0825-1	80*250*85	50
	RH-AG-1212-S	125*125*75		RH-AG-1212-S	125*125*75	48
	RH-AG-1212	125*125*100		RH-AG-1212	125*125*100	36
	RH-AG-1217	125*175*75		RH-AG-1217	125*175*75	32
	RH-AG-1217-1	125*175*100		RH-AG-1217-1	125*175*100	24
	RH-AG-1417	140*170*95		RH-AG-1417	140*170*95	36
	RH-AG-1717-1	175*175*110		RH-AG-1717-1	175*175*110	24
	RH-AG-1520	150*200*100		RH-AG-1520	150*200*100	18
	RH-AG-1520-1	150*200*130		RH-AG-1520-1	150*200*130	24
	RH-AG-1525	150*250*100		RH-AG-1525	150*250*100	18
	RH-AG-1525-1	150*250*130		RH-AG-1525-1	150*250*130	24
	RH-AG-2020-S	200*200*95		RH-AG-2020-S	200*200*95	18
	RH-AG-2020	200*200*130		RH-AG-2020	200*200*130	24
	RH-AG-2819	280*190*130		RH-AG-2819	280*190*130	12

其它尺寸：280*190*180、280*280*130/180、280*340*130/180、 280*380*130/180、380*190*130我們正在模具調試中，預計明年庫存有貨，歡迎新老客戶洽談合作。

一、產品概況:

☆ 塑料防水盒，塑料防水防塵接線盒是一種新型的殼體，它體積輕，開孔容易，防護效果好，安裝方便，有極好的絕緣性能，抗化學腐蝕和抗機械擠壓！

溫州瑞海柜體塑料防水盒生產廠家。

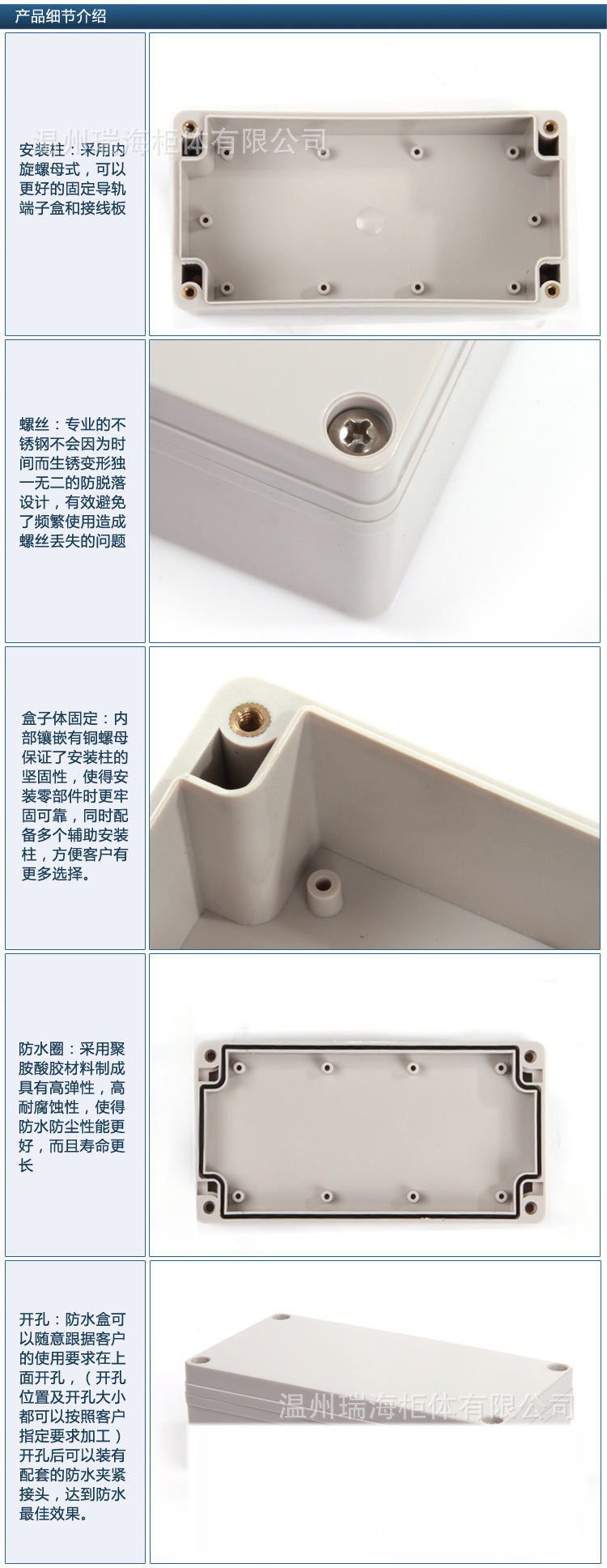

二、結構特性：

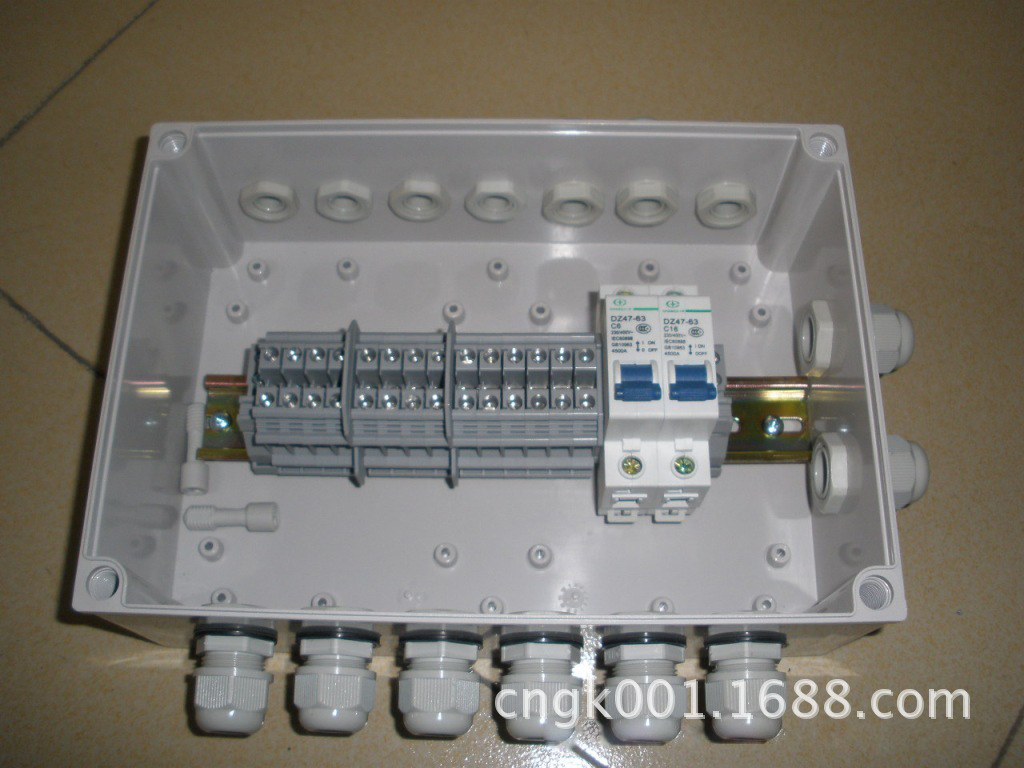

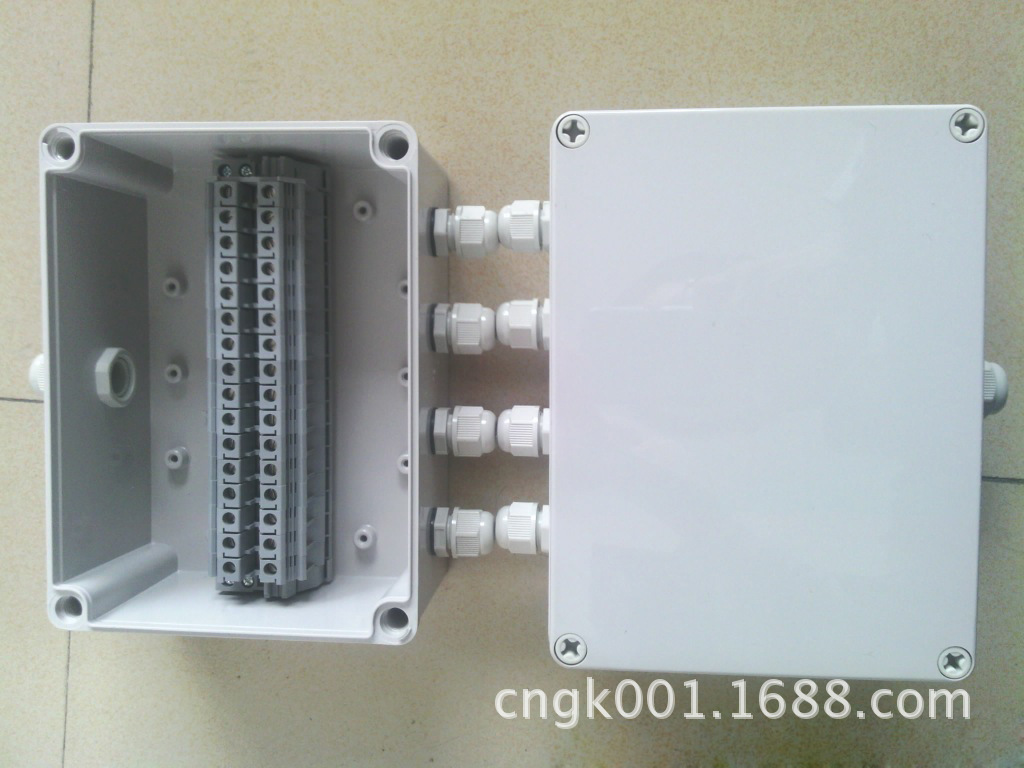

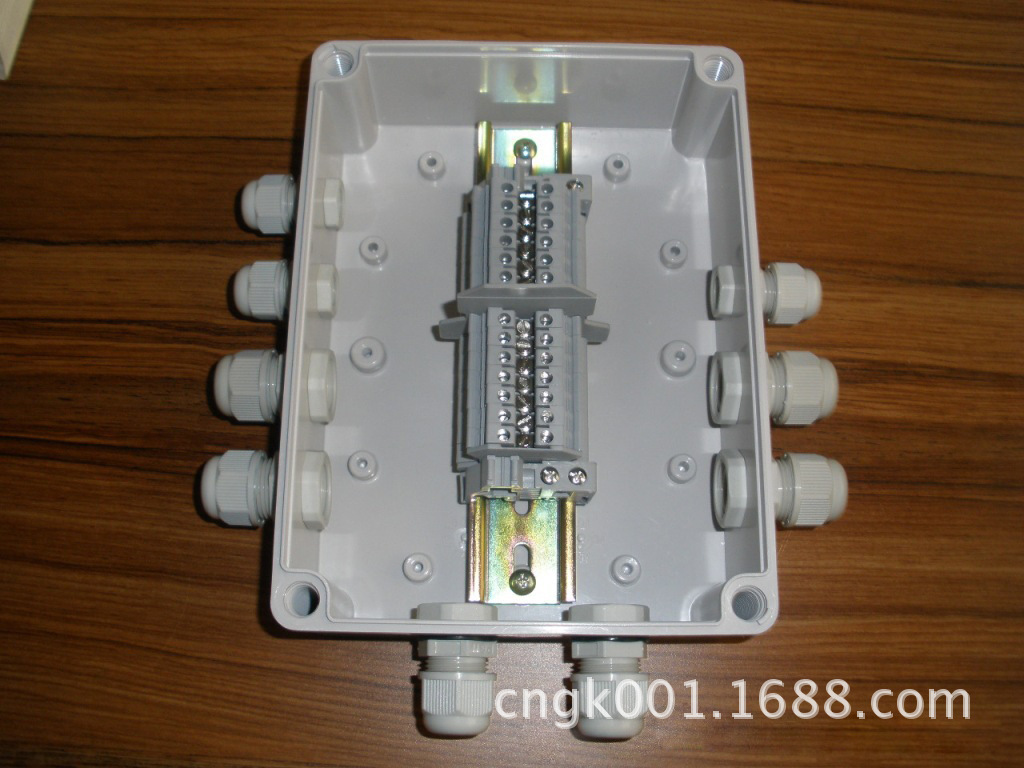

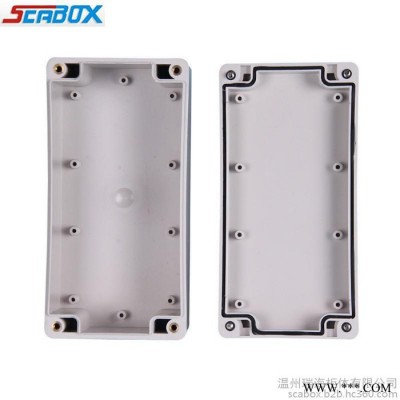

☆  適用于安裝線路板或DIN軌道安裝元器件
☆  上殼頂面采用弧面設計，外形美觀。

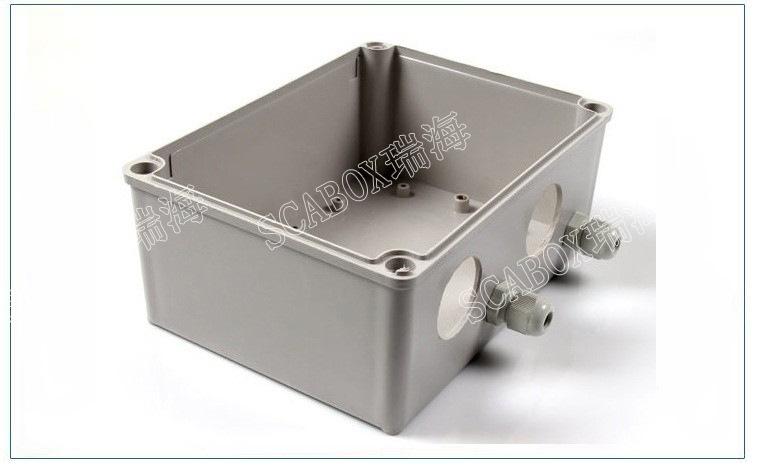

☆  殼體ABS或聚碳酸酯熱塑性塑料注射成型
☆  殼體用于與上蓋安裝的各柱內嵌M4銅螺母外殼,進行特殊的表面噴涂和密封處理,可在高溫潮濕和各種腐蝕性等惡劣環境下長期使用。
☆  墻面固定孔和箱蓋螺釘孔位于防水槽外，更有利于殼體密封

☆上蓋頂部有供線路板安裝的凸臺

☆上蓋頂面凹陷區域可標簽或薄膜按鍵，也可在此開窗口

☆螺釘封蓋可使上下殼體固定螺釘不外露

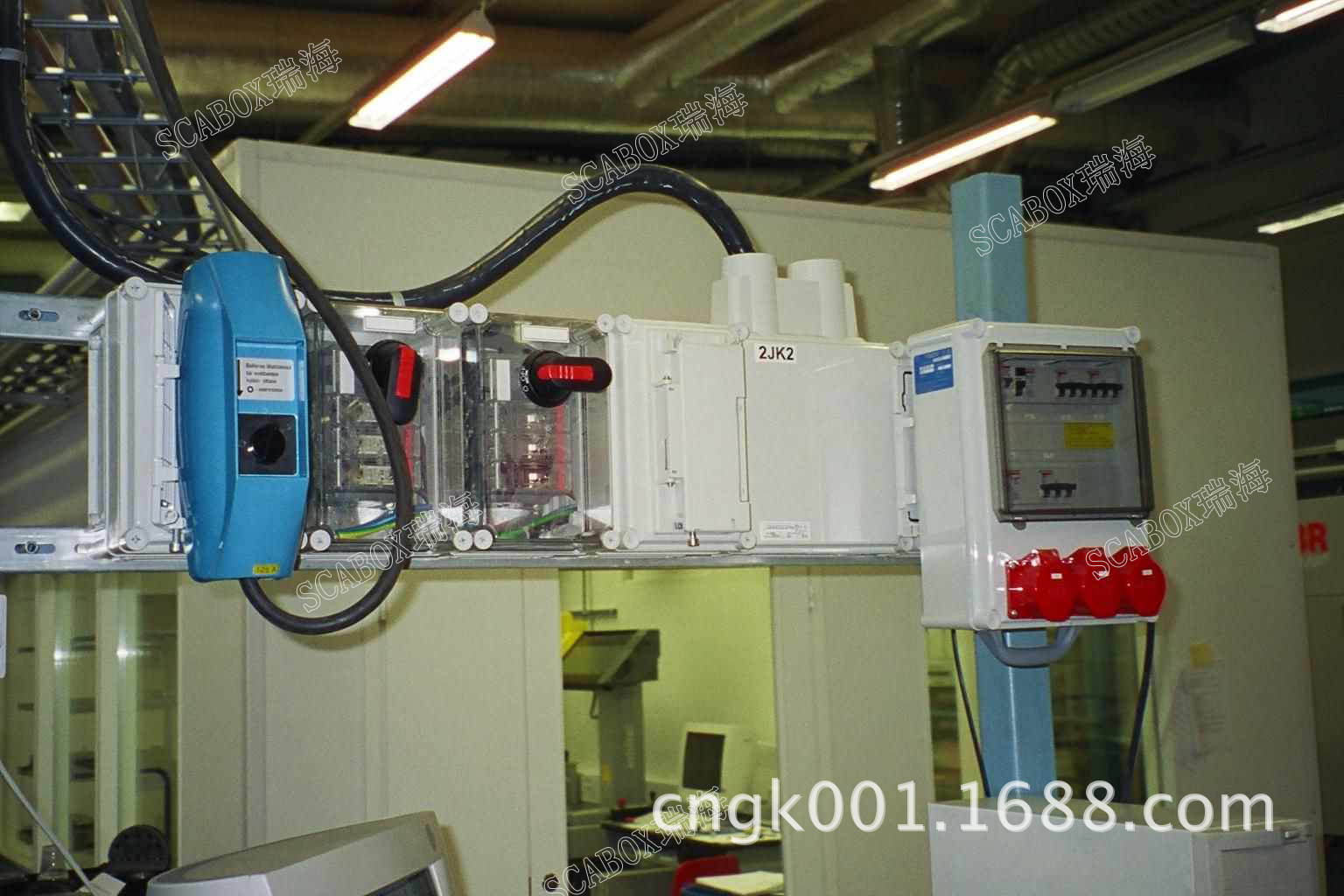

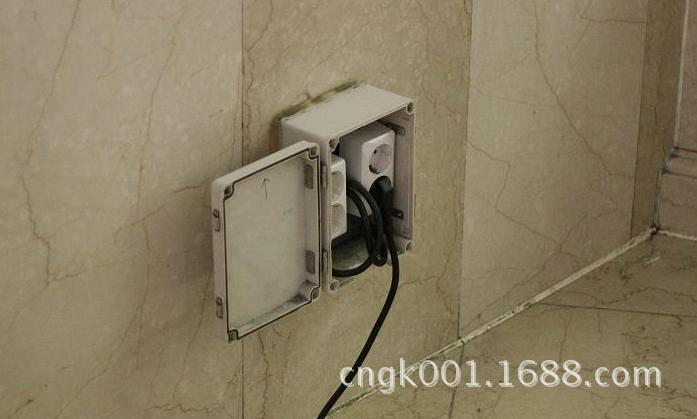

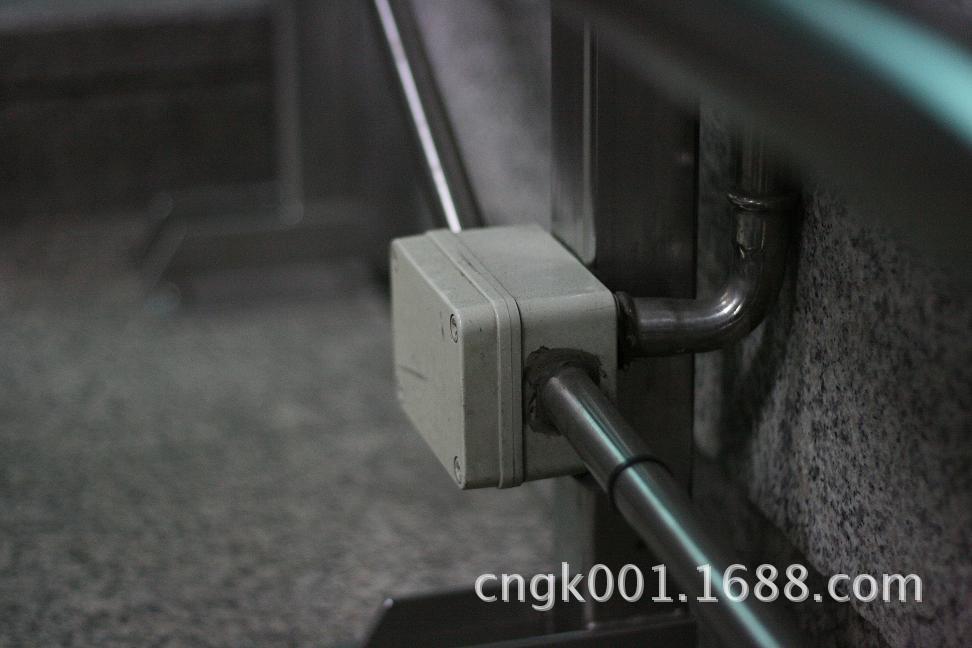

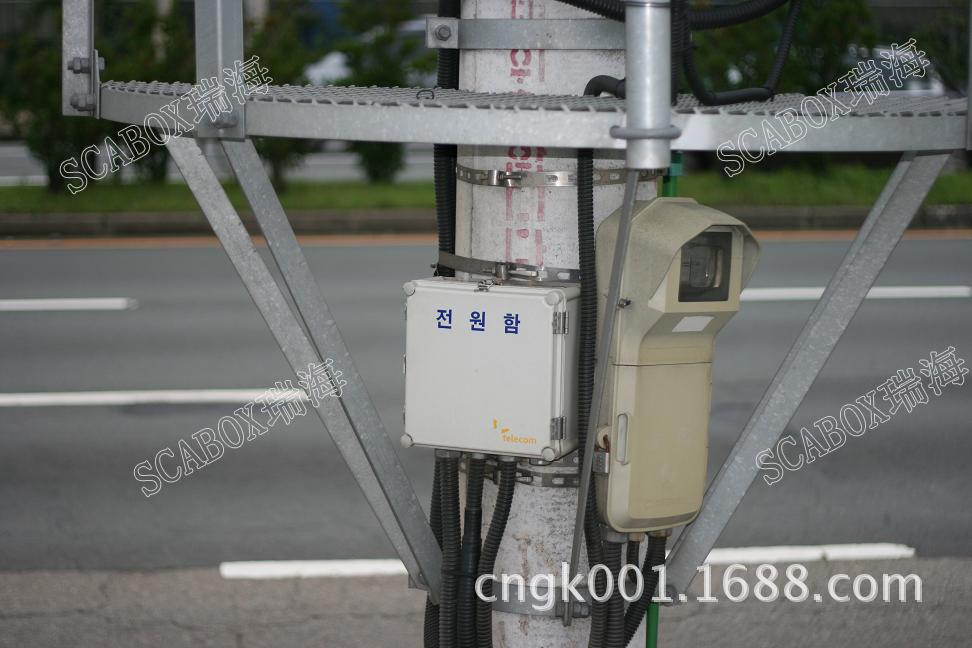

 安裝條件要求，如小防水盒壁裝，圓柱型立桿抱箍安裝，落地基礎不銹鋼（鍍鋅/噴塑）防水箱安裝使用比較多。

三、技術參數：

☆ 防護等級:IP65

☆ 抗沖性能:ABS：IK07   PC：IK08

☆溫度范圍：ABS：-20℃～60℃   PC：-40℃～120℃

☆防火等級：ABS：UL94-HB   PC：UL94-V2

一、防水接線盒(專業名稱：電氣密封箱 英文名稱：Electric Enclosures)，主要分為專用型和通用型產品。

產品執行標準：國際通行標準 IEC 62208:2002/EN 62208:2003

中文名稱：《低壓開關設備和控制器裝配的空轉外殼-一般要求》

英名稱：Empty enclosures for low-voltage switchgear and controlgear assemblies - General requirements

AG/AT系列防水接線盒

二、防水接線盒的材料

目前世界上生產標準防水接線盒的原材料主要有：ABS工程塑料、聚碳酸酯(PC)、PC/ABS、玻璃纖維增強聚酯、不銹鋼。根據不同的現場環境，用戶可以選擇滿足現場使用要求的材料。  ABS工程塑料：丙烯腈-丁二烯-苯乙烯共聚物（Acrylonitrile-Butadiene-Styrene，簡稱ABS)是一種通用型熱塑性聚合物，ABS性能特征：剛性好、沖擊強度高、耐熱、耐低溫、耐化學藥品性、機械強度和電器性能優良，易于加工，加工尺寸穩定性和表面光澤好，容易涂裝、著色，還可以進行噴涂金屬、電鍍、焊接和粘接等二次加工性能。由于ABS的特性結合了其三種組分的特點，使其具有優良的綜合性能，成為電器元件、家電、計算機和儀器儀表首選的塑料之一。

聚碳酸酯(PC)材料：聚碳酸酯(簡稱PC)是分子鏈中含有碳酸酯基的高分子聚合物，根據酯基的結構可分為脂肪族、芳香族、脂肪族-芳香族等多種類型。其中由于脂肪族和脂肪族-芳香族聚碳酸酯的機械性能較低，從而限制了其在工程塑料方面的應用。目前僅有芳香族聚碳酸酯獲的了工業化生產。由于聚碳酸酯結構上的特殊性，現已成為五大工程塑料中增長速度最快的通用工程塑料。

PC/ABS材料：聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物，是由聚碳酸酯（Polycarbonate）和聚丙烯精（ABS）合金而成的熱可塑性塑膠，結合了兩種材料的優異特性，ABS材料的成型性和PC的機械性、沖擊強度和耐溫、抗紫外線（UV）等性質，可廣泛使用在汽車內部零件、事務機器、通信器材、家電用品及照明設備上。

玻璃纖維增強聚酯材料：GRP：Fiberglass Reinforce plastic, 也寫為 FRP，中文名稱：玻璃增強熱固性塑料或玻璃鋼。它是一種復合材料，包含基體和增強體兩部分。GRP材料的基體是樹脂, 起粘結作用，樹脂是一種熱固性塑料。GRP材料的增強體是玻璃纖維，起增強作用。GRP具有良好的電絕緣性能和粘結性能，較高的機械強度和耐熱性，可紡織性，耐一般酸堿及有機溶劑，耐霉菌。成型收縮率小，體積收縮率1%~5%，加入固化劑后須加壓加熱成型，也可在接觸壓力常溫固化。

PC，ABS是通用性工程塑料，同時是熱塑性塑料。

所以他們的區別就是熱固性塑料和熱塑性塑料的區別，應該很明顯。

至于PC和ABS的區別，PC透明度高但價格貴，ABS耐溶劑性能好易加工。

三、防水接線盒在設計時應考慮的問題

1. 材料的選擇：目前的防水接線盒產品主要應用領域是環境相對惡劣的工來現場及露天現場。從產品安全性能方面考慮時應考慮材料的抗沖擊性能、靜載荷強度、絕緣性能、*無毒性*、抗老化性能、耐腐蝕性能、阻燃性能。（無毒性能已受到廣泛的關注，主要是因?yàn)槿绻浪泳€盒產品在遇到火災的情況下，燃燒時不會釋放有毒有害氣體，一般在火災發時往往因吸入大量有毒氣體而死亡的占大多數。

2.結構設計：應考慮防水接線盒的整體強度、美觀、易加工、易安裝和可回收再利用。目前國際主流廠商生產的防水接線盒產品內是不含有任何金屬配件，這樣可簡化產品的回收過程。但現在國內大多數生產廠商所選用的材料不同，材料抗糯變性能不佳，一般都在防水接線盒內的安裝承窩中裝有黃銅嵌件以增加安裝強度，這樣對于材料回收過程會增加時間與費用。如果選用正規廠商提供的高性能指標的原材料可解決此類問題。

3.壁厚：一般在設計產品時考慮產品整體成本時應盡可能在滿足產品抗沖擊性能和抗糯變性能時，盡量降低產品壁厚，國際上的防水接線盒在設計時，ABS和PC材料產品壁厚一般是在2.5~3.5之間，玻璃纖維增強聚酯一般是在5~6.5之間，壓鑄鋁材料產品的壁厚一般是在2.5~6之間。材料壁厚在設計時應滿足大部份元器件和配件的安裝要求。

4.密封膠圈材料的選擇：對于防水接線盒產品，常用的密封膠圈材料有：PUR、EPDM、Neoprene、Silicon。選擇密封膠圈時應考慮溫度范圍、抗張力、伸縮率、硬度、密度、壓縮率、耐化學性。

表1.密封膠圈材料物性比較表

試驗項目	單位	PUR	EPDM	Neoprene	硅(Silicon)
溫度范圍	°C	-50~130	-50~120	-40~100	-60~170
抗張力	Mpa	0.4	13	8	9.4
伸縮率	%	110	300	250	540
硬度	Shore A	12	65	66	52
密度	g/cm^2	0.33	1.12	1.6	1.15
壓縮率	%	5	20	35	14

表2.密封膠圈材料耐化學性比較表

化學品	PUR	EPDM	Neoprene	硅(Silicon)
中性鹽	★★★	★★★	★★★	★★★
弱酸	★★	★★★	★★	★★
強酸	★	★★	★	★
弱Alkalis	★★	★★★	★★	★★
強Alkalis	★	★	★★	★
石油	★	★	★★	★
液壓油	★★★	★	★★	★
醇	★★	★★★	★★★	★★★
冷卻流體	★★	★★★	★★	★★★

★★★★= 卓越 ★★= 優秀 ★= 弱

5.固定防水接線上蓋的螺釘材料：在防水接線盒上蓋與底座結合時關鍵的部件是螺栓，螺栓材料的選擇也非常關鍵，一般常用的材料是PA（尼龍）或PA合金，也可以使用不銹鋼自攻螺釘。上蓋螺釘在設計時應考慮結構強度，因不同用戶的使用方式不同因滿足多種使用要求，譬如：電動螺絲刀安裝、手動安裝等要求，在設計時應考慮螺釘?shù)呐ぞ亓Α?/div>
