葉輪視鏡

簡  介

學名：斯巴特葉輪視鏡

別稱：葉輪觀察器，管道葉輪視鏡，直通式葉輪視鏡，葉輪式水流視鏡，葉輪式水流指示器

型號：SG-YL

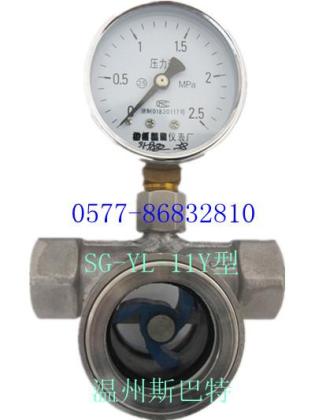

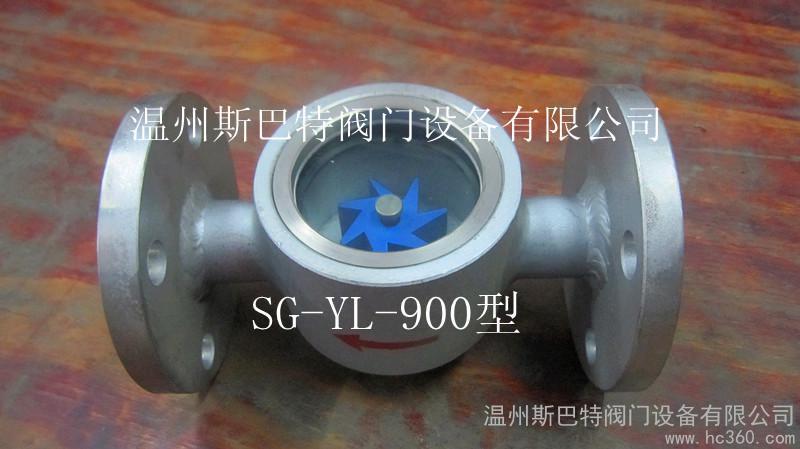

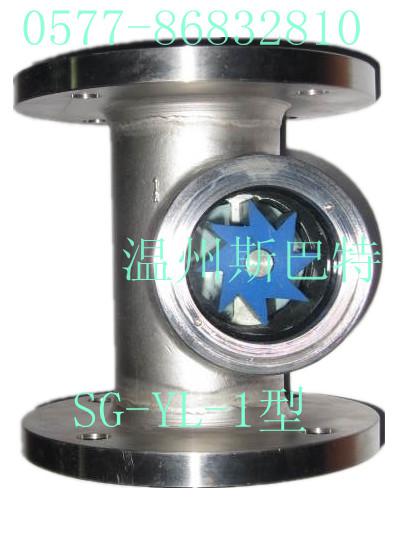

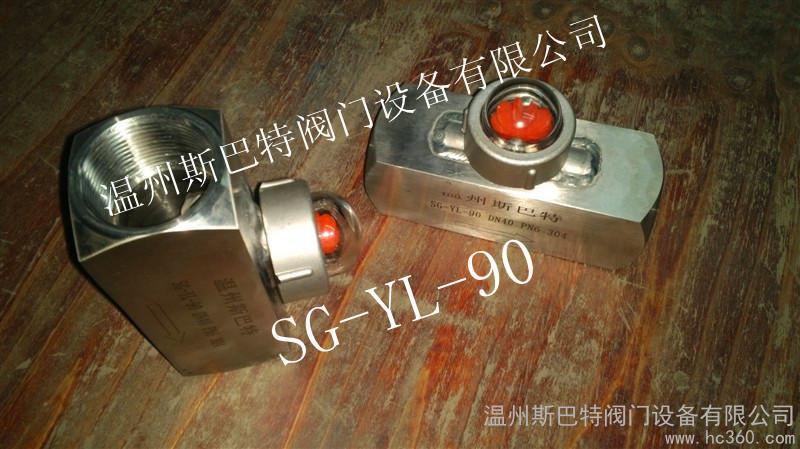

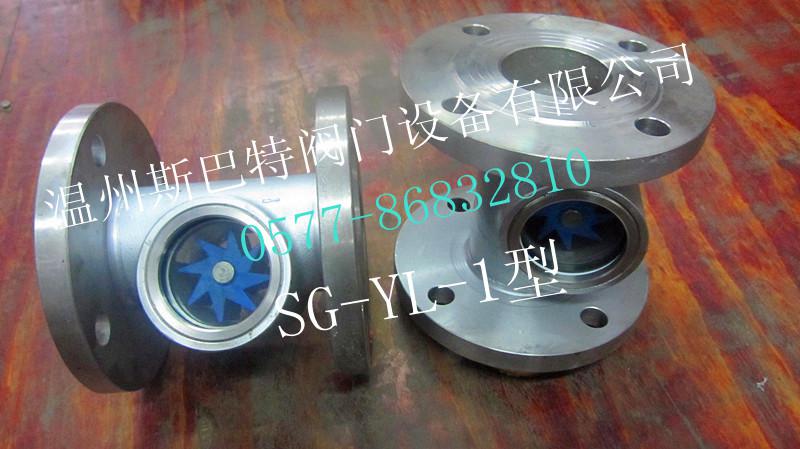

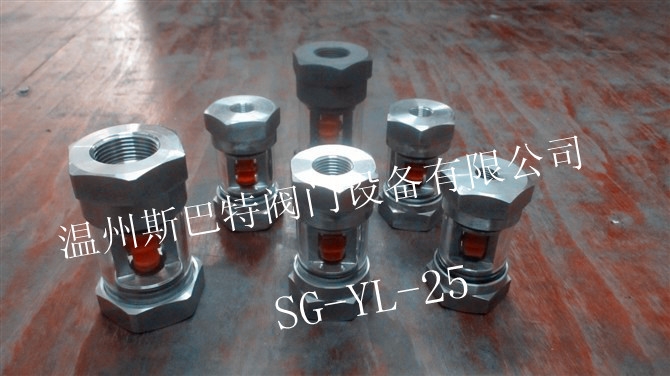

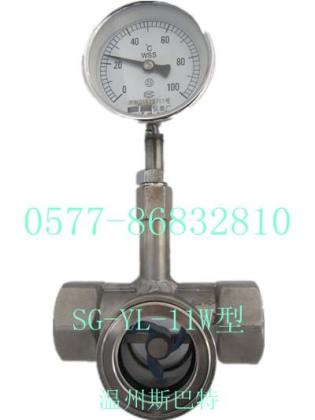

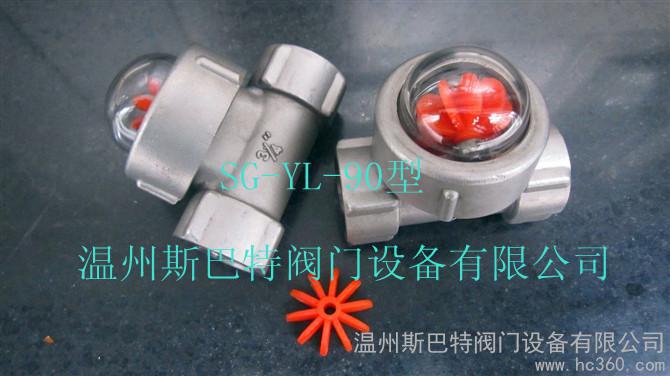

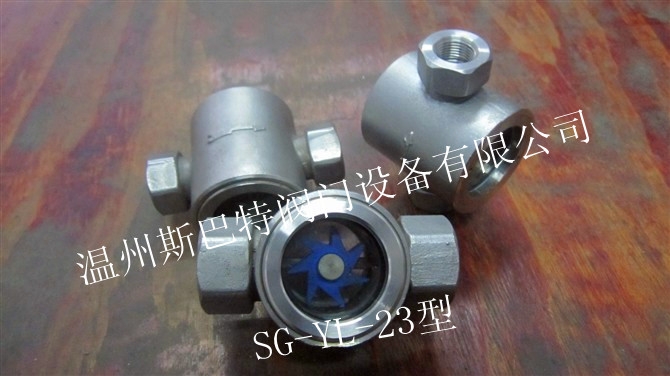

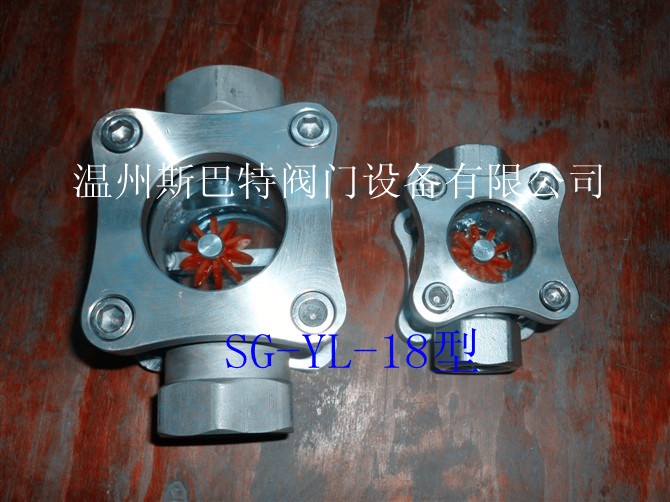

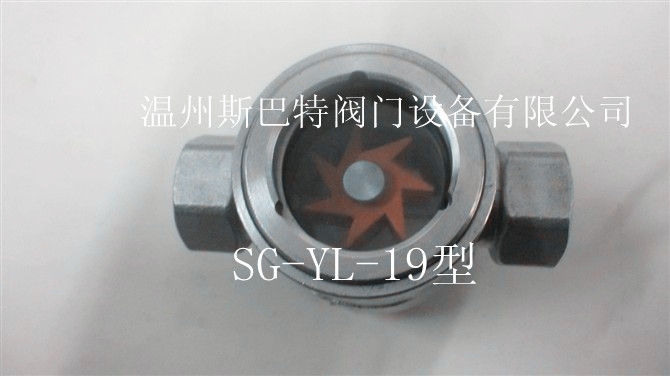

款式：SG-YL-1 SG-YL-16 SG-YL-6H SG-YL-26 SG-YL-2 SG-YL-3 SG-YL-4 SG-YL-5 SG-YL-18 SG-YL-23 SG-YL-19 SG-YL-23 SG-YL-23B SG-YL-41 SG-YL-60 SG-YL-61 SG-YL-90 SG-YL-300 SG-YL-900 SG-YL-11(J；W；Y；GM；WL)  SG-YL-25（C；W）

葉輪視鏡屬視鏡類是觀察管道內介質流動情況的必要附件。廣泛用于冷卻系統、稀油潤滑系統、供燃料系統、化工、化纖、醫藥、食品、電站、泵設備等工業生產裝置中，能隨時觀察液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產不可缺少的附件。其主要連接方式：螺紋式、焊接式、法蘭式。

葉輪視鏡工作原理

通過視窗玻璃透光式前提下目視葉輪或動或靜判斷介質是否流動或流速快慢情況，從而達到管路及設備是否正常運行。

基礎知識

　葉輪視鏡（屬視鏡類）與截止閥，保溫閥是(屬于閥門同類)它們使用特點，經過長期的觀察、摸索和思考在直通視鏡基礎上進行性能改良技術創新的一種新型視鏡類產品。

葉輪視鏡結構組件

葉輪視鏡由閥體、玻璃視窗、葉輪、緊固帽、密封圈、轉子軸六大元件組成。

閥體：碳鋼或不銹鋼鑄造，閥腔進出口由偏心型設計與中心型設計兩款

玻璃：鈣納玻璃；鋼化玻璃；硼硅玻璃；石英玻璃

葉輪：聚四氟乙烯；尼龍；金屬

轉子軸：不銹鋼

緊固帽：螺紋并帽；法蘭片

密封圈：丁晴橡膠墊片聚四氟乙烯墊片 金屬墊片 石墨墊片

葉輪視鏡設計特點

   閥體一體化鑄造設計符合儀表閥門制造工藝，外形美觀精密高，抗壓能力更強。制造工藝數控化，質量更可靠。多元化連接方式適應行業標準更廣。安裝方式垂直或水平雙用，拆卸更便捷。雙視窗或單視窗結構透視度高觀察更便利。視窗易拆卸，維護及保養一體化設計更合理。其更為重要設計特點為閥體進出口為偏流結構，介質至進口到出口經過流道在閥腔內帶動葉輪旋轉。從而判斷介質是否流動或流速快慢情況。附注：當管道介質處于飽和狀態且進出口有壓差時經過流道才會快速旋轉，當管道介質處于不飽和狀態且進出口有壓差時經過流道此時葉輪慢速旋轉，當管道介質處于滲漏狀態且進出口無壓差時經過流道無旋轉。

葉輪視鏡參數

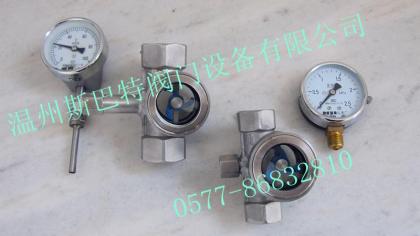

螺紋連接

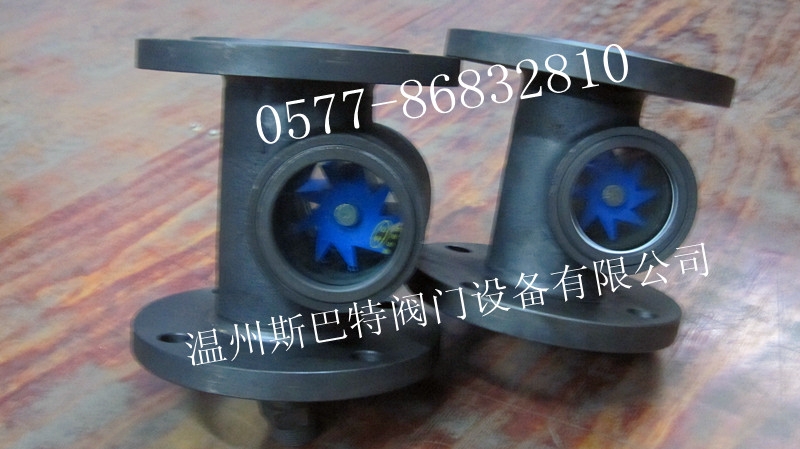

法蘭連接

焊接連接

玻璃視窗的維護及保養

1、葉輪視鏡是用于觀察液體、氣體、蒸汽等介質的流動反應設備，其視窗玻璃應保持干凈無灰塵。

2、葉輪視鏡的視窗玻璃屬宜損件，安裝視鏡時要小心輕放。

3、視鏡玻璃耐溫耐壓有一定的局限，具體根據實際情況而定。

以下提供國家標準玻璃制造工藝物理實驗參數：

耐溫： 鋼化硼硅玻璃≤200℃、石英玻璃≤1000℃、鋁硅玻璃≤450℃

耐壓： 鋼化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa     鋁硅玻璃≤6.4MP

4、允許急變溫度＜60℃，玻璃因溫差過大造成破裂。

 玻璃檢測標準：參照《化工管道手冊》和HGJ501-502-86      《壓力窗口視鏡》設計制造和驗收。

溫州斯巴特閥門設備有限公司從事石化儲運設備及管道特殊件的專業廠家，是中石化；化工部建設戰略伙伴的商家，國家電站配件供應廠家，并得到相關單位質量達標的認證。擁有較強的技術力量，先進的生產設備及檢測裝置。產品廣泛用于石化，醫藥，電力，冶金，紡織，食品，造紙等行業。

  公司創建以來，始終堅持“以人為本、技術創新”的經營理念，長期致力于石化儲運設備及管道特殊件的研制與開發。產品多次經省，市級鑒定，完全達到了相關行業標準規定的各項性能指標。同時與國內多個設計院所建立技術協作關系，不斷吸收消化國內外同行企業的先進技術，對原有產品進一步改進與完善，使產品更具品質優良，性能穩定，安裝簡便，品種規格齊全，呈系列化發展等特點。經過多年的打造，公司也已形成一套集研發、生產、銷售及售后服務于一體的科學管理體系。 “卓越品質、澤潤全球”是公司永遠的追求，斯巴特人本著“我們不滿足于今天”的企業精神，與時俱進、不斷創新，為使本公司成為具有國內外同行企業先進水品的石化儲運制造企業而努力，不斷為用戶提供優質產品，用自己的努力去為公司爭得榮譽，為公司的發展拓展空間。

企業文化

　　企業精神：

　　團結務實頑強拼搏銳意創新追求卓越

　　質量觀念：

　　科技領先品質求精真誠服務鑄就品牌

　　企業口號：

　　弘揚斯巴特精神,傳播斯巴特理念

　　企業價值觀：

　　勞動創造財富,品牌提升價值

　　經營戰略：

　　管理科學化人才國際化技術高新化產業多元化

　　品牌定位：

　　斯巴特閥門創中國典范，與世界同步

　　服務觀念：

　　高效 快捷 專業 周到

　　企業使命：

　　為民族工業提供優質的產品和服務

　　經營宗旨：

　　遵紀守法，確保安全，節能環保，真誠服務，爭創一流

　　文化理念：

　　穩定團結和諧積極奮發

溫州斯巴特生產：水流指示器 擺板視鏡 EXQ41W逆止型液流顯示器 流量指示器 觀視鏡 油視鏡 油流指示器 帶刻度流量計 葉輪視鏡 浮球視鏡 單壓視鏡 雙壓視鏡 管式流量指示器 雙視窗觀視鏡 玻璃管視鏡 直通視鏡  GD87-0912電廠水流視鏡 流動指示器 單管式葉輪視鏡 直通視鏡 三通視鏡 液流顯示器 過濾器 視盅 視水器 回水指示器 流量計視水器 視水鏡 目視流量計 金屬轉子流量計 溫度流量計 壓力流量計 止回閥 球閥 閘閥 截止閥等產品。

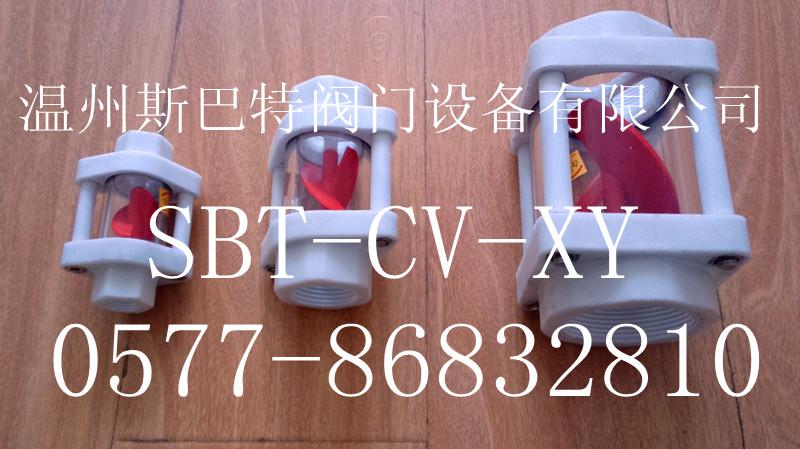

型號明細：SG-YL-1；SG-YL-2 ；SG-YL-3 ；SG-YL-4 ；SG-YL-5 ；SG-YL-16 ；SG-YL-18 SG-YL-11(J；W；Y；GM；WL) ；SG-YL-25（C；W）；SG-YL-19；SG-YL-23；SG-YL-23B；SG-YL-26；SG-YL-41；SG-YL-60；SG-YL-61；SG-YL-90；SG-YL-300；SG-YL-900；SG-FQ-2 ；SG-FQ-4 ；SG-FQ-7；SG-FQ-9；SG-FQ-12；SG-FQ-14；SG-FQ-29；SG-FQ-44 ；SG-FQ-45 SG-FQ-60；SG-FQ-61；SG-FQ-70；SG-FQ-80 ；SG-FQ-85 ；SG-FQ-200 ；SG-FQ-500 SG-NZ-KD；SGY-EXQ41；SGF-EXQ41；EXQ41W-16P；SG-BB；SG-BL；SG-NZ-41W  SG-BB-11；SG-NZ-11；SGY-EXQ41-1H ；SG-ZT-2 ；SG-ZT-3； SG-ZT-2A ；SG-ZT-910 ；SG-ZT-200 SG-ZT-300 ；SG-ZT-DJ11 ；SG-ZT-10 ；SG-ZT-20 ；SG-ZT-32 ；SG-ZT-77 ；SG-ZT-HJ ；SJ-BL-HJ ；SG-NZ-41W；SG-BB-41；SG-ZT-6;SG-YL-6;SG-ZT-DJ11；SG-ZT-DJ41 SG-YL-DJ41 SG-ZT-2 SJ-ZT-300；SG-ZT-200；SG-ZT-100 ；SJ-BL-Y ；SG-YL-DJ11 ；SG-2YL-41J ；SG-YL-41J ；SG-NG-41；SG-ZTYL-41J ；SG-BB-60H SG-FQ-45H ；SG-ZZ-2； SG-NZ-KD5； SG-NZ-KD1 ；SG-NZ-KD6 ；SG-NZ-KD7 ；SG-NZ-KD3 ；SBT-CV； SBT-WR ；SBT-BL ；SBT-CV-XL ；SBT-CV-FQ ；SBT-CV-GZK ；SBT-CV-GQK
