| 品牌 | 安得里斯 |
|---|---|
| 型號 | IS80-65-160 |
| 材質 | 鑄鋼 |
| 性能 | 不阻塞 |
| 原理 | 離心泵 |
| 泵軸位置 | 臥式 |
| 葉輪吸入方式 | 單吸式 |
| 葉輪結構 | 單片 |
| 葉輪數目 | 三葉片 |
| 流量 | 6.3-400（m3/h） |
| 揚程 | 5-125（m） |
| 汽蝕余量 | 6（m） |
| 許過最大粒徑 | 10（mm） |
| 吸入口徑 | 50-200（mm） |
| 材質:鑄鋼 | 性能:不阻塞 |
| 原理:離心泵 | 泵軸位置:臥式 |
| 葉輪吸入方式:單吸式 | 葉輪結構:單片 |
| 葉輪數目:三葉片 | 流量:6.3-400（m3/h） |
| 揚程:5-125（m） | 汽蝕余量:6（m） |
| 許過**大粒徑:10（mm） | 吸入口徑:50-200（mm） |

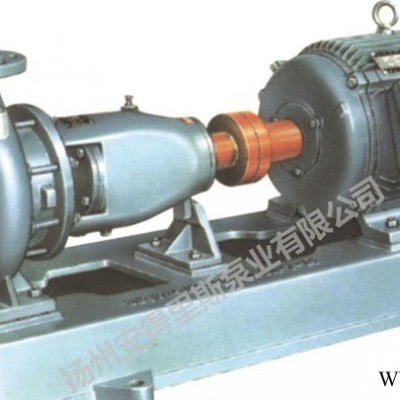

IS型單級單吸離心泵概述：
IS清水泵適用于工業和城市給水、排水，也可用于農業排灌及供輸送清水或物理化學性質類似于清水的其他液體之用，溫度不高80℃。
IS型單級單吸離心泵產品特點:
1、IS型根據國際標準ISO2858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承部件等組成。
2、IS型的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。
3、泵的殼體（即泵體和泵蓋）構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。
4、為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
5、泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
6、為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。
7、泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針方向旋轉。
IS型單級單吸離心泵參數范圍：
流量Q 5.4~400m3/s
揚程H 4~125m
IS型單級單吸離心泵型號說明：
IS125－100J－315A
IS－單級單吸離心清水泵
125－吸入口直徑
100－吐出口直徑
J－J表示降速使用
315－葉輪的名義直徑
A－A、B、C分別表示葉輪外徑經**、二、三次切割
