| 牽引電機功率 | 18kw(同步伺服電機） |
|---|---|
| 彎箍電機功率 | 7.5kw(同步伺服電機） |
| 切斷電機功率 | 4kw |
| 氣泵電機功率 | 4kw |
| 驅動器 | 22kw/7.5kw(同步伺服驅動器）雙驅動器 |
| 氣動系統壓力 | 大于0.7mpa |
| 產地 | 河北邢臺 |
| 產品別名 | 鋼筋彎箍機 鋼筋套子機 數控彎箍板筋機 |
| 產品用途 | 鋼筋彎曲 做套子 做箍筋 |
| 電源電壓 | 380V |
| 額定電壓 | 220V |
| 售后服務 | 上門服務 |
| 輸入轉速 | 90m/min |
| 彎曲半徑 | 180 |
| 整機重量 | 2400kg |
| 種類 | 鋼筋彎箍機 |
| 執行質量標準 | 國標 |
| 是否可定制 | 是 |
| 品牌 | 三旗開拓 |
| 型號 | SQ4-12 |

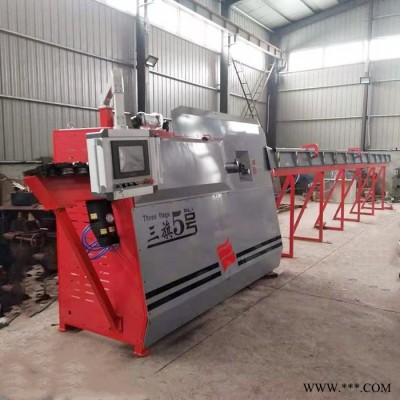

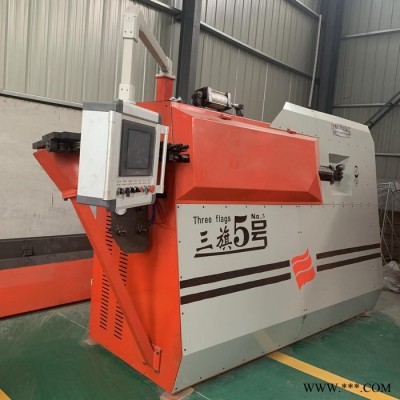

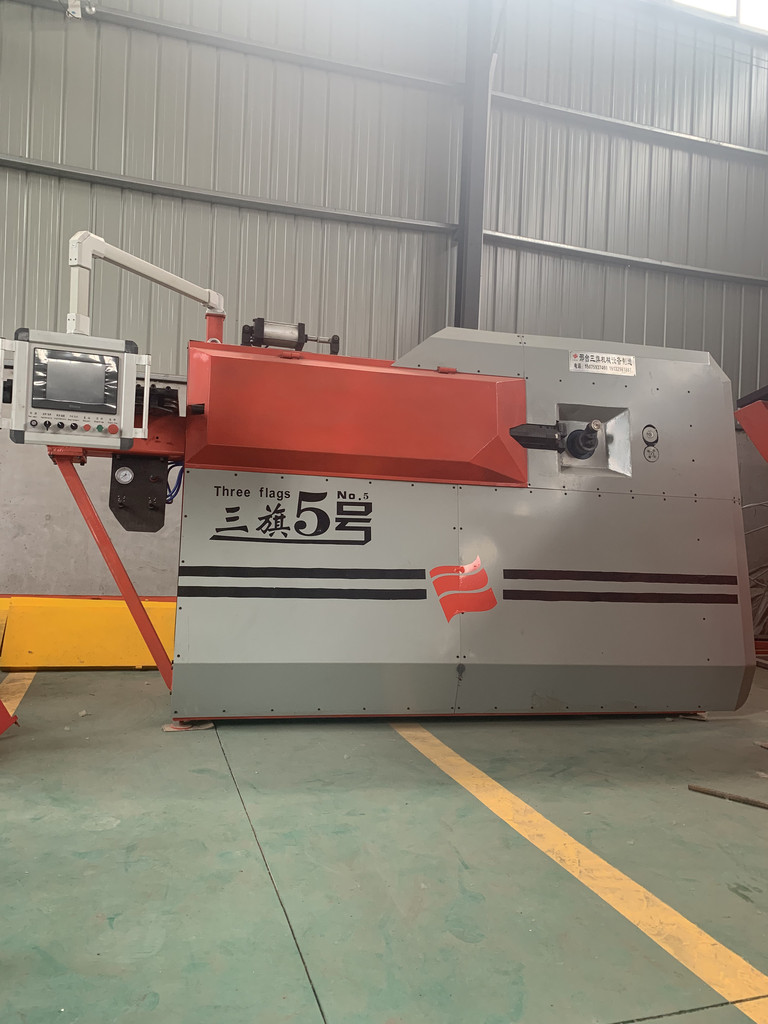

邢臺三旗鋼筋數控彎箍機屬于一種對鋼筋彎曲機結構的改進。本實用新型包括減速機、大齒輪、小齒輪、彎曲盤面，其特征在于結構中：雙級制動電機與減速機直聯作一級減速；小齒輪與大齒輪嚙合作二級減速；大齒輪始終帶動彎曲盤面旋轉；彎曲盤面上設置有中心軸孔和若干彎曲軸孔；工作臺面的定位方杠上分別設置有若干定位軸孔。由于雙級制動電機與減速機直聯作一級減速，輸入、輸出轉數比準確，彎曲速度穩定、準確，且可利用電氣自動控制變換速度，制動器可保證彎曲角度。利用電機的正反轉，對鋼筋進行雙向彎曲。中心軸可替換，便于維修?？梢圆捎弥悄芑刂?。
一、檢查機械性能是否良好、工作臺和彎曲機臺面保持水平；并準備好各種芯軸工具擋。
二、按加工鋼筋的直徑和彎箍機的要求裝好芯軸，成型軸，擋鐵軸或可變擋架，芯軸直徑應為鋼筋直徑的2.5倍。
三、檢查芯軸，擋塊、轉盤應無損壞和裂紋，防護罩緊固可靠，經空機運轉確認正常方可作業。
四、作業時，將鋼筋需彎的一頭插在轉盤固定備有的間隙內，另一端緊靠機身固定并用手壓緊，檢查機身固定，
確實安在擋住鋼筋的一側方可開動。
五、作業中嚴禁更換芯軸和變換角度以及調速等作業，亦不得加油或清除。
六、彎曲鋼筋時，嚴禁加工超過機械規定的鋼筋直徑、根數及機械轉速。
七、彎曲高硬度或低合金鋼筋時，應按機械銘牌規定換標**大限制直徑，并調換相應的芯軸。
八、嚴禁在彎曲鋼筋的作業半徑內和機身不設固定的一側站人。彎曲好的半成品應堆放整齊，彎鉤不得朝上。
九、轉盤換向時，必須在停穩后進行。
十、作業完畢、清理現場、保養機械、斷電鎖箱
全自動數控鋼筋彎箍機，數控鋼筋彎箍機，鋼筋彎箍機
調直系統特性 1.由水平和垂直的可自動調節的兩套矯直輪組成，結合4個牽引輪，由進口伺服電機驅動，確保鋼筋的矯直達到零誤差的精度。
2.彎曲和剪切機構：由進口伺服電機驅動，彎曲臂可高速旋轉和伸縮，剪切機構高速完成剪切動作，確保鋼筋彎曲精度。
3.控制系統：該機采用國外成熟控制系統，可靠性高。控制系統具有故障識別及報警功能。
4.可設計多達60個彎角以內的任何形狀的古今和輪廓型圖形，可儲存上成千上萬種以上不同的產品形狀，并設有儲存圖形庫，以便多品種大批量生產。
5.能夠連續生產任何形狀的產品，而不需要機械上的調整；在修正彎曲角度時也不需要中斷加工。
傳統工藝比較：
1.箍筋的傳統加工工藝一般是利用單機將盤圓鋼筋經過調制、切斷、彎箍等工序而分布實現。
其工藝較為落后，不能滿足現代施工進度的需要，且大量浪費剛才、占用較大的空間、用工多、生產率低、箍筋尺寸精度和形狀精度差。
2.數控彎箍機采用先進計算機數字控制，自動快速完成鋼筋調直、定尺、彎箍、切斷。該機效率極高，可替代20-30名鋼筋工人，在鋼筋加工領域獨樹一幟
數控彎箍機特性：
1.（數控彎箍機SQ-12）φ5～12mm盤筋→矯直→彎曲→剪切一次成型
2.（數控彎箍機SQ-12）1人操作
3.（數控彎箍機SQ-12）實際耗電：6kwh
4.（數控彎箍機SQ-12）集矯直、長度、彎曲、剪切于一體，生產效率高
5.（數控彎箍機SQ-12）采取進口伺服驅動，速度快，出力大，故障率底。
應用范圍廣泛用于建筑工地的鋼筋加工成型，液壓控制系統，左右雙踏板控制，安全系數高，質量好，效率高，受到廣大使用者的好評，是建機行業的**產品。
