| 規(guī)格 | 25A 380V |
|---|---|
| 適用范圍 | 煤礦井下 |
| 品牌 | 三樂 |
| 型號 | BHD2-25/380 |
| 加工定制 | 是 |
| 型號 | 額定電流 | 額定電壓 | 電纜通數 | 電纜**大外徑 | 外形尺寸 |
| BHD2-25/660（380）-2T | 25 | 660（380） | 2 | ф20 | 260*125*75 |
| BHD2-25/660（380）-3T | 25 | 660（380） | 3 | ф20 | 260*200*75 |
| BHD2-25/660（380）-4T | 25 | 660（380） | 4 | ф20 | 260*260*75 |
| BHD2-40/660（380）-2T | 40 | 660（380） | 2 | ф24 | 300*135*115 |
| BHD2-40/660（380）-3T | 40 | 660（380） | 3 | ф24 | 300*220*115 |
| BHD2-40/660（380）-4T | 40 | 660（380） | 4 | ф24 | 300*300*115 |
| BHD2-100/660（380）-2T | 100 | 660（380） | 2 | ф37 | 400*240*155 |
| BHD2-100/660（380）-3T | 100 | 660（380） | 3 | ф37 | 400*240*155 |
| BHD2-100/660（380）-4T | 100 | 660（380） | 4 | ф37 | 400*240*155 |
| BHD2-200/1140（660）-2T | 200 | 1140（660） | 2 | ф51 | 500*235*150 |
| BHD2-200/1140（660）-3T | 200 | 1140（660） | 3 | ф51 ф37 | 500*230*150 |
| BHD2-200/1140（660）-4T | 200 | 1140（660） | 4 | ф51 ф37 | 500*380*180 |
| BHD2-400/1140（660）-2T | 400 | 1140（660） | 2 | ф78 | 670*250*230 |
| BHD2-400/1140（660）-3T | 400 | 1140（660） | 3 | ф78 | 670*460*230 |
| BHD2-400/1140（660）-4T | 400 | 1140（660） | 4 | ф78 | 670*670*230 |
產品結構及外型尺寸

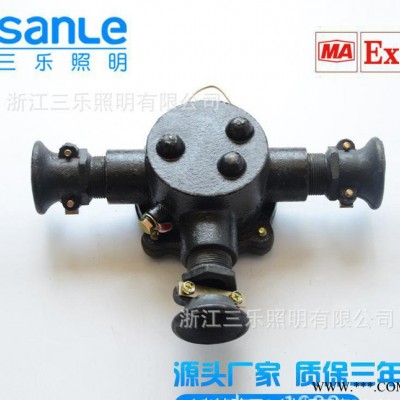

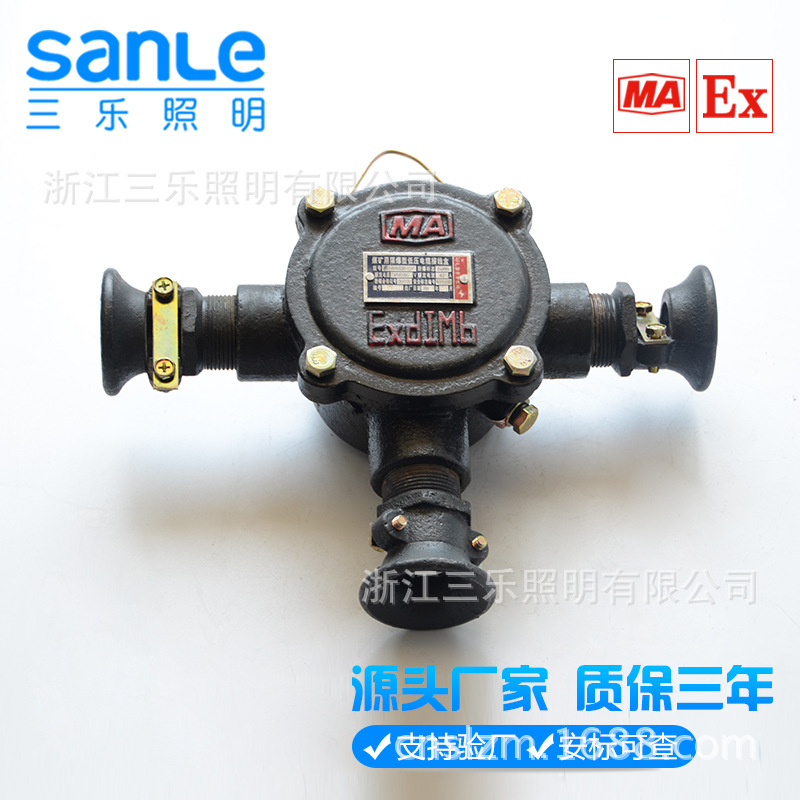

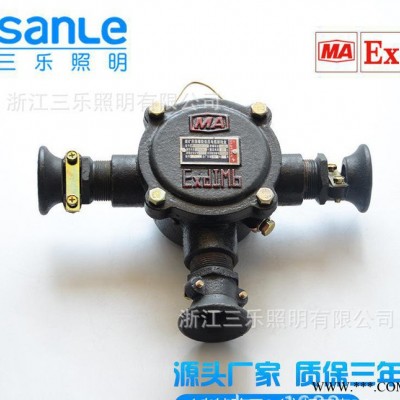

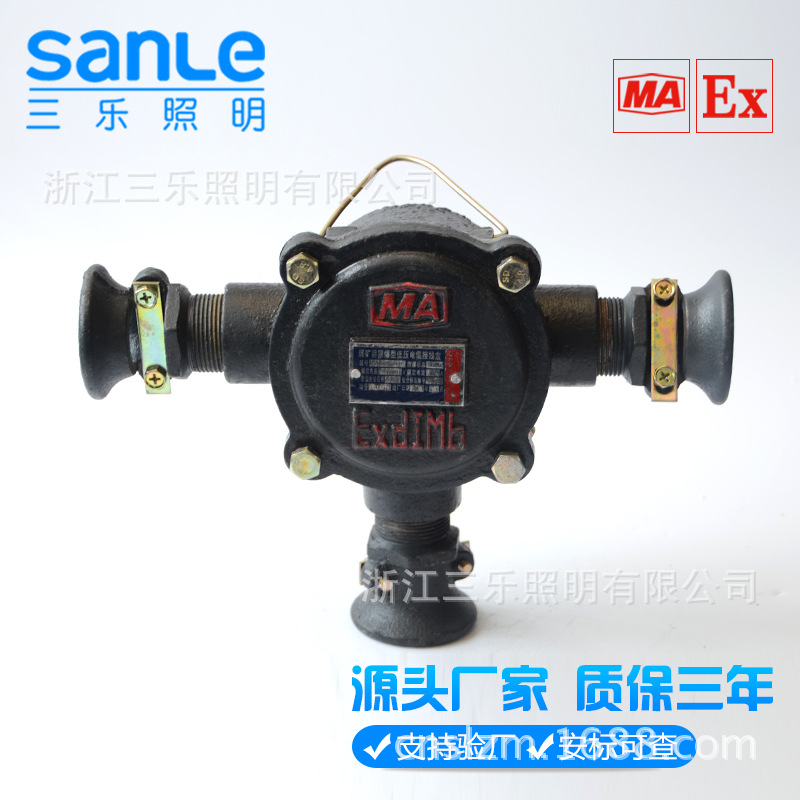

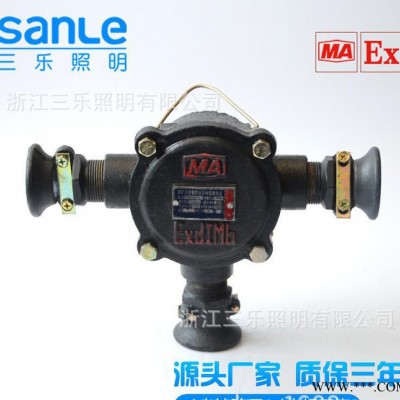

本系列產品由隔爆外殼（殼體、蓋）絕緣接線座、電纜引入裝置及內外接地裝置等組成。
防爆接線盒使用方法
1.本產品適用于工作電壓380，660，1140V電路中，電壓頻率：50HZ**大電流不大于25A，40A，100A，200A，400A。
2.裝拆電纜時，必須先切斷電源，然后打開頂蓋，引入裝置的電纜應按照表1的要求，所如采用其它規(guī)格的電纜，請配相應內徑的密封圈，導線在與接線柱連接時，須注意保持電氣間隙，當只用一個引入裝置時，另一個必須用金屬堵板堵住。
3.蓋體裝配好后，必須擰緊定位螺釘，拆卸時，必須先松開定位螺釘。
防爆接線盒故障分析與處理
在確何接線正確的情況下，發(fā)生故障請按下表進行分析與處理。
防爆接線盒注意事項
使用時應按照煤礦安全規(guī)程要求使用。
盒蓋上的產品編號標志不得損壞，以確保售后服務。
