| 適用介質 | 液壓油 |
|---|---|
| 公稱壓力 | 380（MPa） |
| 材質 | 鋁合金或者碳鋼 |
| 適用溫度 | 常溫（℃） |
| 適用范圍 | 壓力機過載保護 |
| 安裝形式 | 油箱底腳安裝 |
| 產品別名 | 過載保護裝置 |
| 品牌 | SUNRISE |
| 型號 | SR-OLP |
| 加工定制 | 是 |

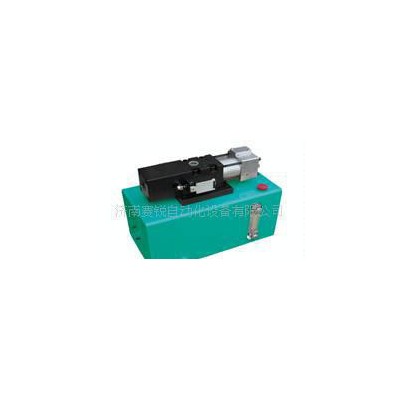

產品名稱： | 壓力機過載保護裝置 | |
產品型號： | SR-OLP | |
產品備注： |
| |
產品類別： | 壓力機過載保護裝置 |
具 體 介 紹 |
用途及性能簡述
本過載保護裝置用來保護壓力機及模具在沖壓作業中，受過載而不被損壞。它與滑塊液壓墊、供氣管路、壓力油管路及微動開關電氣線路組成過載保護系統，可實現以下功能：
1、壓力機正常工作時，滑塊液壓墊有一定的預壓力；
2、壓力機過載時，滑塊緊急停止；
3、滑塊液壓墊的壓力小于設定的預壓力時，滑塊不能動作。
特點
一體式結構，體積小、重量輕、操作簡單；
動作精度高，卸荷油壓控制在設定壓力的10％以內；
反應速度快，過載時1/1000秒內壓力機滑塊停止運動；
設溫度補償閥，不會因油溫上升而引起壓力變動；
安裝位置靈活，可直接安裝在滑塊上，也可與油箱一起安裝在機身上。
規格參數
| 型號項目 | OLP8S-L | OLP8S-H | OLP12S-L | OLP12S-H | OLP20-L | OLP20-H | |||||
| 溢流直徑a(mm) | 8 | 12 | 20 | ||||||||
| 供氣壓力PL(kgf/cm?) | 3-6.0 | ||||||||||
| 預壓力PA(kgf/cm?) | 50～140 | 50～140 | 70～190 | ||||||||
| 卸荷壓力PB(kgf/cm?) | 170～260 | 250～400 | 180～330 | 320～390 | 200～310 | 270～380 | |||||
| 工作油 | 液壓油ISO VG32～56 | ||||||||||
| 工作溫度（℃） | 5～60 | ||||||||||
| 外形尺寸 | 282×102×80 | 282×102×80 | 310×121×88 | ||||||||
| 重量（Kg） | 6 | 6 | 11 | ||||||||
