| 電壓比 | 380:220/200 |
|---|---|
| 電源相數 | 三相 |
| 額定功率 | 2-20KW |
| 冷卻方式 | 自然冷式 |
| 頻率特性 | 低頻 |
| 外形結構 | 屏蔽式 |
| 鐵心形狀 | 其它 |
| 冷卻形式 | 干式 |
| 繞組數目 | 多繞組 |
| 防潮方式 | 密封式 |
| 鐵心結構 | 心型 |
| 效率(η) | 99.8% |
| 品牌 | 潤宇 |
| 型號 | RST |

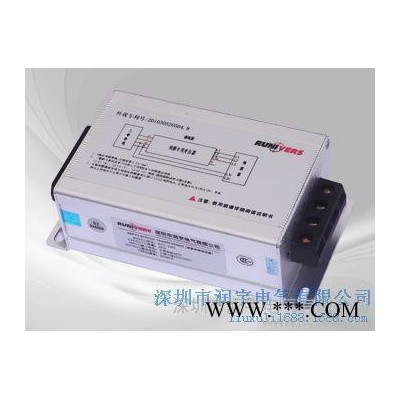

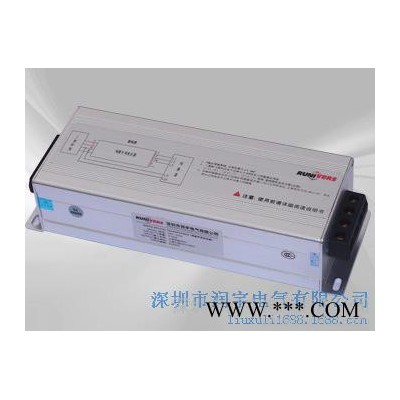

產品概述：
RST系列電源是專門針對伺服電機而設計的供電電源。智能型伺服電子變壓器誕生于工業化程度高的歐美，2000年前后，伺服變壓器技術進入中國市場，這是個新能源領域的朝陽產業。尤其是深圳市潤宇電氣有限公司自主研發的伺服變壓器獲得國家專利，技術領先，完全可以替代進口產品。
伺服變壓器是傳統變壓器的更新?lián)Q代、轉型升級產品。主要解決歐美、臺灣等進口伺服系統與中國電網不匹配的問題，可以替換380VAC變200VAC或220VAC傳統三相干式變壓器，且無諧波輸出，凈化了電網，對伺服驅動器起到一定的保護作用。
產品特點：
*伺服電機專用電源
*實現了智能化自動調節伺服系統所需電流，輸出電流不受電壓波動影響，使伺服電機發揮更好的性能
*具有體積小、重量輕、效率高
*發熱量小、無噪音、抗干擾、電磁兼容性好
*瞬時過載能力強，可達額定電流的3-5倍；
*性能優越，效率≥99.8%；
*安全可靠,質保五年，設計壽命長達二十年以上；
*可并聯運行
技術參數：
| 型 號 | RST-4500 | |
| 容 量 | 4500 | |
| 輸 入 | 電壓 | 3Φ380V（三相四線） |
| 頻率 | 50/60HZ | |
| 輸 出 | 電壓 | 3Φ220V或3Φ200V（三相三線） |
| 頻率 | 50/60HZ | |
| 電流 | 13.0A | |
| 效率 | ≥99.8% | |
| 操 作 | 溫度 | -10℃—+50℃ |
| 環 境 | 濕度 | -20℃—+85℃ |
| 工作制式 | 可長期連續工作 | |
| 保護功能 | 過壓、欠壓、過載保護 | |
| 散熱方式 | 自冷 | |
| 外形尺寸mm | 145×75×45 | |
| 重 量（凈重）KG | 0.5 | |
接線信號描述：
| 產品標識 | 描述 |
| U/V/W | 三相交流輸入端(火線) |
| N | 交流輸入端（零線）零線線徑取火線線徑的1.4倍 |
| L1/L2/L3 | 交流輸出端（火線） |
| A | 單相交流輸出端 |
| B | 單相交流輸出端 |
| 備注： | |
| 電子變壓器的A、B端可為伺服器的L1C、L2C和PC電源供電； | |
| 設備上需要單相AC220V用電的地方，都可在變壓器前用一根火線和一根零線取電； | |
選型指南：
| 伺服變壓器型號 | 伺服電機容量（KW） | 備注 |
| ↓ | ↓ |
|
| RST-2000 | 2.0 | 選擇伺服電機容量接近或相符的型號 |
| RST-3000 | 3.0 | |
| RST-4500 | 4.5 | |
| RST-5500 | 5.5 | |
| RST-7500 | 7.5 | |
| RST-11000 | 11.0 | |
| RST-15000 | 15.0 | |
| RST-20000 | 20.0 | |
| RST-30000 | 30.0 | |
| RST-45000 | 45.0 | |
| RST-60000 | 60.0 |
常配伺服電機：
| 三菱 | 安川 | 松下 | 三洋 |
| 臺達 | 東元 | 富士 | 日立 |
| 埃斯頓 | 歐姆龍 | AB | 法拉克 |
| 施耐德 | 路斯特 | 科比 | 倫茨 |
| 廣數 | 華大 | 登奇 | …… |
應用領域：
該產品廣泛應用于數控機床、包裝機械、印刷機械、紡織設備、試驗機、自動化生產線等一切要求三相380V變?nèi)?00V或220V的伺服電機負載。
