| 適用機床 | 加工中心 |
|---|---|
| 產品別名 | 過濾機 |
| 是否庫存 | 否 |
| 是否批發 | 否 |
| 是否提供加工定制 | 是 |
| 類型 | 過濾機 |
| 適用對象 | 水 |
| 性能 | 精密過濾 |
| 樣式 | 立式 |
| 用途 | 固液分離 |
| 原理 | 重力沉降法 |
| 濾料類型 | 無紡布 |
| 品牌 | 云帆 |
| 型號 | 云帆過濾 |

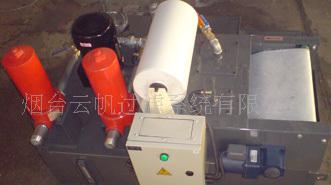

立式加工中心用過濾系統
1.冷卻液**終過濾精度：5微米，包括切削液冷卻箱、重力過濾、重力紙帶式過濾器、精過濾四次過濾過程。即機床冷卻液由機床出水口流入接屑盒粗濾，經過渡泵打入深液池紙質過濾機過濾，再由高壓泵打入精密過濾器精密過濾
2.水泵流量：50L/min
3.水泵揚程：50m。
4..水箱設計高度200毫米
5.水箱接料處設計尺寸為400*360毫米
6.主要部件：過渡水箱（1套）；過渡水泵（1套）；低位報警器（1套）；接屑盒（1套）；管路（1套）；深液池紙質過濾機（1套）；凈液箱（1套）；高壓泵（1套）；精密過濾器（2套）
立式加工中心用過濾系統
1.冷卻液**終過濾精度：5微米，包括切削液冷卻箱、重力過濾、重力紙帶式過濾器、精過濾四次過濾過程。即機床冷卻液由機床出水口流入接屑盒粗濾，經過渡泵打入深液池紙質過濾機過濾，再由高壓泵打入精密過濾器精密過濾
2.水泵流量：50L/min
3.水泵揚程：50m。
4..水箱設計高度200毫米
5.水箱接料處設計尺寸為400*360毫米
6.主要部件：過渡水箱（1套）；過渡水泵（1套）；低位報警器（1套）；接屑盒（1套）；管路（1套）；深液池紙質過濾機（1套）；凈液箱（1套）；高壓泵（1套）；精密過濾器（2套）
五軸加工中心切削液箱技術要求
1、冷卻泵流量150L/min，揚程大于40m，冷卻液壓力3bar，液箱容量約1500L。
2、切削液冷卻系統應配過濾裝置，帶液位報警和阻塞報警，冷卻液過濾精度不低于30μm。
3、外形尺寸限制：長度≤4500mm，寬度≤1000mm，高度約400mm。
4、切削液回水接口尺寸為2寸，切削液進水接口尺寸廠家自定。
5、附切削液回路原理圖，在設計切削液箱時，考慮把閥塊集成到整個切削液箱中，水泵出口分為2路，一路為主軸刀具中心出水，一路為主軸切削液進水，各配置分水塊，兩位兩通電磁換向閥，單向閥。
