| 材料 | 不銹鋼 |
|---|---|
| 測量范圍 | 0-800℃ |
| 類型 | 熱電偶 |
| 品種 | 裝配式不銹鋼接線盒熱電偶 |
| 聯接型式 | 無固定裝置 |
| 分度號 | S型 |
| 品牌 | 銳文 |
| 型號 | WRP-130B |
| 加工定制 | 是 |

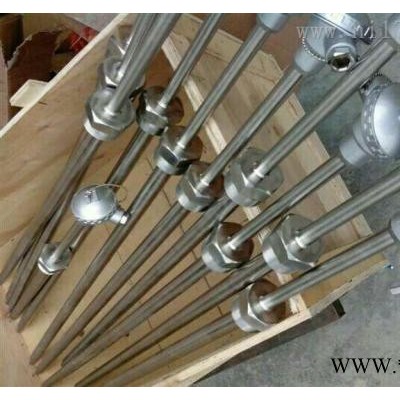

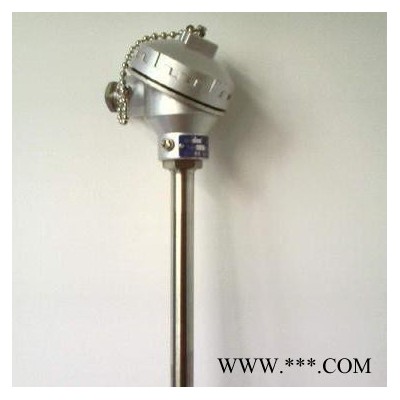

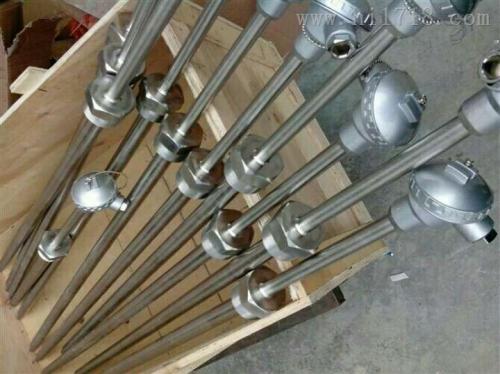

WRP-130B裝配式不銹鋼接線盒熱電偶
工業用裝配式不銹鋼接線盒熱電偶作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從0℃-1800℃范圍內的液體、蒸汽和氣體介質以及固體的表面溫度。
根據規定，我廠從1987年起開始生產符合IEC國際標準分度號的鉑銠30－鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－銅鎳、銅－銅鎳、鐵－銅鎳等型式熱電偶，應符合JB/T9238-1999標準。 工作原理 熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端叫參比端。當測量和參比端存在溫差時**會在回路時產生熱電流，接上顯示儀表，儀表上**指示出熱電偶所產生的熱電動勢的對應溫度值。 熱電偶的熱電動熱勢將隨著測量端溫度升高面增長，熱電動熱勢的大小只和熱電偶導體材質以及兩端溫差有關、和熱電極的長度、直徑無關。 裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電太組成基本結構，閾配以各安裝固定裝置組成。
| 熱電偶類別 | 代號 | 分度號 | 測溫范圍 | 允許偏差△t℃ |
| 鉑銠30－鉑銠6 | WRR | B | 0-1800 | ±1.5℃或±0.0025∣t∣ |
| 鉑銠10－鉑 | WRP | S | 0-1600 | ±1.5℃或±0.0025∣t∣ |
| 鎳鉻－鎳硅 | WRN | K | 0-1300 | ±2.5℃或±0.0075∣t∣ |
| 鎳鉻－銅鎳 | WRE | E | 0-800 | ±2.5℃或±0.0075∣t∣ |
