加工定制	是
適用范圍	多級泵 清水泵 污水泵

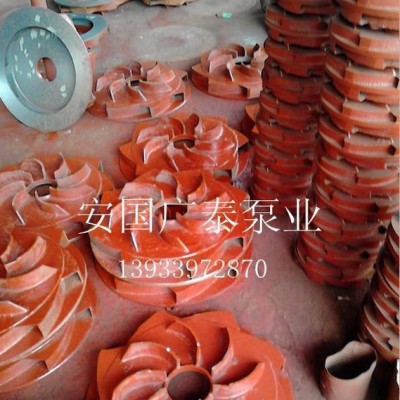

產品別名	水泵配件 葉輪 聯軸器 泵軸 軸承體
品牌	廣泰
型號	D12-25X7

型號意義

D型多級泵是臥式、單吸、多級分段式離心泵。泵的進口水平，出口垂直，用拉緊螺栓將泵的吸入段、中段、出水段聯結成一體。泵轉子部件主要由裝在軸上的葉輪、平衡盤等零件組成，轉子兩端由用黃油潤滑的單列向心滾柱軸承支承。轉子軸向力由平衡盤平衡。   泵的密封：進水段、中段、出水段之間的靜止結合面采用二硫化鉬密封，也有用紙墊密封，拆后重裝時必須用原材料密封，為防止水進入兩端軸承，采用“O”型膠圈及擋水圈密封。泵的轉動部份與固定部份之間由密封環、導葉套和填料密封。填料腔中通入有一定壓力的水，起水封和冷卻作用。   泵的傳動是通過聯軸器由電機直接驅動，從電機方向看泵，泵為順時針方向旋轉。  。   泵轉子部件主要由裝在軸上的葉輪、平衡盤等零件組成，轉子兩端由用黃油潤滑的單列向心滾柱軸承支承。轉子軸向力由平衡盤平衡。   泵的密封：進水段、中段、出水段之間的靜止結合面采用二硫化鉬密封，也有用紙墊密封，拆后重裝時必須用原材料密封，為防止水進入兩端軸承，采用“O”形膠圈及擋水圈密封。泵的轉動部份與固定部份之間由密封環、導葉套和填料密封。填料腔中通入有一定壓力的水，起水封和冷卻作用。   泵的傳動是通過聯軸器由電機直接驅動，從電機方向看泵，泵為順時針方向旋轉。

100D 16×5
100——吸入口直徑為100毫米
D——單吸多級節段式離心泵
16×5——單吸揚程為16米，級數為5級



泵的型號	級數	9流量 Q		揚程 H ( 米 )	轉速 n ( 轉 / 分 )	功率 N(KW)		效率 （η % ）	允許吸上真空高度 Hs( 米 )	葉輪 直徑 （毫米）
		m3/h	升 / 秒			輔功率	電機 功率
50D-8 65D-8	3	12.6 18.0 21.6	3.5 5.0 6.0	29.1 25.5 21.9	2950	1.815 1.935 1.98	2.2	55 64.5 65	7.05 6.6 6.2	94
	4	12.6 18.0 21.6	3.5 5.0 6.0	38.8 34.0 29.2	2950	2.42 2.58 2.64	3	55 64.5 65	7.05 6.6 6.2	94
	5	12.6 18.0 21.6	3.5 5.0 6.0	48.5 42.5 36.5	2950	3.025 3.225 3.30	4	55 64.5 65	7.05 6.6 6.2	94
	6	12.6 18.0 21.6	3.5 5.0 6.0	58.2 51.0 43.8	2950	3.63 3.87 3.96	5.5	55 64.5 65	7.05 6.6 6.2	94
	7	12.6 18.0 21.6	3.5 5.0 6.0	67.9 59.5 51.1	2950	4.235 4.515 4.62	5.5	55 64.5 65	7.05 6.6 6.2	94
	8	12.6 18.0 21.6	3.5 5.0 6.0	77.6 68.0 58.4	2950	4.84 5.16 5.28	7.5	55 64.5 65	7.05 6.6 6.2	94
	9	12.6 18.0 21.6	3.5 5.0 6.0	87.3 76.5 65.7	2950	5.445 5.805 5.940	7.5	55 64.5 65	7.05 6.6 6.2	94
80D-12	2	21.6 34.6 39.6	6.0 9.6 11	28.8 22.8 19.0	2950	2.46 2.84 2.82	4	69 75 72	6.8 6.7 6.6	110
	3	21.6 34.6 39.6	6.0 9.6 11	43.2 34.2 28.5	2950	3.69 4.26 4.23	5.5	69 75 72	6.8 6.7 6.6	110
	4	21.6 34.6 39.6	6.0 9.6 11	57.6 45.6 38.0	2950	4.92 5.96 5.64	7.5	69 75 72	6.8 6.7 6.6	110
	5	21.6 34.6 39.6	6.0 9.6 11	72.0 57.0 50.5	2950	6.15 7.10 7.05	11	69 75 72	6.8 6.7 6.6	110
	6	21.6 34.6 39.6	6.0 9.6 11	86.4 68.4 60.0	2950	7.38 8.52 8.46	11	69 75 72	6.8 6.7 6.6	110
	7	21.6 34.6 39.6	6.0 9.6 11	100.8 79.8 69.5	2950	8.61 9.94 9.87	15	69 75 72	6.8 6.7 6.6	110
	8	21.6 34.6 39.6	6.0 9.6 11	115.2 91.2 79.0	2950	9.84 11.36 11.28	15	69 75 72	6.8 6.7 6.6	110
	9	21.6 34.6 39.6	6.0 9.6 11	129.6 102.9 88.5	2950	11.07 12.78 12.69	18.5	69 75 72	6.8 6.7 6.6	110

80D-30	3	43.2	12	90	2950	15.1	22	70	6	162
	4	43.2	12	120	2950	20.1	30	70	6	162
	5	43.2	12	150	2950	25.2	30	70	6	162
	6	43.2	12	180	2950	30.2	37	70	6	162
	7	43.2	12	210	2950	35.3	45	70	6	162
	8	43.2	12	240	2950	40.3	55	70	6	162
	9	43.2	12	270	2950	45.4	55	70	6	162
	10	43.2	12	300	2950	50.4	75	70	6	162
100D-45	3	54 85 97	15 23 27	100 90 80	2950	23.7 30.7 30.5	37	62 78 70	6.8 5.1 4.2	200
	4	54 85 97	15 23 27	150 135 120	2950	35.6 46.0 45.7	55	62 78 70	6.8 5.1 4.2	200
	5	54 85 97	15 23 27	200 180 160	2950	57.5 61.5 61.0	75	62 78 70	6.8 5.1 4.2	200
	6	54 85 97	15 23 27	250 225 200	2950	69.4 76.7 76.0	90	62 78 70	6.8 5.1 4.2	200
	7	54 85 97	15 23 27	300 270 240	2950	71.2 92.0 91.5	110	62 78 70	6.8 5.1 4.2	200
	8	54 85 97	15 23 27	350 315 280	2950	83.0 107.0 106.5	132	62 78 70	6.8 5.1 4.2	200
	9	54 85 97	15 23 27	400 360 320	2950	95.0 122.5 122.0	160	62 78 70	6.8 5.1 4.2	200
	10	54 85 97	15 23 27	450 405 360	2950	107.0 138.0 137.0	160	62 78 70	6.8 5.1 4.2	200

,,

100D-24	2	36 54 72	10 15 20	53 48 40	2950	9.44 10.52 11.04	15	55 67 71	7.5 7 6.5	150
	3	36 54 72	10 15 20	79.5 72 60	2950	14.16 15.78 16.5	18.5	55 67 71	7.5 7 6.5	150
	4	36 54 72	10 15 20	106 96 80	2950	18.88 21.04 22.08	30	55 67 71	7.5 7 6.5	150
	5	36 54 72	10 15 20	132.5 120 100	2950	23.6 26.5 27.6	30	55 67 71	7.5 7 6.5	150
	6	36 54 72	10 15 20	159 144 120	2950	28.32 31.56 33.12	37	55 67 71	7.5 7 6.5	150
	7	36 54 72	10 15 20	185.5 168 140	2950	33.04 36.82 39.64	45	55 67 71	7.5 7 6.5	150
	8	36 54 72	10 15 20	212 192 160	2950	37.76 42.08 44.16	55	55 67 71	7.5 7 6.5	150
	9	36 54 72	10 15 20	238.5 216 180	2950	42.5 47.41 46.82	55	55 67 71	7.5 7 6.5	150
	10	36 54 72	10 15 20	265 240 200	2950	47.2 52.68 58.53	75	55 67 71	7.5 7 6.5	150
100D-16	2	37.6 54.0 72.0	11 15 20	36.8 31.0 20.4	2950	5.6 6.0 6.3	7.5	71 76 66	6.7 6.6 6.3	132
	3	37.6 54.0 72.0	11 15 20	55.2 46.5 30.6	2950	8.4 9.0 9.45	15	71 76 66	6.7 6.6 6.3	132
	4	37.6 54.0 72.0	11 15 20	73.6 62.0 40.8	2950	11.2 12.0 13.6	18.5	71 76 66	6.7 6.6 6.3	132
	5	37.6 54.0 72.0	11 15 20	92.0 77.5 51.0	2950	14.0 15.0 16.75<, /DIV>	22	71 76 66	6.7 6.6 6.3	132
	6	37.6 54.0 72.0	11 15 20	110.4 93.0 61.2	2950	16.8 18.0 19.9	22	71 76 66	6.7 6.6 6.3	132
	7	37.6 54.0 72.0	11 15 20	128.8 105.8 71.4	2950	19.6 21.0 23.05	30	71 76 66	6.7 6.6 6.3	132
	8	37.6 54.0 72.0	11 15 20	147.2 124.0 81.6	2950	22.4 24.0 26.2	30	71 76 66	6.7 6.6 6.3	132
	9	37.6 54.0 72.0	11 15 20	165.6 139.5 91.8	2950	25.5 27.0 28.35	37	71 76 66	6.7 6.6 6.3	132
125D-25	2	72.0 101 119	30 28 33	51.20 43.00 35.00	2950	14.20 15.20 15.30	22	70.50 77.50 77.00	6	156
	3	72.0 101 119	30 28 33	76.80 64.50 52.50	2950	21.30 22.80 22.95	30	70.50 77.50 77.00	6	156
	4	72.0 101 119	30 28 33	102.4 86.0 70.0	2950	28.40 30.40 30.60	37	70.50 77.50 77.00	6	156
	5	72.0 101 119	30 28 33	128 107.5 87.5	2950	35.50 38.00 38.25	45	70.50 77.50 77.00	6	156
	6	72.0 101 119	30 28 33	153.6 129.0 105.0	2950	42.60 45.60 45.90	55	70.50 77.50 77.00	6	156
	7	72.0 101 119	30 28 33	179.2 150.5 122.5	2950	49.70 53.20 53.55	75	70.50 77.50 77.00	6	156
	8	72.0 101 119	30 28 33	204.8 172.0 140.0	2950	56.80 60.80 61.20	75	70.50 77.50 77.00	6	156
	9	72.0 101 119	30 28 33	230.4 193.5 157.5	2950	63.90 68.40 68.85	90	70.50 77.50 77.00	6	156
150D-30	3	119 155 190	33 43 53	98.10 92.10 84.00	1480	43.05 50.4 58.06	75	74 77 75	7.5 6.9 5.8	305
	4	119 155 190	33 43 53	130.8 122.8 112.8	1480	57.4 67.2 77.42	90	74 77 75	7.5 6.9 5.8	305
	5	119 155 190	33 43 53	163.5 152.5 140.0	1480	71.75 84.0 96.78	110	74 77 75	7.5 6.9 5.8	305
	6	119 155 190	33 43 53	196.2 184.2 168.2	1480	86.10 100.8 116.16	132	74 77 75	7.5 6.9 5.8	305
	7	119 155 190	33 43 53	228.9 214.9 196.0	1480	100.45 117.60 135.52	160	74 77 75	7.5 6.9 5.8	305
	8	119 155 190	33 43 53	261.6 245.6 224	1480	114.8 134.4 154.88	180	74 77 75	7.5 6.9 5.8	305
	9	119 155 190	33 43 53	294.3 276.3 252	1480	139.15 151.2 174.24	180	74 77 75	7.5 6.9 5.8	305
	10	119 155 190	33 43 53	327 307 280	1480	143.5 168 193.7	225	74 77 75	7.5 6.9 5.8	305
200D-43	2	190 288 346	53 80 96	90.6 81.6 74.0	1480	64.6 80.0 88.6	110	73 80 78	7.2 5.7 4.5	360
	3	190 288 346	53 80 96	135.9 122.4 111.0	1480	96.9 120.0 132.9	155	73 80 78	7.2 5.7 4.5	360
	4	190 288 346	53 80 96	181.2 163.2 148.0	1480	129.2 160.0 177.2	225	73 80 78	7.2 5.7 4.5	360
	5	190 288 346	53 80 96	226.5 204.6 185.0	1480	161.5 200.0 221.5	260	73 80 78	7.2 5.7 4.5	360
	6	190 288 346	53 80 96	271.8 244.8 222.0	1480	193.8 240.0 265.8	300	73 80 78	7.2 5.7 4.5	360
	7	190 288 346	53 80 96	317.10 285.6 259.0	1480	226.1 280.0 310.1	350	73 80 78	7.2 5.7 4.5	360
	8	190 288 346	53 80 96	362.4 326.4 296.0	1480	258.4 320.0 354.4	410	73 80 78	7.2 5.7 4.5	360
	9	190 288 346	53 80 96	407.7 367.2 333.0	1480	290.7 360.0 398.7	410	73 80 78	7.2 5.7 4.5	360





故障原因及排除方法

故障現象 可能產生的原因 排除方法 1、水泵不吸水,壓力表及真空表的指針劇烈跳動 注入水泵的水不夠,水管與儀表漏水      再往泵內注入,擰緊堵塞漏氣處。  2、水泵不吸水，真空表示高度真空。 底盤沒打開，或已經堵塞，吸水管阻力太大，吸水高度太高。 校正或更改底閥情況?；蚋奈?降低吸水高度。 3、壓力表有壓力，然而水泵仍不出水。 出水管阻力太大，旋轉方向不對，葉輪堵塞。水泵轉數不夠 檢查或縮短水管與檢查電機。取下水管接頭，清洗葉輪增加水泵軸, 的轉數 4、流量低于設計要求 水泵堵塞。密封環磨損過多。轉數不足。 清洗水泵及管子，更換密封環。增加水泵軸的轉數 5、水泵消耗的功率過大 填料壓蓋太緊。填料函發熱葉輪磨損。水泵供水量增加。 放松填料壓蓋。更換葉輪。增加出水管阻力來降低流量。 6、水泵內部聲音反常水泵不上水。 流量太大，吸水管內阻力過大、在吸水處有空氣滲入。所吸送液體溫度過高。 增加出水管內阻力以減少流量，檢查泵及水管。檢查底閥，減小吸水高度，堵塞漏氣處，降低吸水高度。 7、水泵震動 泵軸與電機不在同一中心線上，或泵軸承彎曲。 把水泵和電機的軸中心線對準。 8、軸承過熱 沒有軸，水泵與電機軸不在同一中心線上。 加油。把軸中心線對準，檢查或清洗軸承體。
