| 加工定制 | 是 |
|---|---|
| 種類 | 角度 |
| 材料 | 金屬 |
| 材料物理性質 | 絕緣體 |
| 材料晶體結構 | 單晶 |
| 制作工藝 | 集成 |
| 輸出信號 | 繼電器 |
| 防護等級 | IP67 |
| 品牌 | RION |
| 型號 | HCA141A |
產品介紹

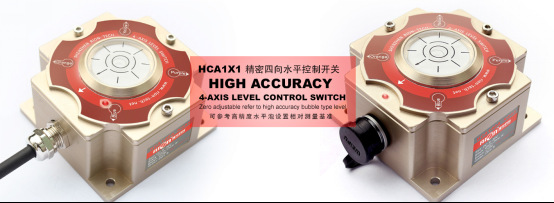

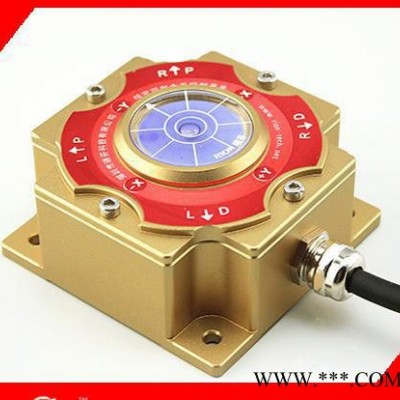

HCA141A是RION公司研發的一款全溫高精度精密四向水平控制開關，外觀設計集成高精度水平泡，專業應用于水平安全報警與平臺調平檢測相關行業。用戶自行設定報警角度閥值，并可參考高精度水平泡進行設定出廠測量基準，解決了設備出廠以后無參考標準校準的問題，當傳感器檢測超過安全傾角值時會輸出一個無緣觸點繼電器信號（驅動電流1A），打開電子閥進行控制相對應的液壓支腿調平。產品設計精密，對溫度和線性度進行了再次補償，集成了短路、瞬間高壓、極性、涌浪等全面保護功能，適合各種惡劣工業環境作業。在產品的可靠性與穩定性上也采用工業級MCU、三防PCB板、進口電纜、寬溫金屬外殼等各種措施來提高產品的工業級別。
主要特性
●單軸四向傾角測量 ●精度：參考性能表 ●RS232串口輸出
●繼電器輸出（常開常閉） ●寬溫工作-40～+85℃ ●分辨率0.01°
●IP67防護等級 ●高抗振性能>2000g ●電源指示燈提示
●客戶可自設報警角度值 ●可參考水平泡設零點功能 ●正/反向輸可選

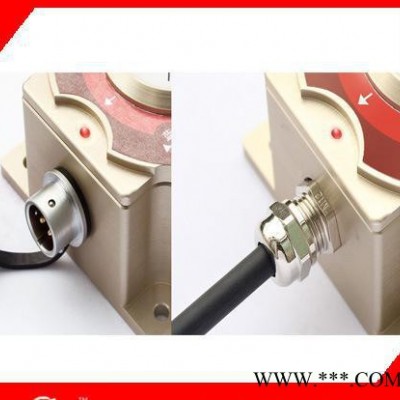

●DC 9～36V寬電壓輸入 ●航空插件或直接引線可選（默認直接引線1m）
產品應用
●工程機械車 ●鐵路機車監測 ●各種工程機械傾角測量
●石油鉆井設備 ●雷達車輛平臺檢測 ●地下鉆機姿態導航
●船舶航行姿態測量 ●盾構頂管應用 ●地質設備傾斜監測
●智能挖掘機/起重機/吊機/樁機/鉆機/特種車/礦山車/軌道車/救火車/高空作業車/架橋機

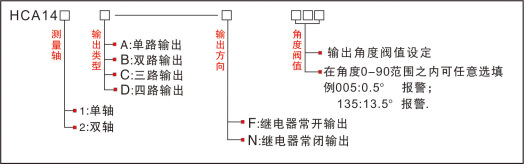

產品訂購信息
例：HCA141A-F005 ：代表單軸/單路/繼電器常開輸出/0.5°報警
備注：1）不同的型號對應不同的線色功能定義，訂貨前請參考訂購信息型號描述進行下單。
2) 出廠默認報警閥值：±2°（也可根據客戶需求定制）;
3）常開常閉解釋：N （常閉輸出）平時狀態常閉，超過報警閥值**變成常開;
F (常開輸出) 平時狀態常開，超過報警閥值**變成常閉;

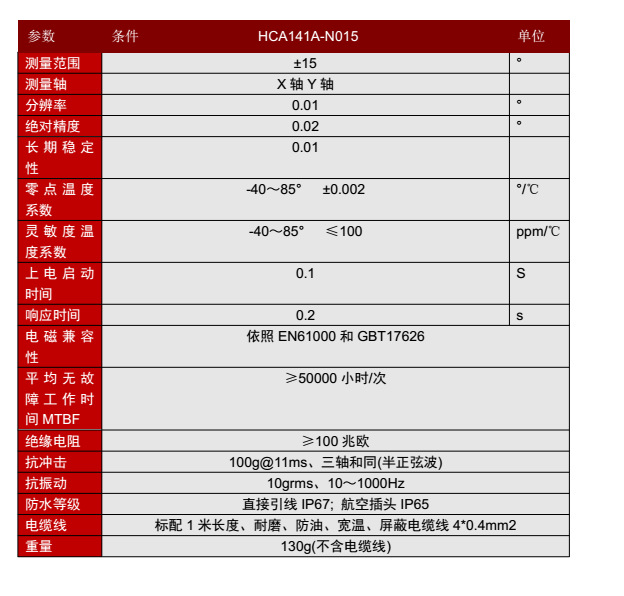

產品性能指標

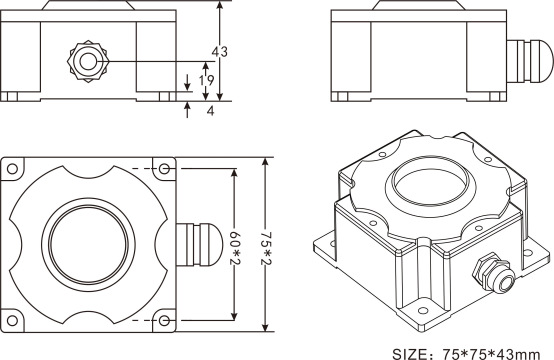

產品尺寸圖
產品尺寸：W75mm*L75mm*H43MM
產品安裝測量方向
請按照正確的方法進行安裝傾角開關，不正確的安裝會導致測量誤差，傳感器的安裝面與被測量面固定必須緊密、平整、穩定，如果安裝面出現不平容易造成傳感器測量夾角誤差。
傳感器軸線與被測量軸線也必須平行，兩軸線盡可能不要產生夾角。

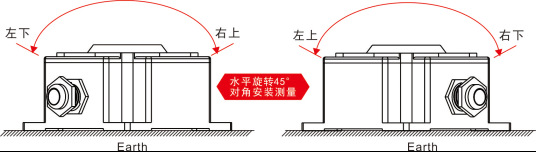

HCA141系列傾角開關測量時，傳感器與被測量面進行水平旋轉45度安裝測量，方便對角支腿調平用戶使用。
了解更多產品請?jiān)L問瑞芬科技官方網站www.rion-tech.net
