| 關鍵詞 | 小型高壓離心風機 小型高壓鼓風機 小型離心風機 物料輸送風機 小型高壓風機 9-19離心風機 |
|---|---|
| 證書 | ISO9001 3A |
| 產地 | 山東淄博 |
| 材質 | 碳鋼 |

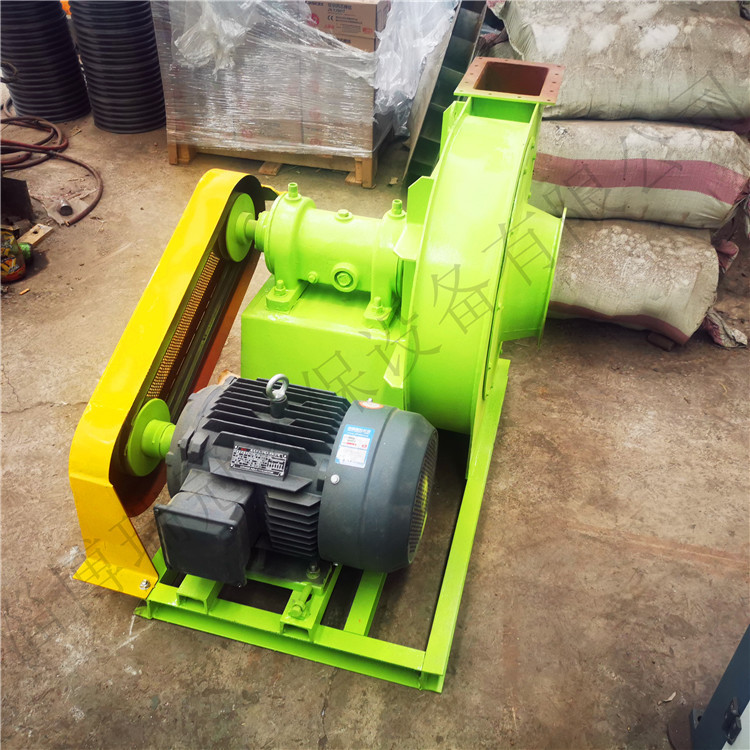

| 傳動方式 | 皮帶式 |
| 電壓 | 380V |
| 級數 | 單級 |
| 類型 | 高壓鼓風機 |
| 配套電機功率 | 5.5KW |
| 適用面積 | 1111 |
| 輸入功率 | 3.0-250 |
| 性能 | 低噪音風機 |
| 葉輪直徑 | 11.9 |
| 葉片數 | 10 |
| 用途 | 物料輸送管道風機 |
| 噪聲 | 60-70db |
| 種類 | 工業離心風機 |
| 重量 | 45kg |
| 軸功率 | 3.0-250 |
| 轉速 | 2900r/mim |
| 風機壓力 | 高壓風機 |
| 氣流方向 | 離心式 |
| 品牌 | 儒風 |
| 型號 | 9-19 |
| 加工定制 | 是 |
| 渦輪頭材質 | 鋼制 |
| 旋轉方式 | 左旋右旋均可 |
一、性能特點：
1、9-19、9-26系列高壓離心通風機是經委和機電部推廣的節能風機產品；
2、輸送物料、空氣及無腐蝕性不自燃、不含粘性物質的氣體；
3、輸送的介質溫度不超過80、所含塵土及硬質顆粒不大于150mg/3。
二、適用范圍：

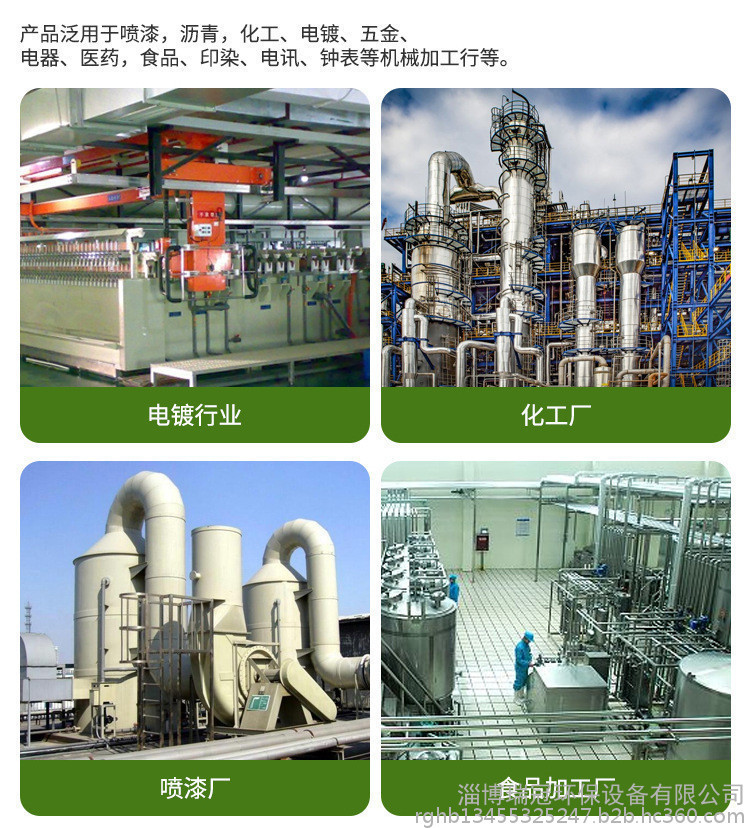

適用于一般鍛冶、玻璃、陶瓷、電鍍、蓄電池等行業的高壓強制通風和糧食、飼料、礦粉、塑料等加工行業的物料輸送。
用途
9-19、9-26型離心通風機，一般用于鍛冶爐及高壓強制通風，亦可用于輸送物料、空氣及無腐蝕性不自燃、不易爆、不易揮發、不含粘性物質的氣體。介質溫度一般不超過50℃ 不超過80℃），介質中所含塵土及硬質顆粒不大于150mg/m3。
結構形式
本通風機為單吸入式，有No.4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13個機號。

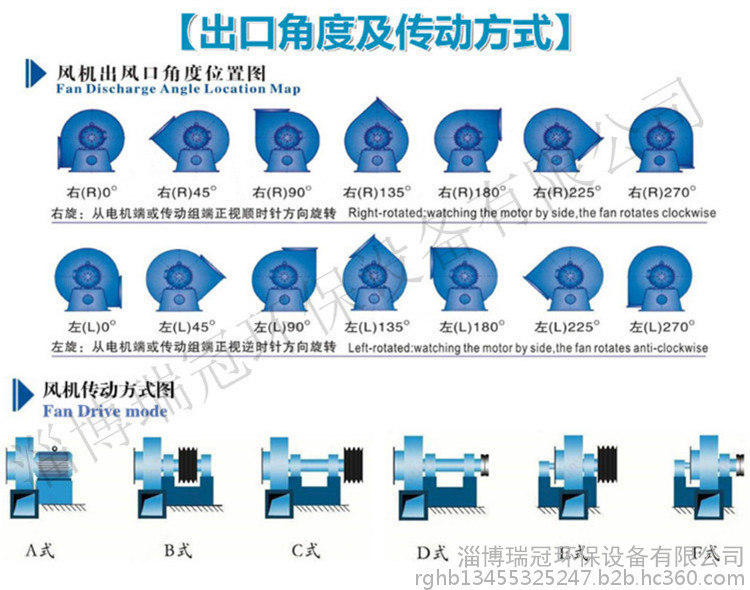

通風機可制成右旋和左旋兩種形式。從電動機一端正視，如葉輪順時針旋轉稱右旋風機，以“右”表示，逆時針旋轉稱左旋風機，以“左”表示。
風機的出口位置以機殼的出口角度表示?！白蟆薄坝摇本芍瞥?°、45°、90°、135°、180°、225°共6種角度。
風機的傳動方式為A式（No.4-6.3）和D式（No.7.1-16）兩種。
結構特點
No.4-6.3主要由葉輪、機殼、進風口、支架等組成；No.7.1-16主要由葉輪、機殼、進風口、傳動組等組成。
（1）葉輪，9-19型風機葉片為12片，9-26型風機葉片為16片。均屬前向彎曲葉型。葉輪擴壓器外緣*圓周速度不超過140m/s。葉輪成型后經靜、動平衡校正，故運轉平穩。
（2）機殼，用普通鋼板焊接成蝸形殼整體。
（3）進風口，做成收斂式流線型的整體結構，用螺栓固定在前蓋板組上。
（4）傳動組，由主軸、軸承管、聯軸器等組成。主軸由鋼制成。軸質箱整體結構，采用球軸承，用軸承潤滑脂潤滑。
