| 產地 | 山東淄博 |
|---|---|
| 材質 | 碳鋼/不銹鋼 |
| 電壓 | 380V |
| 風量 | 1111-130390m3/h |
| 功率 | 5.5-280KW |
| 規格 | 111*111 |
| 配套電機功率 | 5.5-280KW |
| 適用范圍 | 電子,制藥,醫療,通風換氣,通風,機械設備,化工,工業,工廠,火力發電,工業除塵,蒸汽鍋爐通引系統,輸送煙氣,礦井通風 |
| 性能 | 低噪音風機 |
| 葉片數 | 12 |
| 用途 | 排煙風機 化工除塵 通風換氣 |
| 重量 | 50kg |
| 軸功率 | 5.5-185KW |
| 轉速 | 1450/2900r/mim |
| 風機壓力 | 中壓/高壓風機 |
| 氣流方向 | 離心 |
| 品牌 | 儒風 |
| 型號 | 4-73 4-72 4-68 5-47 6-41 8-39 9-38 4-79 8-09 9-12 |
| 加工定制 | 是 |
| 渦輪頭材質 | Q235/不銹鋼 |
一、
用途
離心通風機可用于一般工廠及大型建筑物的室內通風換氣，既可用來輸入氣體，也可用來輸出氣體。輸送氣體的種類為空氣和其它不自燃、對人體無害的、對鋼鐵材料無腐蝕性的氣體。氣體內不許有粘性物質，所含的塵土及硬質顆粒物不大于150mg/m3，氣體溫度不得超過80℃。
形式
風機可制成順時針旋轉或逆時針旋轉兩種形式。從電機一端正視，葉輪順時針旋轉，稱為順旋風機，以“順”表示；按逆時針旋轉，稱為逆旋風機，以“逆”表示。

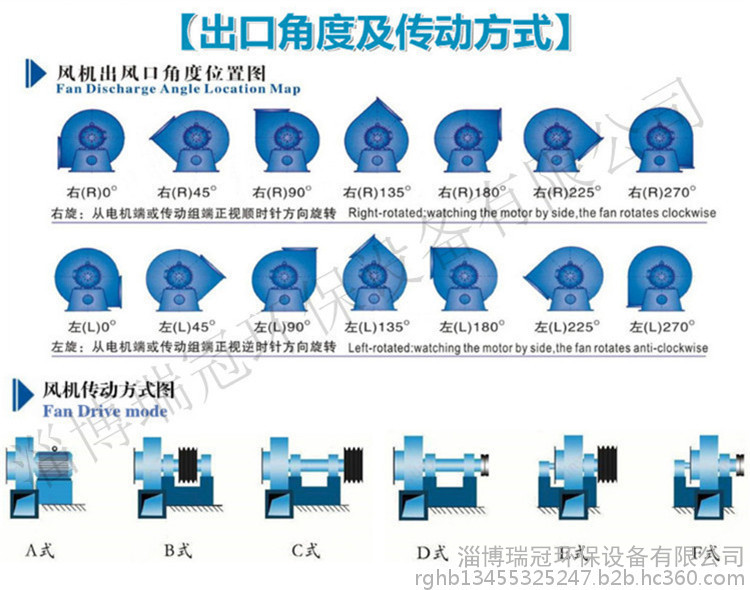

風機的出口位置，以機殼的出風口角度表示。4-79型風機No.3-12在出廠時均做成一種形式，使用單位根據要求再安裝成所需要的位置，訂貨時不需注明。No.3出風口位置調整范圍是0°-225°，間隔是45°。No.3.5-6出風口位置調整范圍0°-225°，間隔是22.5°，No.3-6的傳動方式為A式傳動；No.7-8出風口調整范圍是0°-180°，風機間隔是22.5°，No.7-8的傳動方式為C式傳動；No.10-20傳動方式為E式傳動，出風口位置制成固定的三種：0°、90°.180°，不能調整，訂貨時需注明。No.10-20的雙進風形式均制成出風口位置固定的三種：0°、90°、180°，傳動方式為E式傳動，訂貨時需注明。
結構特點

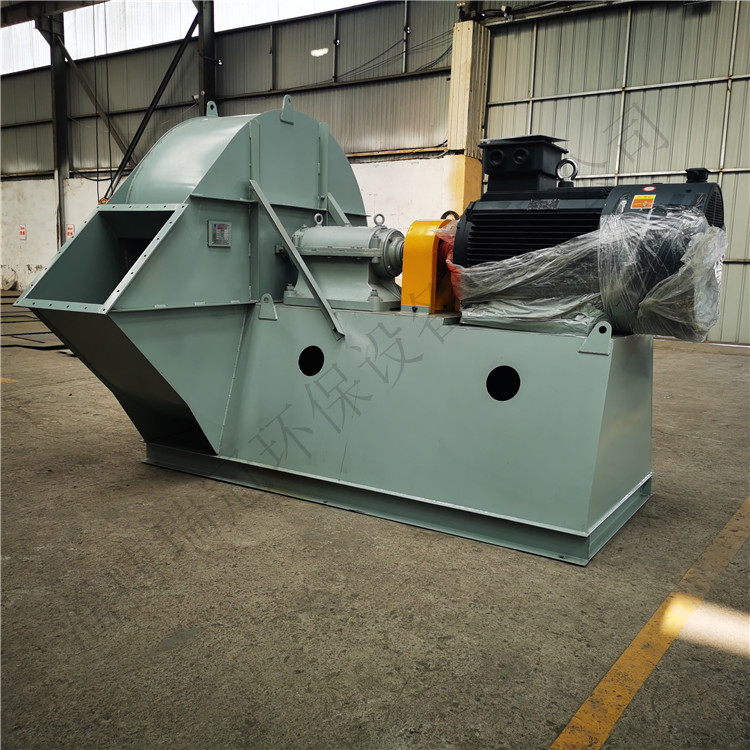

4-72型風機中的No.3-6風機主要由葉輪、機殼、進風口等部分配直聯電動機組成；No.7-20除具有上述部分外，還有傳動部分等。
1）葉輪由16個后傾的圓弧薄板型葉片、曲線型前盤和平板后盤組成，均用鋼板制成，并經過動平衡校正，空氣性能良好、效率高、噪聲低、運轉平衡。
2）機殼制成兩種不同形式，No.3-12機殼做成整體，不能拆開；No.14-20的機殼制成兩開式，沿中分水平面分成兩半，由螺栓聯接。
3）進風口制成整體，裝入風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。
4）傳動部分由主軸、軸承箱、滾動軸承、帶輪組成。
