| 產地 | 山東淄博 |
|---|---|
| 證書 | ISO9001 |
| 材質 | 碳鋼/不銹鋼 |
| 電壓 | 380V |
| 風量 | 3242-110666 |
| 功率 | 5.5-160KW |
| 規格 | 100*100 |
| 配套電機功率 | 5.5-160KW |
| 適用范圍 | 制藥,醫療,通風換氣,通風,機械設備,化工,工業,工廠,火力發電廠,工業除塵 |
| 性能 | 低噪音風機 |
| 葉片數 | 9 |
| 用途 | 工業鍋爐配套風機 火力發電廠中蒸汽鍋爐的通引風機系統 通風換氣 工業除塵 |
| 重量 | 500 |
| 軸功率 | 5.5-160KW |
| 轉速 | 960-2900r/min |
| 風機壓力 | 中壓風機 |
| 氣流方向 | 離心 |
| 品牌 | 儒風 |
| 型號 | 8-39 9-38 4-73 4-68 5-47 5-48 6-41 9-35 8-29 |
| 加工定制 | 是 |
| 渦輪頭材質 | 碳鋼/不銹鋼 |
形式
（1）該風機制成單吸入，機號有No.4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16十三種。

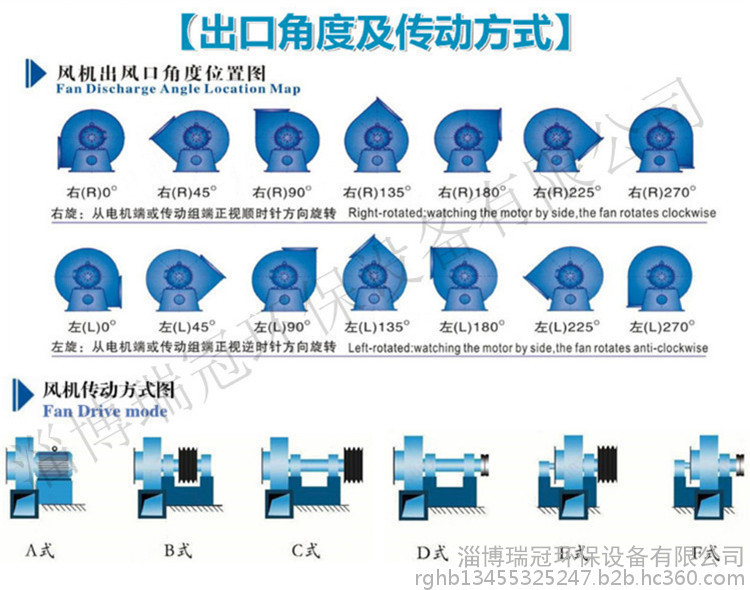

（2）該風機又可制成順時針旋轉或逆時針旋轉兩種形式，從傳動部正視風機，如葉輪順時針旋轉稱為順時針旋轉風機，以順時針表示；葉輪
逆時針旋轉稱為逆時針旋轉風機，以逆時針表示。
（3）風機的出口位置以機殼的出口角度表示。順逆時針旋轉風機均可制成0°、45°、90°、135°、180°、225°六種角度。
結構特點

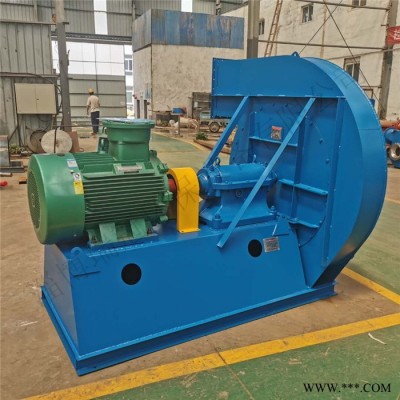

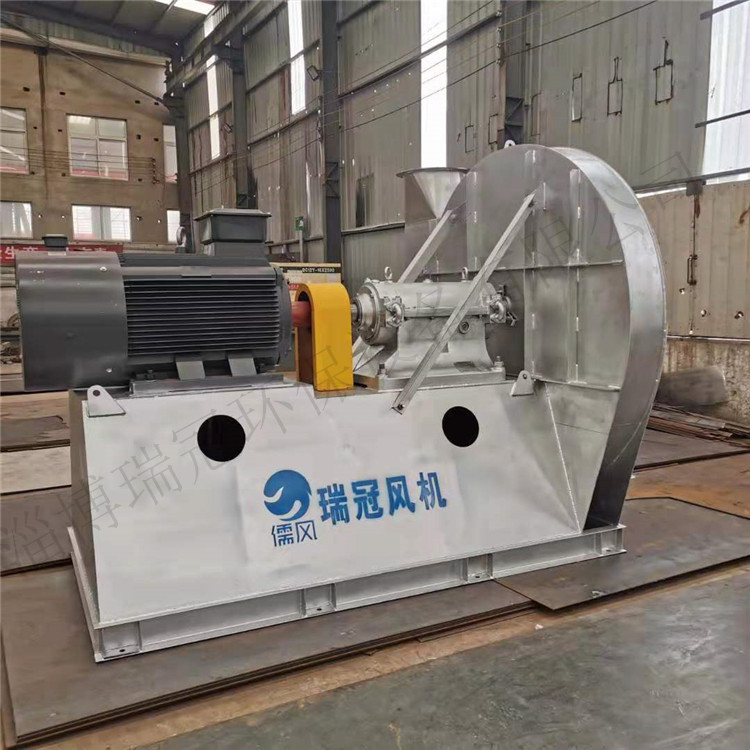

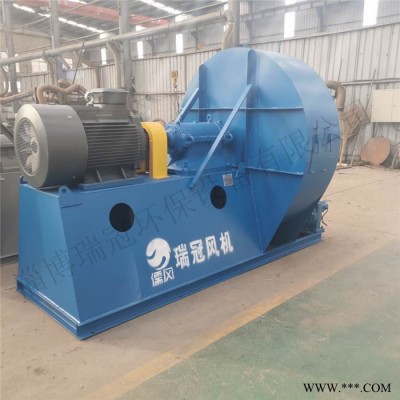

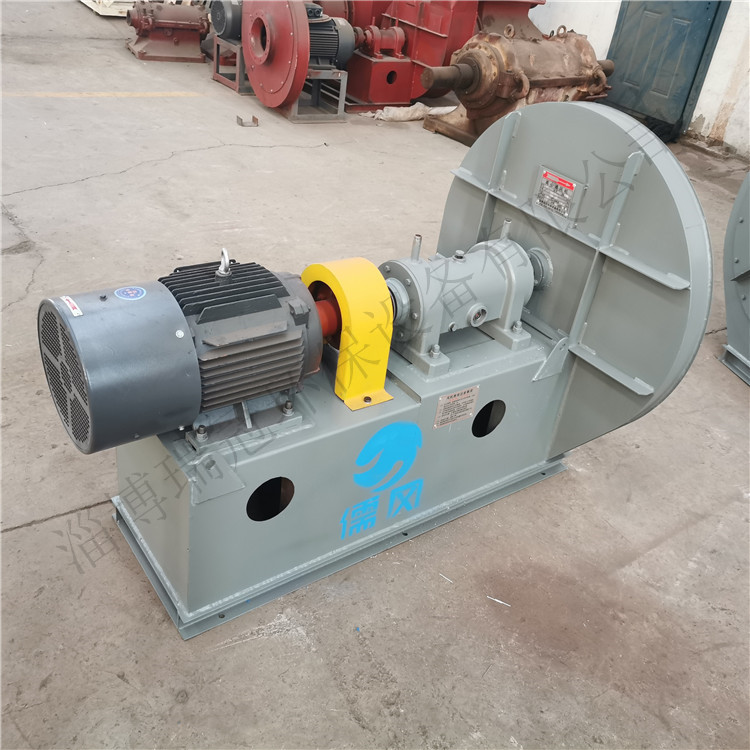

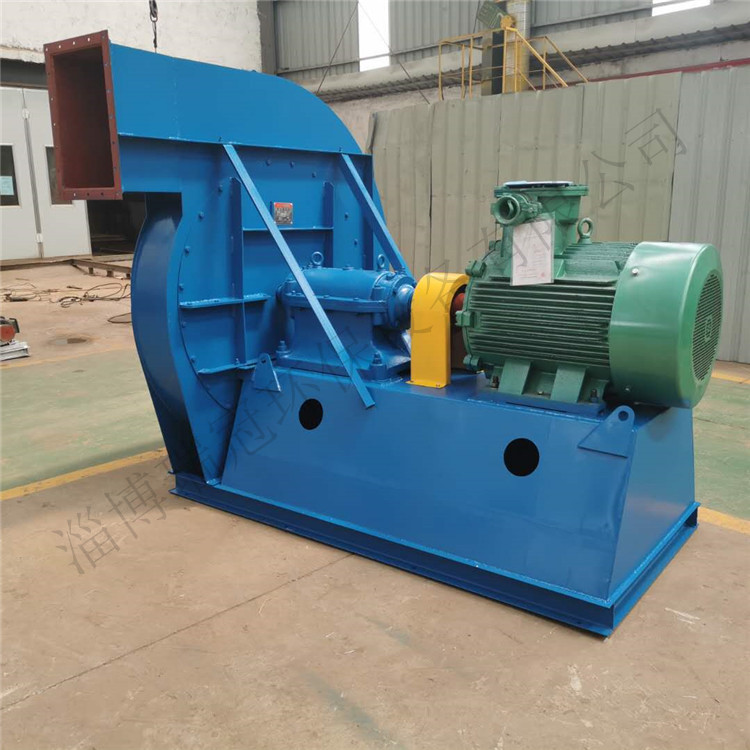

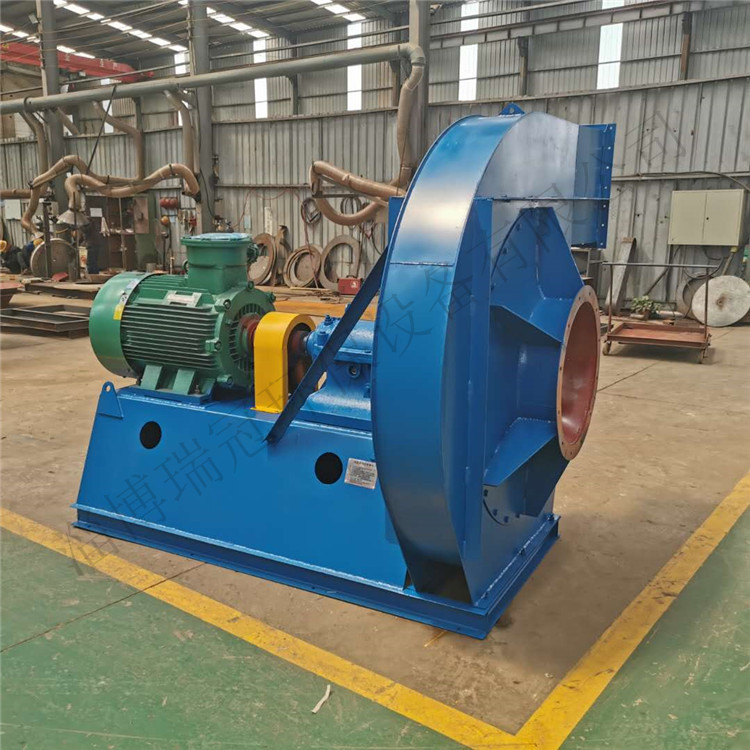

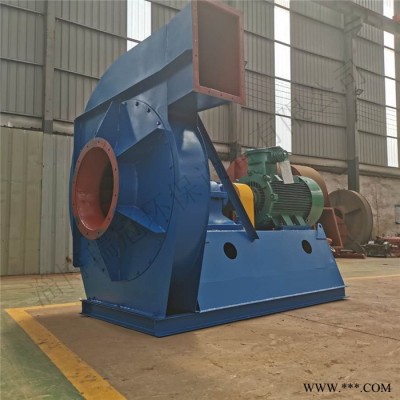

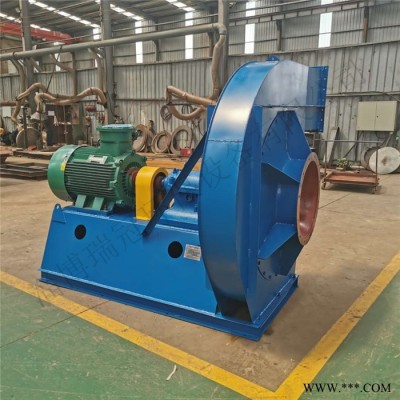

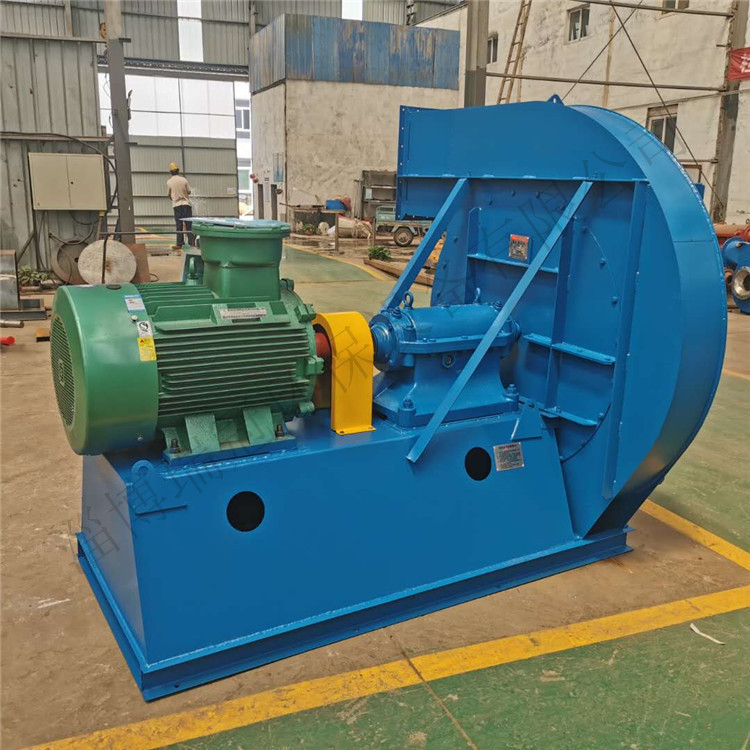

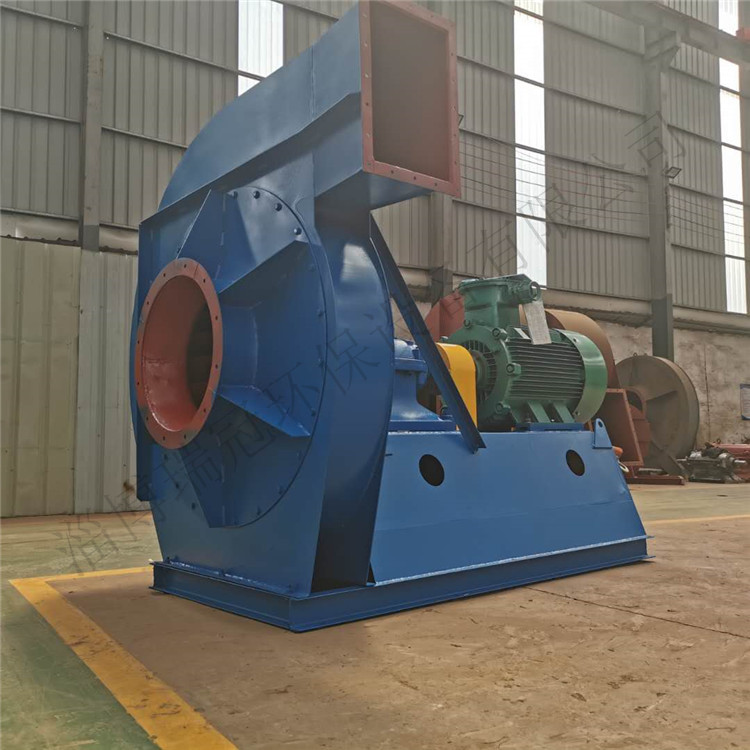

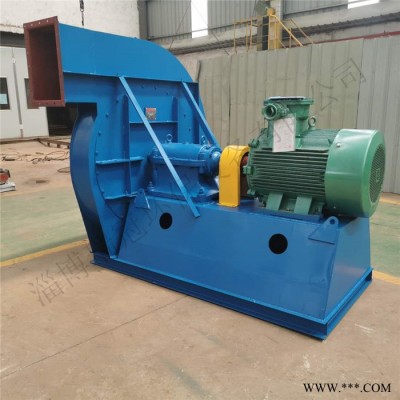

風機由葉輪、機殼、進風口、傳動組、調節門等部件組成。
（1）葉輪材料為Q345（16Mn），長短相間前向彎曲葉片。葉輪成型后經靜、動平衡校正，因此運行平穩可靠。

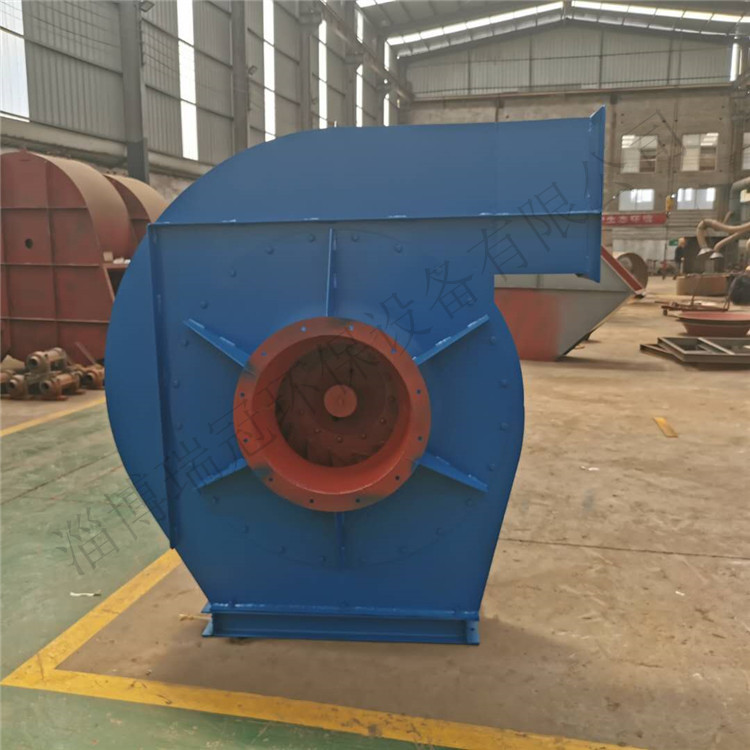

（2）機殼用鋼板焊接成蝸形殼體。在蝸板上開有清灰門。便于清除葉片和機殼內的積灰，保證葉輪的平衡性和氣動性能。
（3）進風口制成收斂式流線形的整體結構，用螺栓與前蓋板組固定。
（4）傳動組由主軸、水冷軸承箱、聯軸器組成。
主軸由鋼制成。采用滾動軸承，軸承箱有整體式和部分式兩種形式。No.4-6.3采用整體式軸承箱；No.7.1-16采用部分式軸承箱。兩種軸
承箱上均需通冷卻水。耗水量因工作溫度和環境的不同而異，一般按0.5-1m3/h考慮。
軸承箱上裝有溫度計和油位指示器，軸承箱內潤滑油采用全損耗系統用油L-AN46，加油量按油位標志的要求。
（5）調節門是用來調節風機流量大小的裝置。調節門葉片為花瓣形，軸向安裝在進風口前面。由于采用了外部傳動的結構，轉動靈活方便。
調節范圍由90°（全閉）到0°（全開）。為使調節門各部正常工作，必須很好地潤滑，潤滑脂采用高溫（260℃）膨潤土脂，使風機在高溫
運轉時仍能保證潤滑作用。
