| 類型 | 力矩電機調速器 |
|---|---|
| 輸入電壓 | 380v |
| 輸出電壓 | 70~365（V） |
| 輸出轉速范圍 | 力矩控制器，力矩調速器 |
| 適用范圍 | 冶金、印刷、石油化工、紡織、塑料、電線電纜、造紙、鍋爐、起重、機床、通用機械 |
| 加工定制 | 是 |
| 額定功率功率 | 0.75-180 |
| 品牌 | 任重 |
| 型號 | TMA-4B-32A |

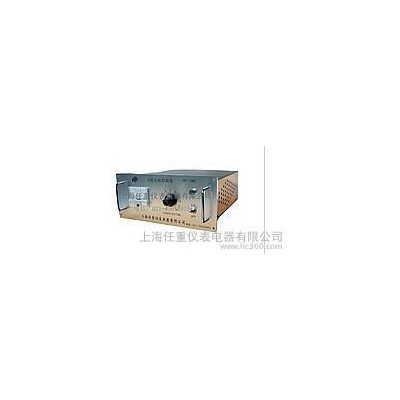

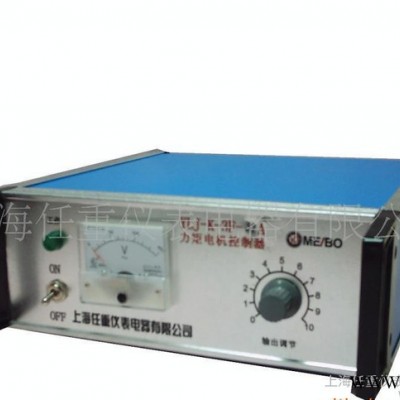

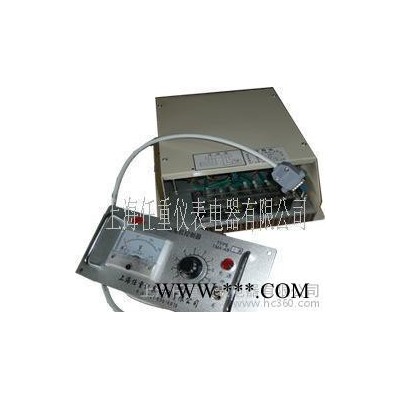

TMA-4B 32A力矩電機控制器 力矩電機調速器
力矩電機控制器概述:TMA-4B-32A Y LJ-K，YKT-3，LTS系列力矩電機控制器是一種新型的電子調壓（開、閉環）控制裝置，主要特點是在線速度變化后，張力仍能保持在所允許的范圍內，適用于卷繞產品時的張力基本保持不變，電機性能與卷繞性能協調匹配，因此能代替?zhèn)鹘y(tǒng)復雜的設備系統，可大大節省投資。是機電一體化力矩電機的理想配套裝置?？刂破鞑捎每煽毓鑼﹄姍C(jī)無級調速、電壓調節平穩，起動性能好、體積小、重量輕、效率高、解決傳統設備維護困難的缺點，延長使用壽命。 本控制器有開環、閉環控制兩種模式。開環控制有系統簡單、調整方便等優點，閉環控制是指系統中由檢測傳感器，如張力傳感器、速度傳感器、電流傳感器、位移傳感器、溫度傳感器、流量傳感器等，將所需控制的物理量轉換成電壓訊號反饋到控制器中，控制器通過調壓方式對這些物理量實現閉環控制?？刂破鞑捎肎B3797-89及Q/JBHZ2-99標準。
| 主要技術數據1、 額定電壓：三相 380V±10%； 頻率 ： 50Hz或60Hz。 2、 輸出電壓范圍：電壓從70V到365V。 3、 輸出**大電流：6、12、22、32、50、80A。 4、 輸出電壓三相偏差：±3%。 5、 轉矩調節比：10﹕1。使用條件1、 環境溫度：-5℃~+40℃，溫度變化率應不大于5℃/h。 2、 相對濕度：在40℃時，不超過50%；在20℃以下時，不超過90%，相對濕度的變化率不超過5%/h，且無凝露現象。 3、 安裝使用地點的海拔高度不超過1000m。 4、 控制器在使用環境中，不得有過量的塵埃和足以使電氣元器件金屬腐蝕的氣體。 5、 控制器工作時，外部振動頻率不得大于150Hz，振動加速度不得超過5m/s2。 6、 交流輸入電源 a、 電壓持續波動范圍±10%；短暫波動不超過-10%~+15%； b、 頻率波動不超過±2%,頻率的變化速度不超過±1%/S; c、 三相電源的不平衡度不大于2%； d、 波形畸變不超過5%。
工作原理與電路特性： * 外形及安裝尺寸： YLJ-K系列為臺式：6A 195*205*100mm 12A-32A 280*280*100mm YLJ-K系列為臺式： 50A 420*280*100mm 80A 400*400*140mm* YKT-3系列為臺式面板式通用型 6A 195*205*100mm 15A-35A 280*280*100mm 55A 420*280*100mm 85A 400*400*140mm用途： 本產品適用于冶金、印刷、石油化工、紡織、塑料、電線電纜、造紙、鍋爐、起重、機床、通用機械等行業中的卷繞設備，卷繞直徑從開始階段到**階段逐漸增大的整個過程中張力和線速度的變化保持在允許的范圍內。 |
