| 類型 | 電機調速控制器 |
|---|---|
| 輸入電壓 | 220 |
| 輸出電壓 | 0~180（V） |
| 輸入轉速 | 0-1650-3000（rpm） |
| 輸出轉速范圍 | 0-1600-2850 |
| 調速范圍 | 0-1650-3000（rpm） |
| 額定功率 | 12-650KW（KW） |
| 顯示方式 | 指針式 |
| 工作原理 | 電子式 |
| 適配電機功率 | V（kw） |
| 適用范圍 | 調速 |
| 操作方式 | 手動精密式 |
| 轉速變化率 | 1:10:30 |
| 穩速精度 | 5% |
| 加工定制 | 是 |
| 品牌 | 任重 |
| 型號 | KSG611 |
|
JSC（KSC）-600系列可控硅調速器使用說明 一、用途： JSC（KSC）-600系列可控硅調速裝置，適用于Z4、Z3、Z2系列直流電動機的電樞供電，使直流電動機實現恒轉矩?zé)o極調速，由于它具有省電、結構簡單，使用簡便等優點，因此廣泛運用于機械制造、輕工、紡織、塑料、化工、印刷等傳動機械自動化系統中，作為小型直流電動機的分部傳動、調速和穩速用。 二、接線圖：
——— ——— ——— ——— ——— ————— ———— 1 2 3 4 5 6 7 l、主回路及同步電源輸入交流220V；2、電機電樞及平波電抗器； 3、電機激磁電源輸入交流220V； 4、電機激磁直流輸出； 5、測速電機勵磁輸出； 6、測速電壓輸入，及轉速電壓表； 7、外接調速電位器(6．8K)； 三、使用條件： 1、海撥不超過2000米； 2、周圍環境溫度不高于40℃，不低于．10℃； 3、周圍巧境相對濕度不大于85％(相當于20℃±5c1C時尢水凝滴)； 4、沒有顯著振動和顛簸的場合； 5、周圍介質無**贏，無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。 四、技術數據： l、輸入電源電壓：交流220V±lO％； 2、輸出電壓：直流0---180V； 3、額定輸出電流：5、10、20、50A； 4、輸出勵磁電壓：198V； 5、輸出勵磁電流：2A、5A： 6、調速范圍：>1：50； 7、靜差率：<2％。 五、裝置系統結構：

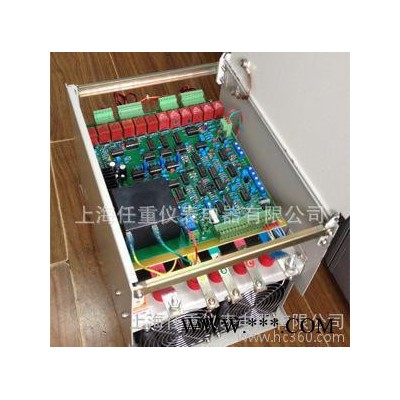

六、原理說明： 本裝置主要電源、積分起動、調節器、移相觸發、主電路及失磁保護等部分組成： 1、控制電源變壓器付方：共有三組，其一，4、5、6為移相觸發器的同步電源其二為l、2、3經D7整流后由C9-C14濾波，由W1、W2穩壓后供工作電源。 2、積分起動：運放N1、R1、R2、R4、RP2組成積分起動器、當突加給定時，Nl—l輸出不會突變，而呈積分上升狀態，從而減少起動沖擊，RP2調整積分時問。 3、調節器：N2-l、R5-R10、RP6組成速度調節器，其輸入一路來自給定積分器，另一路來自速度反饋網絡、RP3調整速度反饋量，RP5用作電流限幅，運放N2-2、R1 1．R16、C5、RP7組成PI電流調節器，其輸入一路來自速度調節器，另一種來自電流取樣反饋網絡，RP8用電調速電流反饋用。 4、移棚觸發器：移相觸發器N3是專用模塊，其功能為根據電壓調節器輸出而產生一定移相的脈沖串，同時當主回路電流超過允許值時，該電路具有電流截止作用，N3功能為：l腳為電源，2、3腳為同步信號輸入，5、8腳為移相輸入端，4腳為輸出端。 5、主回路：Dl--D4組成單相轎式半控整流電路，RC為電源浪涌吸收器，RV為壓敏電阻作過壓保護。 6、失磁保護：由R25-R31，GD、D21—D25、N1．2、KA組成了失磁自鎖保護電路，當有激磁電壓時，N1．2輸出高電位，KA常閉打開，D24、D28都亮，電路正常工作，當無激磁電壓時N1．2輸出負電位，KA常閉合，控制信號短路無輸出，這時D24、D28都不亮。 接永磁電機：應把RP4順時針?lè)较蛐降祝琄A常閉打開，D24亮電路才正常工作。 七、按裝尺寸：略 |
