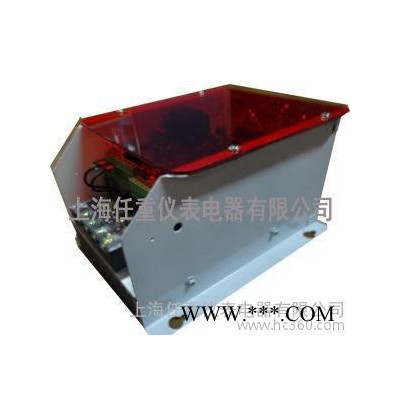

BLS601H恒流源直流傳動裝置是本公司自主開發研制生產，符合國際先進傳動技術，迎合傳動行業的功能化，智能化，精致化，特殊化需求的直流電機調速器。本產品采用了進口SSR和IGBT為核心，簡單，緊湊，合理的IC電路布局，高度的集成化設計思想，單位體積出力明顯高于其他傳動產品。可靠性高，維護方便，并具有電流預置，電壓預置，過流保護，極值報警等多項保護環節，以輸出轉矩恒定，電流恒定，功率恒定為工作目標。高精度，專業性強，響應速度快，調速范圍廣。是目前國內外新一代恒流直流調速裝置**先進水平的典型代表產品．可廣泛用于冶金機械、化工電鍍，塑膠線纜，印刷輕工、紡織印染等工業領域，需要輸出穩定，電流恒定的直流傳動負載場合。實現電機可逆或不可逆恒轉矩或恒功率調節，在電加熱系統，電鍍作業實現高精密無級控制，與PC聯接，實現機電一體化．

BLS601H恒流源直流傳動裝置是在消化吸收國際先進傳動技術基礎上進行國產化的升級換代產品，采用了國際上**的大板結構和進口可控整流模塊，使其結構緊湊合理；普遍采用IC電路，集成度高，單位體積出力明顯高于其他傳動產品。大板間的電路聯接采用扁平電纜聯接，可靠性高，維護方便，并具有電流預置，電壓預置，過流保護，極值報警等多項保護環節，以輸出轉矩恒定電流恒定為工作目標。高精度，專業性強，響應速度快，調速范圍廣。是目前國內外新一代恒流直流調速裝置**先進水平的典型代表產品．可廣泛用于冶金機械、化工電鍍，塑膠線纜，印刷輕工、紡織印染等工業領域，需要輸出穩定，電流恒定的直流傳動負載場合。實現電機可逆或不可逆恒轉矩或恒功率調節，還可以與電加熱器配合能實現電加熱溫度的無級控制，與PC聯接，實現機電一體化．

二：使用環境與工作條件

1:環境溫度允許范圍：運行時-5℃- +40℃,儲藏和運輸時，-25℃- 55℃

2:相對濕度不超過85％。(相當于+20℃±5℃)

3:周圍沒有導電性塵埃**性介質以及能損壞金屬，破壞絕緣的腐蝕性氣體。

4:裝置安裝地基振動頻率范圍為10-150Hz時，允許**大振動加速度不超過

   5m／S2。

5:戶內使用:垂直安裝，裝置傾斜度不超過5％

6:電壓波形為正弦波、三相對稱，電壓幅值持續波動范圍不超過額定值

  的±5％時，頻率波動范圍不超過50HZ+-2％時,保證額定輸出.

7：工作電壓：AC220V/50-60HZ,輸出0-200VDC/電流25A ,勵磁198V/1A.

四:裝置基本性能

1.本裝置的負荷性質按連續工作考核，在長期額定負荷下，允許1.5倍額定

  負載持續2min; 2.5倍額定負載15S，其重復周期不小于20min

2.轉速精度:相對于額定轉速的轉速變化率Se為±0.8％,Se=No-n/Ne * 100％

其中：Ne----電動機的額定轉速r／min   ．

         No----在某一指定轉速下，當實際負載為空載(不大于額定負載

              的10％)的轉速（1／min）

         N-----在某一指定轉速下，實際負載為額定負載時轉速（r／min）

3.調速范圍 調速范圍D>20 D=Nmax/Nmin

其中:Nmax符合規定的轉速變化率Se時的**高工作轉速r／min

           Nmin符合規定的轉速變化率Se時的**低工作轉速r／min .

四：BLS601H單相恒流源直流調速器調試說明：

         1：BLS601H單相直流調速裝置由于出廠調試時的電機和用戶的

         實際電機的差別:

             RP5調節輸出電流OUPUT:   A

             RP3調節輸出電壓OUPUT:   V

             RP2內部使用.當不需外部電位器調節時，把2J跳線調到另外位置，該電位器**起到調節電流的作用．
