| 電壓比 | 380/220 |
|---|---|
| 電源相數 | 三相 |
| 額定功率 | 165 |
| 防潮方式 | 開放式 |
| 冷卻方式 | 風冷 |
| 冷卻形式 | 干式 |
| 頻率特性 | 低頻 |
| 繞組形式 | 雙繞組 |
| 鐵心形式 | 殼式 |
| 鐵心形狀 | E型 |
| 外形結構 | 立式 |
| 效率(η) | 98 |
| 是否提供加工定制 | 是 |
| 應用范圍 | 控制 |
| 品牌 | 仁浦 |
| 型號 | SBK-165KVA |

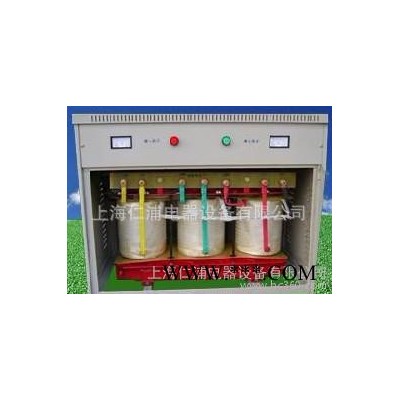

S G、S B K 三相干式變壓器系列
適用范圍SG、SBK 系列三相干式變壓器，為戶內空氣自冷式，適用于交流50Hz，電壓1000V 及1000V 以下
的電路中、適用于工廠 、地鐵、機場、車站、工地建筑等、是一般電器或照明燈常用的三相電源變壓器，也可作為小型動力電源。
結構特征
SG、SBK 系列三相干變壓器可制成開啟式和防護式，具有損耗低、噪聲小、防火性能好和不污染環
境等優點。
S G、S B K 三相干式變壓器 容量從SG-150VA到1000KVA
| 型號規格 | 容量 | 電壓(V) | 電壓(V) | 連接組標號 | 外形尺寸 | 外形尺寸 | 外形尺寸 | 安裝尺寸 | 安裝尺寸 |
| (kVA) | 輸入 | 輸出 | B m a x | D m a x | E m a x | A ± 5 | C ± 5 | ||
| SG-1 | 1 | 660 400 380 200 | 380 220 110 36 | Y/yno Y/d D/y D/d | 250 | 180 | 220 | 160 | 96 |
| SG-2 | 2 | 300 | 240 | 280 | 220 | 105 | |||
| SG-3 | 3 | 330 | 250 | 310 | 220 | 115 | |||
| SG-5 | 5 | 360 | 260 | 330 | 280 | 125 | |||
| SG-10 | 10 | 420 | 280 | 380 | 310 | 146 | |||
| SG-15 | 15 | 450 | 285 | 410 | 310 | 155 | |||
| SG-20 | 20 | 492 | 290 | 430 | 310 | 160 | |||
| SG-30 | 30 | 720 | 320 | 500 | 420 | 160 | |||
| SG-50 | 50 | 750 | 350 | 520 | 420 | 170 | |||
| SG-80 | 80 | 800 | 450 | 650 | 420 | 195 | |||
| SG-100 | 100 | 860 | 500 | 700 | |||||
| SG-160 | 160 | 950 | 600 | 800 | |||||
| SG-200 | 200 | 1050 | 700 | 850 |
