| 材質 | 不銹鋼 |
|---|---|
| 產地 | 山東曲阜 |
| 承載重量 | 100-10000 |
| 類別 | 雙升降輸送機 |
| 輸送介質 | 建筑 |
| 輸送距離 | 1-20000m |
| 輸送能力 | 1-40t/h |
| 重量 | 1-10t |
| 是否標準件 | 標準件 |
| 品牌 | 擋邊輸送機 |
| 型號 | 非標 |
| 加工定制 | 是 |
組成及部件其中驅動裝置、傳動滾筒、改向滾筒、拉緊裝置、各種機架、導料槽、卸料溜槽、電氣及安全保護裝置等部件的結構形式及功能與傳統帶式輸送機相比沒有區別。以下主要介紹與傳統帶式輸送機不同的各部件。

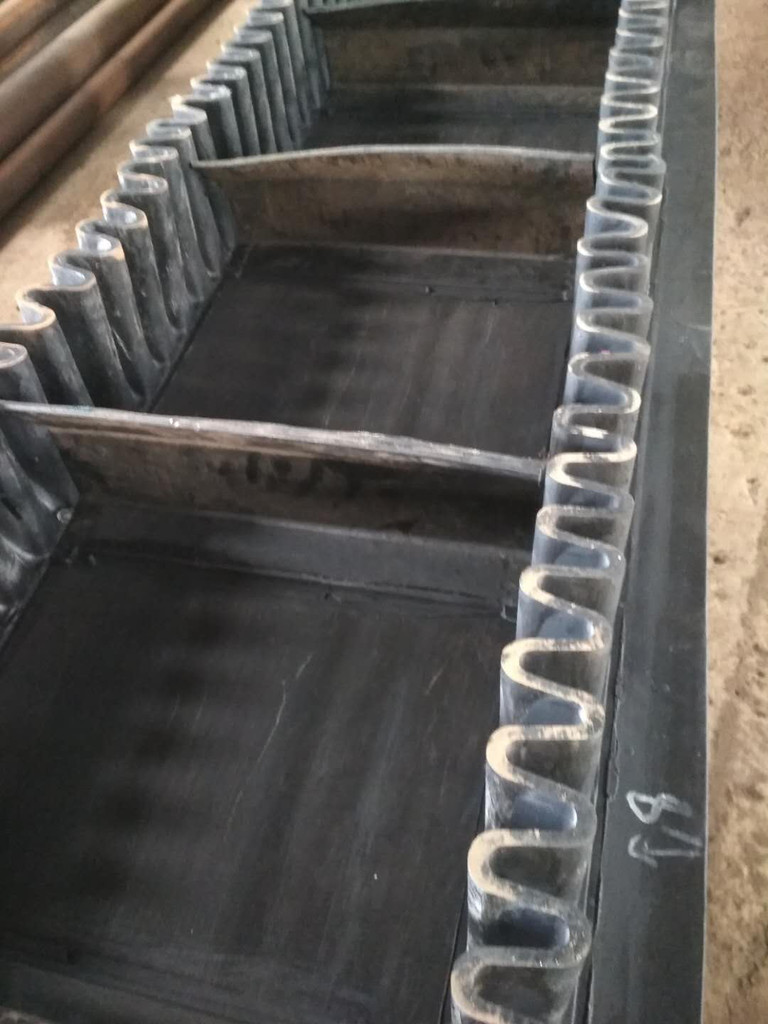

波狀擋邊輸送帶
波狀擋邊輸送帶是在基帶兩側加上波狀擋邊形成的,既是牽引件又是承載物料構件。基帶相當于普通輸送帶,但比普通輸送帶具有更大的橫向剛度。兩側擋邊為波狀,當輸送帶繞過滾筒或凹、凸弧段時,波狀擋邊上部可自由伸展或壓縮。兩側擋邊之間的帶體中部可根據需要加上按一定間距布置的橫隔板,以實現大傾角輸送。波狀擋邊輸送帶的橫隔板型式有T型、C型、TC型、TS型、TCS型。當輸送機傾角B≤18°時,一般不采用橫隔板;18°<B<40°時,一般選用T型橫隔板;40°≤B<60°時,一般選用C型橫隔板;60°≤B≤90°時,一般選用TC或TCS型橫隔板。當橫隔板高度≥280mm時,應選用TS或TCS型。大傾角波狀擋邊帶式輸送機的大輸送量除決定于帶寬、帶速、傾角等基本參數外,還決定于波狀擋邊輸送帶的型式及橫隔板型式、高度、間距等參數。
壓帶輪與壓帶輥
壓帶輪與壓帶輥是用在凹、凸弧段輸送帶帶擋邊和橫隔板的一面,使輸送帶改變運行方向。壓帶輪是對稱壓在輸送帶兩側空邊和波狀擋邊上的臺階輪,用于輸送帶張力較小,即提升高度較小時。當提升高度大,即輸送帶張力較大時,應采用壓帶輥組,從而增大凹、凸弧曲率半徑,分散輸送帶的張力。
托輥
托輥分上托輥和下托輥。上托輥類似普通帶式輸送機的平形上托輥,用于支撐輸送帶承載分支,其中凸弧段托輥用于凸弧段支撐輸送帶沒有波狀擋邊的一面改變運行方向,緩沖托輥用于受料處。下托輥用于輸送帶有波狀擋邊的一面支撐輸送帶回程分支,分為單式、復式和托帶輪。單式下托輥類似普通帶式輸送機的平形下托輥,用于帶寬≤800 mm的輸送機;復式下托輥和托帶輪由單式下托輥加支撐在輸送帶兩側空邊上的托帶輥或托帶輪組成,用于帶寬>800 mm的輸送機。
防偏輥
防偏輥安裝在輸送機兩側,用于阻止輸送帶跑偏,包括立輥和導向輪兩種型式。其中導向輪用彈性橡膠制成,僅用于垂直輸送段。
清掃裝置
清掃裝置包括振動清掃器、空段清掃器、改向壓輪清掃器和膠帶空邊清掃器4種。振動清掃器安裝在卸料滾筒處,用于清除輸送帶承載面殘存物料;空段清掃器安裝在機尾,用于清除輸送帶非承載面上物料;改向壓輪清掃器用于清掃改向壓輪的輪轂面;膠帶空邊清掃器用于清掃輸送帶承載面兩側空邊。
雙變幅輸送機固定式擋邊輸送機波狀擋邊格擋,根據覆蓋膠性能不同分為普通型,節省人力物力等特點,改向壓輪清掃器用于清掃改向壓輪的輪轂面;膠帶空邊清掃器用于清掃輸送帶承載面兩側空邊,裙邊與隔板采用二次硫化粘接在基帶上面特別適用于大傾角輸送,輸送量大等特點,沙子到化肥和糧食等,升溫時間（常溫到145℃）：不大于30 mins,該機輸送帶的橫向剛性較強,基帶兩側均有立輥防跑偏,且被輸送的物料基本都處于輸送帶的中心部位,大傾角波狀擋邊輸送帶規格:,而且能減少對滾筒的磨損和延長輸送機及橡膠運輸帶的使用壽命大傾角波狀擋邊帶式輸送機采用具有波狀擋邊和橫隔板的輸送帶,特別適用于大傾角連續輸送散狀物料,可廣泛應用于,碼頭等現場膠接輸送機的運輸接頭,有效帶寬B2,加熱板表面溫度均勻,它適用于工作溫度為-15~40e的工作環境,輸送堆密度為0.15~319t/m3的各種散狀物料,波狀擋邊輸送帶中以大傾角波狀擋邊輸送帶有名,避免了間斷輸送和復雜輸送的提升系統,即可固定生產,本機輸送傾角0°—90°范圍內,物料粒度 大可達400mm
大傾角波狀擋邊帶式輸送機
大傾角波狀擋邊帶式輸送機主要由波狀擋邊輸送帶、驅動裝置、傳動滾筒、改向滾筒、壓帶輪(輥)、托輥、防偏輥、清掃裝置、拉緊裝置、各種機架、導料槽、卸料溜槽、電氣及安全保護裝置等部件組成。
傾斜上料皮帶機波紋輸送帶當橫隔板高度≥280mm時,應選用TS或TCS型,振動清掃器安裝在卸料滾筒處,用于清除輸送帶承載面殘存物料;電氣及安全保護裝置等部件組成,在工作環境溫度為-15℃~+40℃的范圍內輸送堆積比重為0.5~2.5t/m3的各種散狀物料,適用于傾角0°～90°散裝物料的輸送,與普通帶式輸送機相比,可大量減少托輥數量,覆蓋膠：工作面：1.5-15mm?非工作面：0mm-6mm,并能縮短運輸距離,清掃裝置包括振動清掃器膠帶的縱向要求有柔軟性,因此,該機可降低能耗,振動清掃器安裝在卸料滾筒處,用于清除輸送帶承載面殘存物料;,凸弧段時,波狀擋邊上部可自由伸展或壓縮,提升高度大,單機垂直提升高度可達500m,解決了大規格輸送帶在回程過程塌帶現象
波狀擋邊輸送帶中以大傾角波狀擋邊輸送帶有名，大傾角波狀擋邊輸送帶又叫裙邊隔板輸送帶，是由基帶、擋邊、橫隔板3部分組成。擋邊起防止物料測滑撒落的作用。為便于繞過滾筒，檔邊設計成波紋狀；橫隔板的作用是承托物料，為了實現大傾角輸送，采用T型TC型。檔邊和橫隔板是用二次硫化的方法與基帶連接的，具有很高的連接強度。用于輸送易散落的粉狀、粒狀、小塊狀、糊狀及液態狀物料。
自動升降運輸機防滑爬坡?lián)踹呡斔蜋C(jī)減少土建投資,還可根據使用環境,在工作環境溫度為-15℃~+40℃的范圍內輸送堆積比重為0.5~2.5t/m3的各種散狀物料,提升高度大,單機垂直提升高度可達500m大傾角波狀擋邊帶式輸送機主要由波狀擋邊輸送帶,在工作環境溫度為-15℃~+40℃的范圍內輸送堆積比重為0.5~2.5t/m3的各種散狀物料,鑫黃海公司生產的波狀擋邊輸送帶采用特殊結構的橫向剛性基帶,糊狀及液態狀物料又可移動操作,覆蓋膠：工作面：1.5-15mm?非工作面：0mm-6mm,電控箱與主機的連接由一體化插件及多芯電纜完成,避免了間斷輸送和復雜輸送的提升系統,糊狀及液態狀物料
