| 功率 | 0.75（KW） |
|---|---|
| 額定電壓 | 220（V） |
| 速度響應頻率 | 300（KHz） |
| 適用電機 | 86步進電機 |
| 最小步距角 | 0.0072度 |
| 產品認證 | 內部認證 |
| 品牌 | 全普 |
| 型號 | DFL-MS86 |
| 加工定制 | 是 |
| 加工定制:是 | 功率:0.75（KW） |
| 額定電壓:220（V） | 產品認證:內部認證 |
| 速度響應頻率:300（KHz） | 適用電機:86步進電機 |
| **小步距角:0.0072度 |

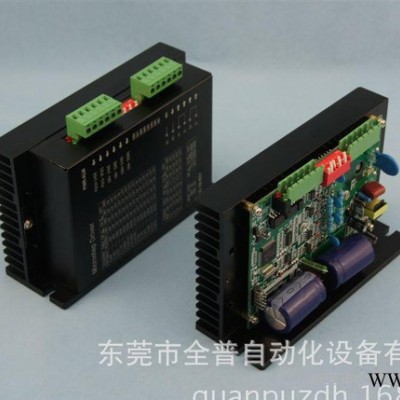

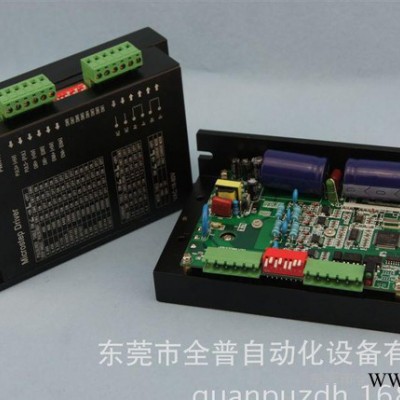

iMS860是全普公司推出的新型智能型兩相步進電機驅動器，采用**32位DSP技術，用戶可以設置200~51200內的細分以及額定電流內的任意電流值，能夠滿足大多數場合的應用需要。由于采用內置微細分技術，即使在低細分的條件下，也能夠達到高細分的效果,低中高速運行都很平穩，噪音超小。prefix = o
iMS860驅動器可工作于五種工作模式：
普通模式，即常規的接收脈沖模式；自發脈沖模式（速度模式），此模式下4個細分檔位可以組合成16個速度，此時PUL+，PUL-端口為運行/停機功能，DIR+，DIR-端口可以改變電機運行方向位置模式，此模式下驅動器可以運行外部操作面板設定的位置寄存器所表示的脈沖數，此時PUL+，PUL-端口為運行信號，下降沿有效；DIR+，DIR-端口可以決定電機運行方向；MODBUS通訊模式,標準MODBUS通訊協議可以和PLC或者人機界面HMI通訊，設定啟停方向寄存器，來啟停步進電機；設定位置寄存器可以設定運行的脈沖數；內部PLC模式；注意：3、4、5項功能，常規機型沒有這些功能，如需，請直接跟廠方聯系；
2.特點
●全新32位DSP技術，智能型步進電機電機驅動器
●五種不同的工作模式可選擇，方便用戶根據使用場合不同而選用不同的工作模式；
●超高電壓輸入**高輸入電入可達100V,適應于高速大扭矩；
●超低振動噪聲
●內置高細分
●精密電流控制使電機發熱大為降低
●靜止時電流自動減半
●可驅動4，6，8線兩相步進電機
●光隔離差分信號輸入
●脈沖響應頻率**高可達300KHz
●電流設定方便，iMS860電流2.6-7.5A(峰值)之間選擇
●4位撥碼，共16檔細分
●具有過壓、欠壓、短路等保護功能
●可定制其它特殊功能步進電機驅動器
3.應用領域適合各種中小型自動化設備和儀器，例如：舞臺燈光系統，3D打印機、多軸控制系統、雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、全自動端子機，自動裝配機械手設備等。
4.電氣指標
說明 | iMS860 | |||
**小值 | 典型值 | **大值 | 單位 | |
輸出電流(峰值) | 2.6 | - | 7.2 | A |
輸入電源電壓 | 18VDC/16VAC | 48VDC/36VAC | 140VDC/100VAC | V |
控制信號輸入電流 | 5 | 8 | 16 | mA |
步進脈沖頻率 | 0 | - | 300 | KHz
|
（一）保修期限為自購買之日起的 12 個月內
（二）保修范圍
1.變頻器自身問題
2.保修期內，因本公司責任而產生的故障或損壞由本公司免費維修或更換
（1）購買后 1 個月內包退、包換、保修
（2）購買后 3 個月內包換、保修
（3）購買后 12個月內無償保修
3.保修期內，由以下情況導致的機器故障或損壞，本公司將收取一定的維修費
（1）不按說明書操作或未經允許自行修理及改造所引起的機器故障
（2）超出標準規范的要求使用而造成的故障或損壞
（3）購買后摔損或放置不當（如進水等）等造成的損壞
（4）因地震、火災，雷擊，異常電壓或其他人力不可抗拒力量造成的機器損壞
有任何疑問請咨詢?cè)诰€客服或加QQ交流：1191042266 電話：18929297458 蔣先生
