| 品牌 | 其他 |
|---|---|

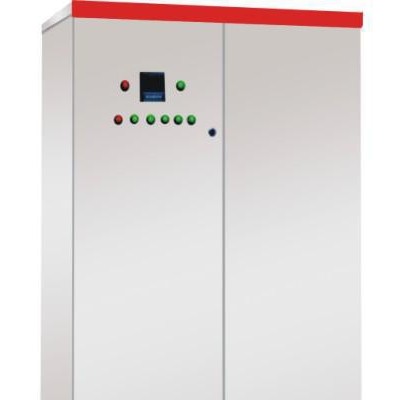

| 型號 | 10KV高壓電機液體電阻啟動柜供應 |
| 應用范圍 | 電壓 |
| 額定電流 | 0-4000（A） |
| 額定電壓 | 0-10000（V） |
| 產品系列 | 3TH42 |
| 觸點負載 | 詳情請見說明書 |
| 觸點切換電流 | 詳情請見說明書 |
| 觸點切換電壓 | 詳情請見說明書 |
| 觸點形式 | 詳情請見說明書 |
| 防護特征 | 詳情請見說明書 |
| 線圈電源 | 詳情請見說明書 |
| 線圈功率 | 詳情請見說明書 |
一、概述
XRQ系列液體電阻起動器可廣泛用于水泥、化工、鋼鐵、冶金、礦山等
行業90－lOOOOKW繞線式異步電機。
其執行標準為：
低壓成套開關設備和控制設備：GB7251.1－1997 IEC－439－1:1992
XRQ型液體電阻起動器：Q/XTB1 －2010
二、工作原理
XRQ系列液體電阻起動器是采用特種介質的水溶液作為電阻，在特殊設計的液阻箱中引入極板作電極串入電機轉子回落中，電機起動時，由一小功率伺服電機帶動極板移動來改變極板的相對位置，使（串入轉子回路時）液體電阻由大到小作無極變化，從而使電機低電流平滑起動。
三、環境條件
周圍空氣溫度： （－40－＋50）℃
相對濕度：≤90％
海撥高度：≤ZOOOrn
安裝場所無顯著搖動和沖擊振動；無腐蝕性氣體；安裝傾斜度≤5℃
電源要求：三相四線交流380V±10％，50HZ
四、技術參數
起動電流：lq≤1.3le
起動時間：10－60S，預整定，現場可調；
起動次數：連續起動5－10次；
電液正常工作溫度：0～70℃；
柜體防護等級：lP20 lP30；
五、性能特點
起動性能遠優于頻敏變阻器、油浸變阻器、鑄鐵電阻等起動器；
軟起動，起動電流小，約為電機額定電流的1.3倍；
可連續起動5－1O次；
起動過程平滑，對設備無機械應力沖擊，可延長機械設備及電要的壽命；
可低電壓起動，電網電壓低于電機額定電壓的10％時，可順利起動；
適用性廣，可適用任何負載狀況下繞線式電機軟起動，特別適用于重載起動；
具有起動超時、失壓、超行程、超溫等多重保護功能；
寒冷地區帶自動加熱功能；
結構簡單、可靠，安裝、維護方便。
六、型號說明
（略）詳情請見說明書
七、標準規格
（略）詳情請見說明書
八、安裝基礎
（略）詳情請見說明書
九、訂貨須知
提供繞線電機型號、額定功率、定子電流、定子電壓、轉子電流、轉子電壓；
提供電機拖動的負載特征（工況說明）；
是否成套訂貨，成套訂貨包括：高（低）壓一次柜、液體電阻起動柜；
注明高壓一次柜柜型（GG1A、XGN等）；
其它特殊要求,請?jiān)谟嗀洉r(shí)與公司申明或協商。
