| 產品別名 | 振鏡焊機 |
|---|---|
| 電流 | 交流 |
| 用途 | 焊接 |
| 作用對象 | 金屬 |
| 作用原理 | 脈沖 |
| 焦斑直徑 | 0.2-2（mm） |
| 激光焊接深度 | 0.1-3.3 |
| 激光器上下行程 | 300mm |
| 連擊時激光焊接頻率 | 1-100 |
| 最大激光功率 | 200W |
| 最大平均功率 | 200W |
| 品牌 | 海鐳 |
| 型號 | HL-ZJ-W200 |
專業廠家 產品質量可靠
可加工定制 發貨速度快
....................................................................................................................................................................................................................................
..........................................................................................................................................................................................................................

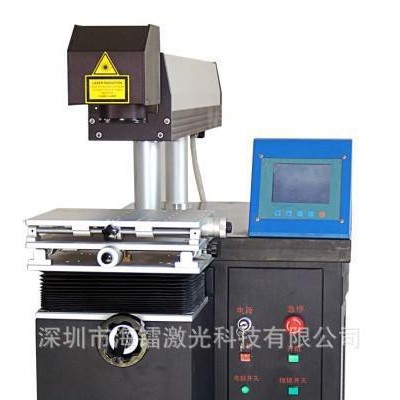

HL-ZJ-W200振鏡激光焊接機
振鏡激光焊接機原理
振鏡激光焊接機是激光器產生的激光經過高速掃描振鏡后，通過F-Q鏡聚焦于加工件上進行焊接的一種激光焊接設備
振鏡激光焊接機特點
焊接速度是傳統電動十字工作臺的幾倍，具有焊接速度快、精度高、質量穩定、操作方便、維護簡單等優點，特別適用各種零部件的激光精密點焊。生產效率達到普通激光點焊機的8倍左右。該機由YAG固體激光器、激光電源、光學掃描系統、操作機柜等組成。在配備專用的激光焊接軟件后，焊接點或圖形可在軟件中直接輸入、編輯，也可將AutoCAD、CoreIDRAW等其它軟件編輯的點或圖形通過該軟件進行處理。
應用領域
可用于電子、通訊、五金等行業大批量生產企業的離線/在線焊接。主要應用領域包括手機屏蔽罩、金屬手機外殼、金屬電容器外殼、硬盤、微電機、傳感器以及其他相關產品的高效率激光點焊或密封焊
型號 振鏡激光焊接機HL-ZJ-W200
**大激光功率 200W
激光坡長 1064nm
焊接范圍 100-200mm可選
控制系統 Pc加單板機
脈沖寬度 0.1ms-20ms
焊接深度 0.05-1mm
脈沖頻率 0-50Hz
整機功率 9kw
瞄準定位 紅光指示
主機外形尺寸 900*500*1100mm
冷卻方式 標配2p冷水
