| 軸孔 | 10-32 |
|---|---|
| 聯軸器類型 | 膜片聯軸器 |
| 品牌 | 久宸 |
| 型號 | C20*35-C56*63 |

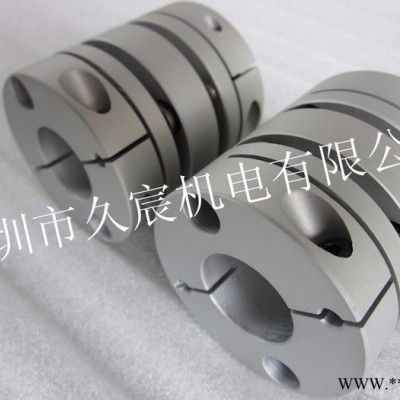

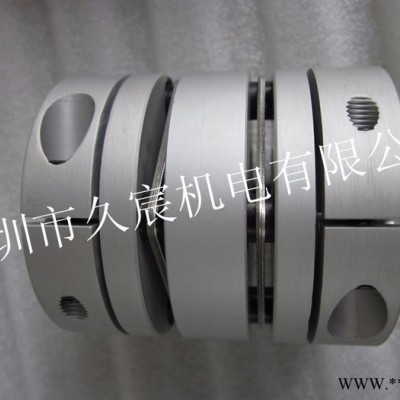

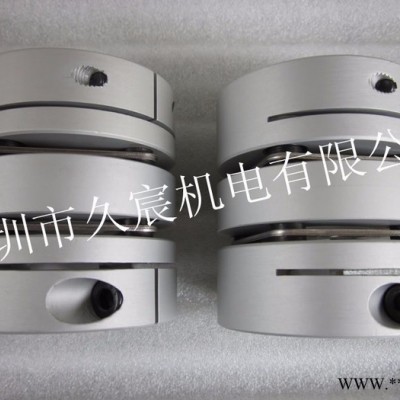

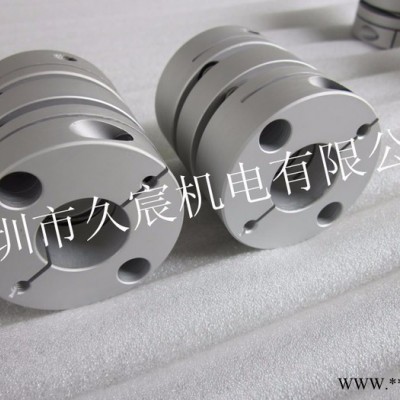

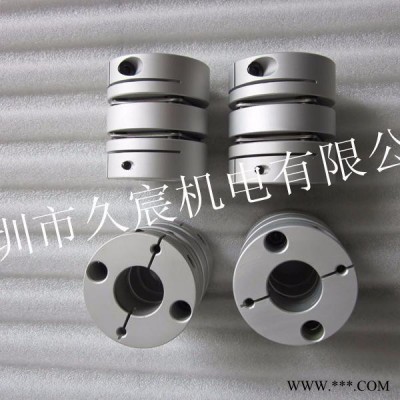

名稱：雙膜片聯軸器
固定方式：夾緊 尺寸表：| 名稱 | 產品型號（示例說明：C26MM外徑*35MM長度） | 孔 徑 范 圍 |
| 雙膜片聯軸器 | C26*35 | 4--10MM |
| 雙膜片聯軸器 | C34*45 | 4--14 MM |
| 雙膜片聯軸器 | C39*49 | 5--16MM |
| 雙膜片聯軸器 | C44*50 | 5--19MM |
| 雙膜片聯軸器 | C56*63 | 5--24MM |
1，聯軸器定義
聯軸器是用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。在高速重載的動力傳動中，有些聯軸器還有緩沖、減振和提高軸系動態性能的作用。聯軸器由兩半部分組成，分別與主動軸和從動軸聯接。一般動力機大都借助于聯軸器與工作機相聯接。
2，選用標準聯軸器
??設計人員在選擇聯軸器時首先應在已經制定為**標準、機械行業標準以及獲****的聯軸器中選擇，只有在現有標準聯軸器和**聯軸器不能滿足設計需要時才需自己設計聯軸器。
選擇品種、型式
??了解聯軸器（尤其是撓性聯軸器）在傳動系統中的綜合功能，從傳動系統總體設計考慮，選擇聯軸器品種、型式。根據原動機類別和工作載荷類別、工作轉速、傳動精度、兩軸偏移狀況、溫度、濕度、工作環境等綜合因素選擇聯軸器的品種。根據配套主機的需要選擇聯軸器的結構型式，當聯軸器與制動器配套使用時，宜選擇帶制動輪或制動盤型式的聯軸器；需要過載保護時，宜選擇安全聯軸器；與法蘭聯接時，宜選擇法蘭式；長距離傳動，聯接的軸向尺寸較大時，宜選擇接中間軸型或接中間套型。
轉矩計算
??傳動系統中動力機的功率應大于工件機所需功率。根據動力機的功率和轉速可計算得到與動力機相聯接的高速端的理論短矩T；根據工況系數K及其他有關系數，可計算聯軸器的計算轉矩Tc，。聯軸器T與n成反比，因此低速端T大于高速端T。
