變壓器容量 | 30-400KVA |
---|---|
額定工作電壓 | AC400 |
額定頻率 | 50HZ |
環境溫度 | -25+40攝氏度 |
型號 | JP |
產品認證 | IOS9001 |
額定電流 | 630A |
額定短路關合電流 | 0 |
結構形式 | 柜式 |
外殼材質 | 不鎊鋼板 |
外形尺寸 | 1100*600*800 |
殼體防護等級 | IP54 |
品牌 | 申恒電力 |
加工定制 | 是 |

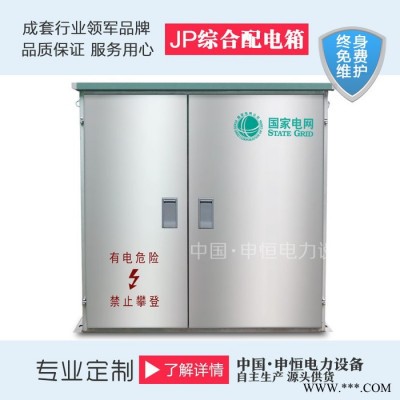

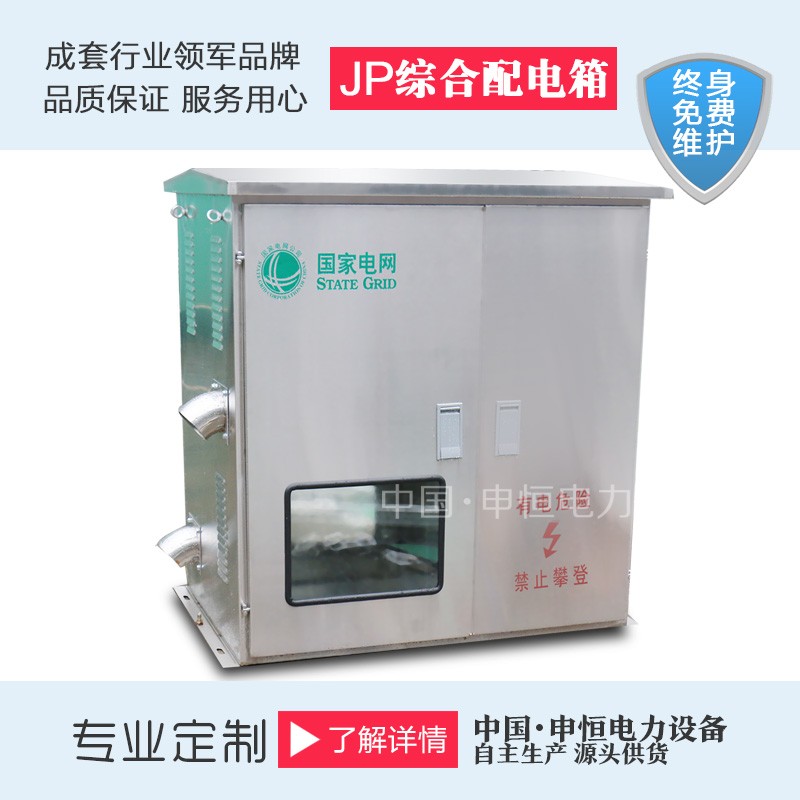

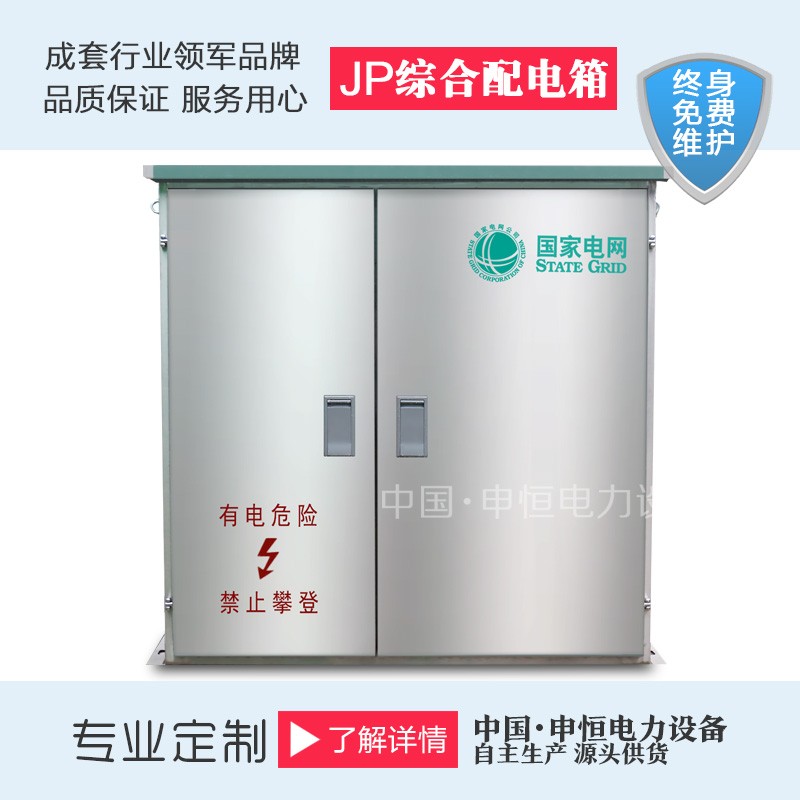

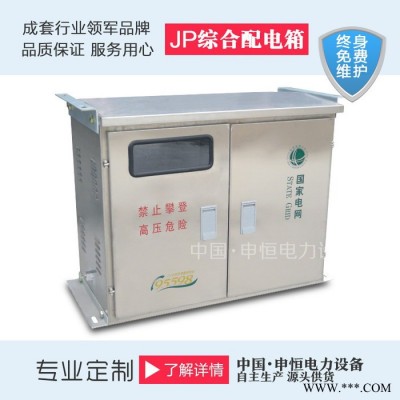

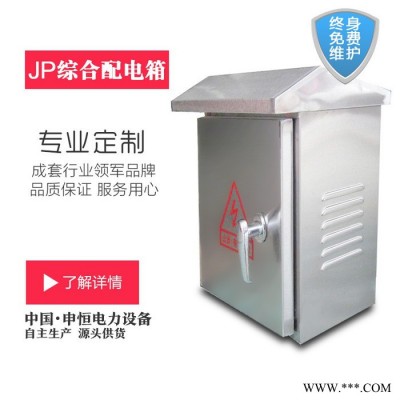

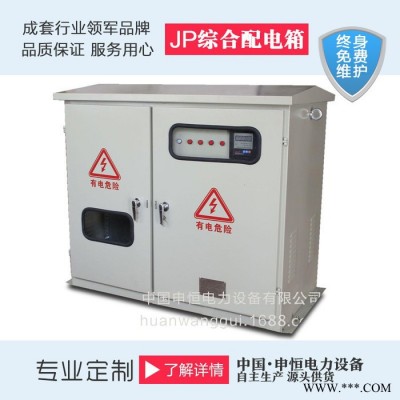

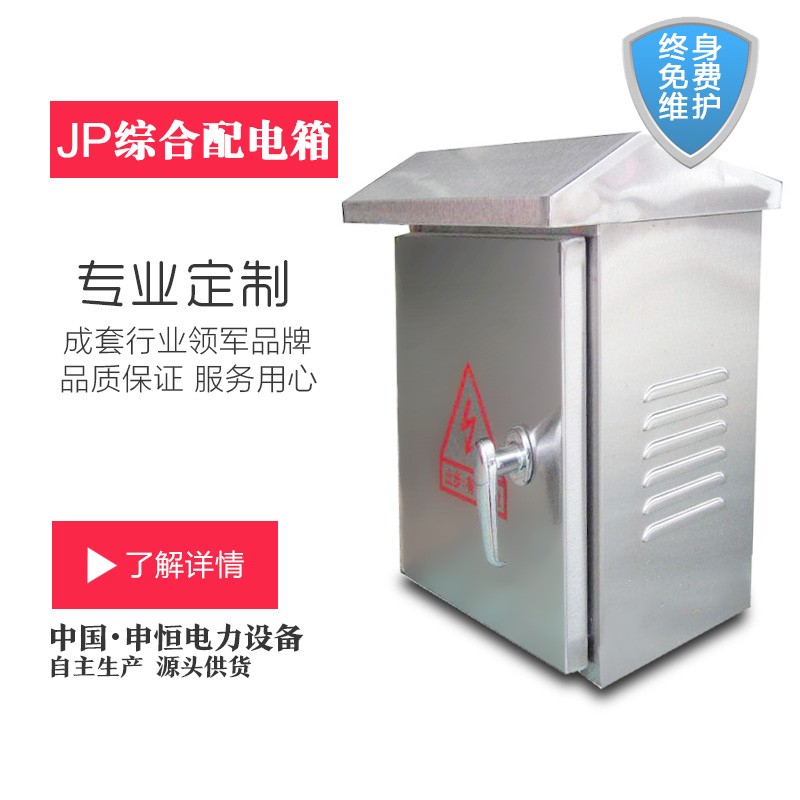

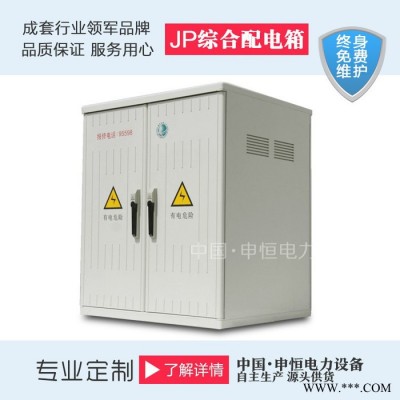

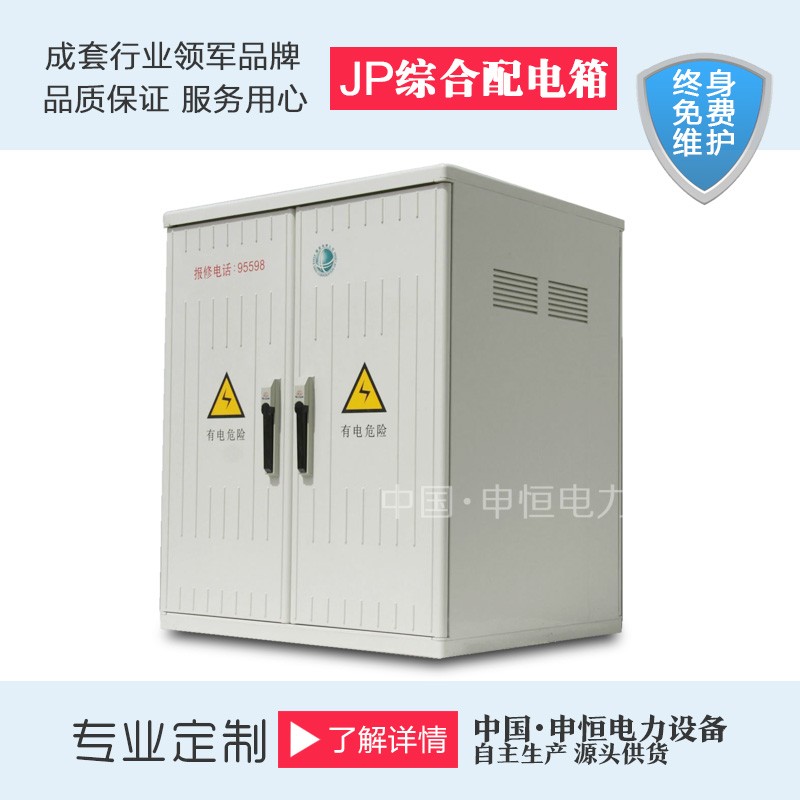

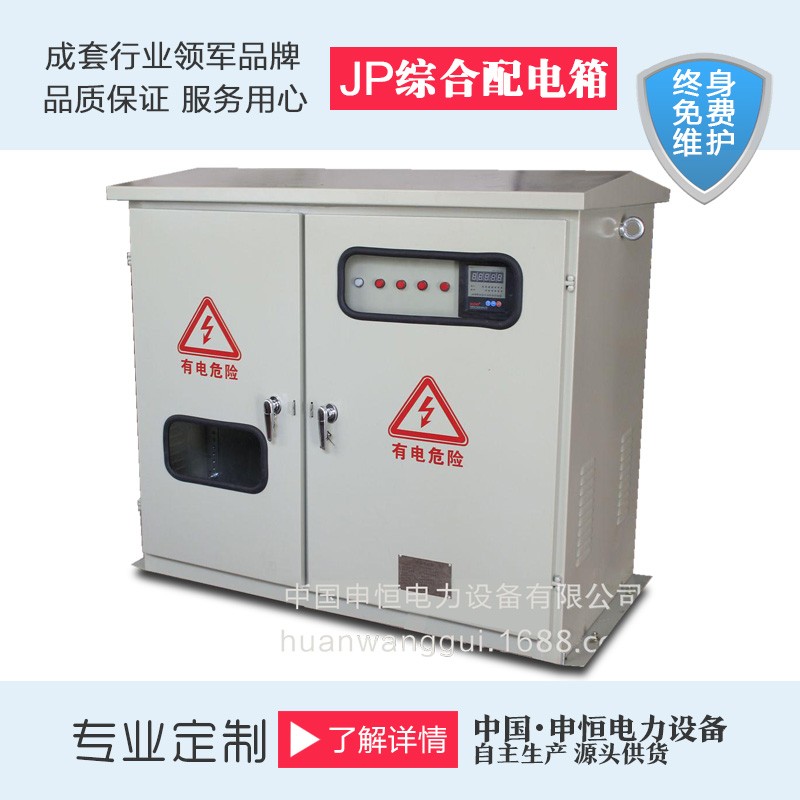

綜合配電箱JP JP系列戶外綜合配電箱,是集計量、出線、無功補償?shù)榷喙δ苡谝惑w達到戶外綜合配電裝置,具有短路、過載、過電壓、漏電保護等功能,體積小、外型美觀、經濟實用,安裝于戶外柱上變壓器的電桿上,是城鄉電網改造的新一代理想配電產品。 | |
產品特點: 具有“美觀”等一系列特點,適用于:“住宅小區、城市公用變、繁華鬧市,城鎮居民聚集區、城市公共配電、路燈配電、工礦”等等。 正常使用條件: A:海拔高度不超過2000M B:環境溫度:-25℃-+40℃ C:相對濕度:日平均值不大于90%,月平均值不大于90% D:安裝產所:無劇烈震動和沖擊,無腐蝕性氣體的場所 |
主要技術參數
序號 | 名稱 | 單位 | 參數 |
1 | 變壓器容量 | KVA | 30-400 |
2 | 額定工作電壓 | V | AC400 |
3 | 輔助回路工作電壓 | V | AC220,AC380 |
4 | 額定頻率 | HZ | 50 |
5 | 額定電流 | A | ≦630 |
6 | 額定漏電地震電流 | mA | 30-300可調 |
7 | 防護等級 |
| IP54 |
安裝調試
安裝:
1、首先確認JP綜合配電箱的安裝地點無**性、腐蝕性氣體或塵埃;在看安裝基礎是否平整,槽鋼安放是否平整、穩當,主母線連接好時,在上并柜螺栓,并同基礎槽鋼點焊牢固。
2、確認JP綜合配電控制箱的安裝地點無劇烈震動,安裝時要預留維修通道;應確認離墻面留足夠的安全距離。
3、確認環境溫度在-5℃-40℃,在常溫下相對濕度不超過90%,無凝露;如果環境溫濕度超過此要求,需要特殊設計的開關控制柜。或采取一定的措施后才能使用。
4、供電電壓在-10%-+10%之間
5、海拔高度不超過2000米。
調試:
調試前準備工作:確認控制柜安裝是否**位;確認柜面的表面是否有損傷,是否影響絕緣;確認柜內是否干燥、整潔;確認柜內接線是否松動、脫落現象;柜內是否有多余的線頭或異物(如扳手、電焊條、小的銅排);檢查每個螺栓是否松動、碰撞現象;手動測試機械聯鎖是否可靠、準確;檢查開關的整定電流、儀表的刻度、互感器的配電和極性是否符合現場要求;電氣元件的操作機構應靈活、輕便無卡阻現象;主要電器元件的通斷是否可靠、準確,輔助接點的通斷是否可靠準確。
柜子控制電源上電,試驗各控制回路是否工作正常,儀表的顯示是否正確。手動投切電容器,看控制回路的接觸器是否接觸良好、動作可靠、準確與否。智能無功補償器的調試按照無功補償器的說明書,一步步的設定**一些參數的設置要根據業主的要求進行設置**通電試驗看有關參數實驗是否正確合理。電能表的調試:饋電主回路通以額定電壓和一路負載,電能表應能運轉正常。饋電主回路施加額定電壓,斷開全部負載電能表轉動不應超過1圈。
