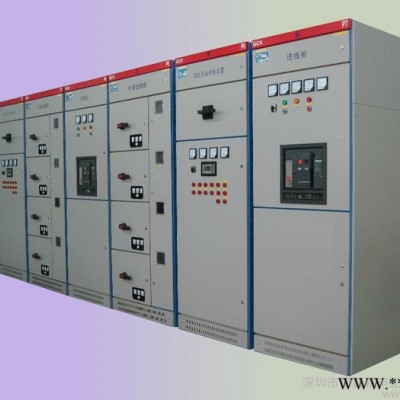

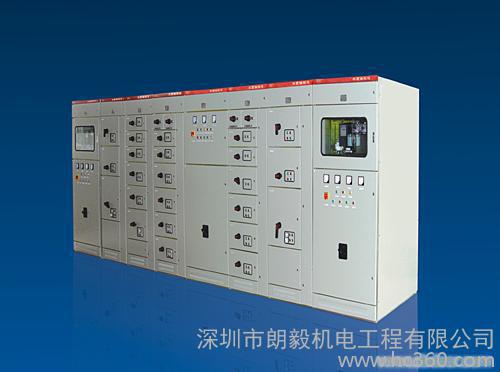

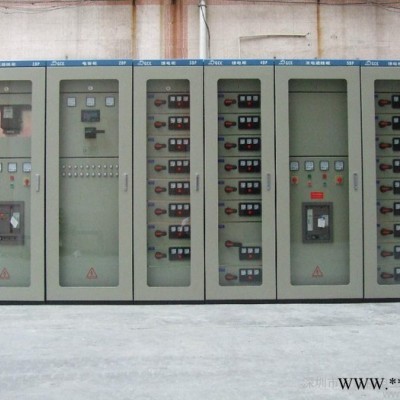

G--柜式結構；C--抽出式；K--控制中心。GCK低壓抽出式開關柜廣泛應用于發電廠，變電所，廠礦企業和高層建筑的動力配電中心PC和電動機控制中心MCC，作為交流50-60Hz，額定工作電壓為660V及以下，額定電流為4000A及以下的發、供電系統中配電、電動機集中控制，無功補償使用的低壓成套配電裝置。

概述：

GCK低壓抽出式開關柜廣泛應用于發電廠，變電所，廠礦企業和高層建筑的動力配電中心PC和電動機控制中心MCC，作為交流50-60Hz，額定工作電壓為660V及以下，額定電流為4000A及以下的發、供電系統中配電、電動機集中控制，無功補償使用的低壓成套配電裝置。三相三線或三相四線制系統中，作為低壓配電系統的變電、饋電或電動機專用。GCK低壓抽出式開關柜在保持了電氣性能高于同類產品的基礎上，增大了容量和機械強度， 并具有結構先進，外型美觀，防護等級高，安全可靠，維護方便等特點；可作為低壓成套開關設備的更新?lián)Q代產品。  主要

技術參數：

額定絕緣電壓：交流660V，交流1000V

額定工作電壓：交流 380 V ，交流660 V

額定頻率：50Hz

水平母線額定電流：1250~4000A

垂直母線額定電流：1000A

饋電電路最大電流：2500A

抽屜回路最大電流：500A

控制電機最大容量：320KW

水平母線峰值耐受電流(0.1S)：63KA、105KA、176KA

水平母線短時耐受電流(1S）：30 KA、50 KA、80 KA、100 KA

垂直母線峰值耐受電流(0.1S）：63 KA、105 KA

垂直母線短時耐受電流（1S）：30 KA、50 KA

額定工頻耐受電壓（1min）：2500V

二次工頻耐受電壓（1min）：2500V

防護等級：IP30、IP40

外型尺寸寬*深*高mm：600（800、1000）*800（1000）*2200

產品使用環境：

1、周?chē)諝鉁囟炔桓哂?40℃，不低于-5℃，24h內的平均溫度不得高于+35℃，超過時，需根據實際情況降容運行；

2、戶內使用：使用地點的海拔不得超過2000m ；

3、周?chē)諝庀鄬?duì)溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對溫度，如+20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響；

4、裝置安裝時與垂直面的斜度不超過5℃，且整組柜列相對平整(符合GBJ232-82標準)；

5、裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所；

6、用戶有特殊要求可以與制造廠協商解決。

結構特征：

本系列產品的基本柜架為組合裝配式結構，柜架的全部結構件通過螺釘堅固互相連接成基本框架，再接需要加上門、擋板、隔板、抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的開關柜，本柜有下列特點：

1、柜架采用形鋼材，利用三維角板定位，螺栓連接無焊接結構從而避免了焊接變形和應力，提高了安裝精度。

2、杠架及零部件安裝孔按模數E=200mm變化；

3、內部結構采用鍍鋅處理，外部經酸洗和磷化處理后，采用靜電環氧粉末噴涂；

4、在動力中心（PC）進線柜內，頂部為水平母線區域，水平母線區域下部為斷路器室，斷路器可配置國產的DW15C，MB系列，也可根據用戶需要配置國外電氣公司生產的各種斷路器，如：ABB公司生產的F系列斷路器，以及智能化斷路器。

在一般情況下，PC單元帶有翻排的主電路（包括母聯），額定電流在630A~1600A時，占據一個外形尺寸為800*1000*2200（寬*深*高）的柜體。沒有翻排的主電路占據一個外形尺寸為800*800*2000（寬*深*高）的柜體，額定電流在1600A~3150A時，占據一個外形尺寸為1000*800*2200（寬*深*高）的柜體。

動力中心（PC）饋電柜結構與進線柜相似，饋電電流在630A~1600A時，一個1000*1000*2200（寬*深*高）的柜體可裝二個回路，為上下布置安裝。

5、電動機控制中心（MCC）開關柜有靠墻安裝和不靠墻安裝二種，其頂部都為水平母線區域，水平區域下面為抽屜功能單元區域，該區域的寬度為600mm，安裝抽屜功能單元區域的高為1840mm，當柜體為靠墻安裝時柜的左部為功能單元區域，右部有一個200mm寬的電纜出現區域，柜體外形尺寸為800*500*2200（寬*深*高），當柜體為離墻安裝時，柜體深度為600mm，電纜出現區在柜體的外形尺寸為600*800（1000）*2000（寬*深*高），柜體深度有800和1000兩種，我們建議用戶選擇1000深的柜體，以與PC深度統一，當抽屜抽出柜外時，柜內帶電部分不外露，安全可靠。

6、抽屜功能單元與門由主開關的操作機構進行機械聯鎖，主開關合閘位置時門打不開，并且操作機構可采用外掛鎖鎖定在合閘或分閘位置。功能單元隔室之間用金屬松分隔，抽屜具有良好的互換性，并且有工作位置、試驗位置和分離位置。當抽屜推到某個位置時，抽屜自動定位，此時可接動抽屜左邊的拉板抽屜可解除定位，進入下一個位置，抽屜抽出柜外時還具備防脫落功能。

7、在電容補償、計量等固定式方案的柜體和抽屜式柜體具有同樣的外觀造型，同樣的水平母線位置，從而保證了抽屜式與固定式柜體能夠并排使用。

8、母線系統：柜體的母線采用三相五線制，水平母線額定電流在1250A及以下時采用單母線、水平母線額定電流在1250A以上時采用雙母線柜與柜之間的水平母線采用連接塊搭接，垂直母線采用鍍鋅板封閉，內部用隔板限制電弧擴散，中性母線設置在柜頂?shù)那安?，保護母線（PB）設置在柜底部，并與柜體的隔板、門相連，從而保證了接地連續性。

9、在不降低外殼防護等級的情況下，開關柜底部和頂部設有自然通風窗口。

10、柜體外殼防護等級為IP40.
