一、主要數據

1.1、產品品種：文化用紙

1.2、定 量：20—80g/m²

1.3、凈紙寬度：1100mm

1.4、卷紙寬度：1200mm

1.5、網 寬：1450mm

1.6、產 量：1.5-2.5T/D

1.7、工作車速：40-70m/min

1.8、設計車速：80m/min

1.9、傳動方式：分部傳動，交流變頻調速

1.10、軌 距：1800mm

二、網部

由壹套圓網裝置組成。

圓網部是圓網造紙機的紙頁成形部，它對圓網造紙機的產量和質量有決定性影響，這是圓網造紙機的一個重要組成部分。圓網部分包括網籠、網槽、伏輥、真空吸水箱等。紙頁在網部的形成：上網的紙漿以規定的濃度進入網槽，在網槽內與轉動的圓網接觸，在網內外水位差的推動下產生過濾脫水的作用，纖維便在網頁上形成濕紙，濕紙層隨轉動的圓網與毛毯包覆的伏輥相遇，并經過伏輥的擠壓，紙層就粘附于毛毯上帶走。

2、圓網籠裝置1套：直徑φ1250mm，面寬1450mm，網籠軸無縫鋼管，軸頭45#鋼，外片、內片為鑄鐵件，不銹鋼繞片，不銹鋼串棒，輪輻中間采用間隔套，兩端輪輻鎖緊，兩端配用軸承310，網面精磨。

3、伏輥裝置1套：直徑φ300mm，面寬1450mm，輥體材料為無縫鋼管，厚10mm，軸45#鋼，表面包膠膠厚25mm，硬度為肖氏38±2°，兩端配用軸承210.

4、真空吸水箱1套：吸水箱為型鋼箱體，面板均為超高分子聚乙烯材料，縫寬14mm，吸口寬1550mm，連體支架。

5、噴水管裝置一套：直徑φ42mm，水壓1—4 Mpa。

6、網部采用機架采用型鋼結構。

三、擠水部

擠水部由一道毯壓組成，濕部由毛毯引到擠水，在得到足夠的干度后，進入網部。

1、 擠水上輥1套：直徑φ220mm，輥面寬1550mm，鑄鐵輥面，表面包膠，厚20mm，硬度為肖氏“A”90°，輥體形式為平膠輥，兩端配用軸承210.

2、 擠水上輥1套：直徑φ220mm，輥面寬1550mm，鑄鐵輥面，表面包膠，厚20mm，硬度為肖氏“A”90°，輥體形式為平膠輥，兩端配用軸承210.

3、 導輥裝置6套：直徑φ108×10mm，面寬1550mm，輥體材料為無縫鋼管，悶頭鑄鐵，軸頭45#鋼，配用軸承208/209。

4、 舒展輥裝置1套：直徑φ170mm，面寬1550mm，輥體材料為無縫鋼管，悶頭鑄鐵，軸頭45#鋼，表面包膠，硬度為肖氏“A”95±2°，設置螺紋凸槽，配用軸承208/209.

5、 毛毯吸水箱1套：吸水箱箱體為型鋼鋼箱體，面板為高分子聚乙烯。

6、 吸水管1套：帶高壓噴水管，水壓2—4Mpa，為固定。

7、 校正器1套：毛毯采用氣動控制。

毛毯張緊器1套：毛毯均設有一套手動張緊器，導管和絲杠由鋼制造。機架裝置1套：機架、橫梁采用鑄鐵型結構，在機架的立柱上裝有手動加壓裝置，通過托臂實行輥?zhàn)蛹訅汉吞嵘?

四、烘干部

為了有效的保證烘干部的干燥能力，本臺紙機有1套直徑φ2000mm烘缸組成，毛毯配有手動校正器和手動張緊器，烘干部傳動為開式齒輪裝置，烘缸全部使用滾動軸承。

1、 烘缸裝置：直徑φ2000mm，面寬1450mm，缸體和缸蓋為鑄鐵，烘缸輥體壁厚不小于22mm，硬度為HB210，內圓車光，配旋轉蒸汽接頭各虹吸管，工作氣壓0.3Mpa，水壓試驗0.6Mpa，。

2、 托輥直徑φ360mm，輥面寬1550mm，鑄鐵輥體，外徑加工，表面包膠，厚25mm，硬度為肖氏“A”98℃，輥體形式為平輥，兩端配用軸承3622。

3、 機架裝置1套：烘干部機架裝置為鑄鐵型結構或型鋼結構。

五、傳動部

本機共有1個傳動點，總裝機容量為調速11KW。

傳動部主要設備有驅動電機、減速機、聯軸器、基礎板和基出螺栓。傳動電機為交流電機，減速機為圓柱齒輪減速機，聯軸器為HL系列軸銷聯軸器。

六、基礎部

本機基礎部包括紙機基礎圖上的基礎板、地腳螺栓、墊鐵塊等，基礎板指紙機各種地軌、導軌、基礎底座等，材質為鑄鐵經人加工時效處理，精加工而成。

七、制漿及紙完成設備：聯系電話18530160500

1、高濃碎漿機 1臺 電機；15KW/6級

2、磨漿機 1臺 電機：22KW/4級

3、振動篩 1臺 電機：3KW/4級

4、推進器 1臺 電機：5.5KW/4級

5、35 M3漂洗機 1套 電機：5.5KW/4級

6、漿泵4寸 4臺 電機：4KW/4級

7、真空泵 1臺 電機：7.5KW/4級

8、離心篩 1臺 電機；7.5KW/級4級

9、攪拌機 3臺 電機；3KW/級4級

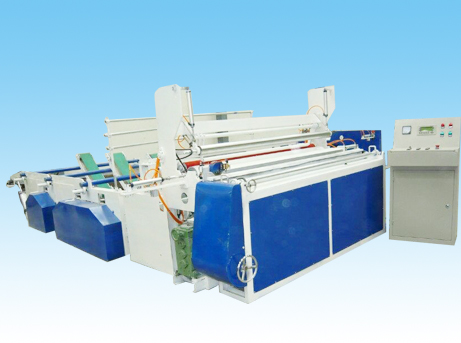

10、復卷機 1臺 電機；4KW調速

11、切紙機 1臺 電機；4KW調速

八、工藝流程:

原料（廢紙、槳板）——碎漿機——震動篩——磨漿機——漂洗機——推進器——漿泵——除砂器——漿泵——離心篩——漿泵——造紙主機——卷紙機——對開切紙機——包裝

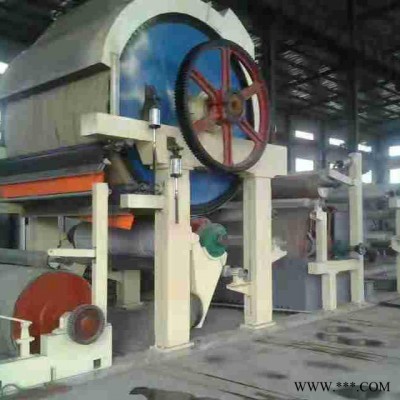

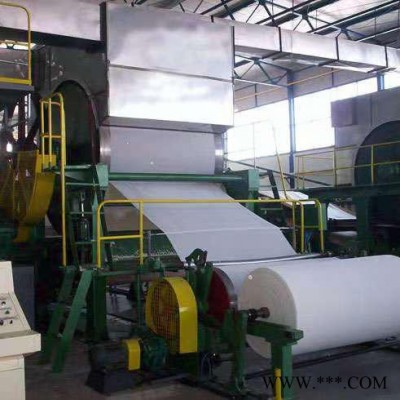

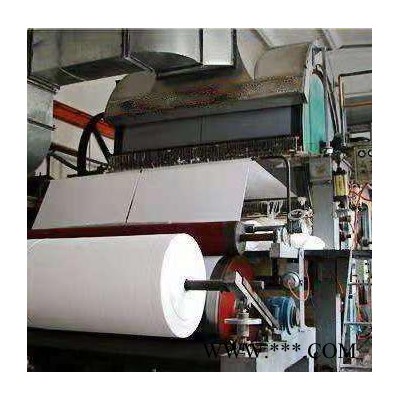

九 、設備流程圖片
