| 測量范圍 | 1 |
|---|---|
| 測量精度 | 0.1 |
| 規格 | FA2004B |
| 類型 | 檢測儀器 |

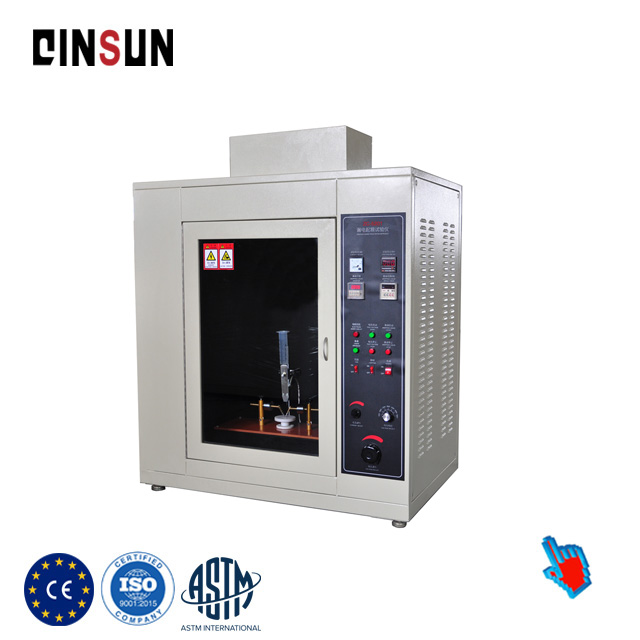

| 名稱 | 漏電起痕試驗機/絕緣材料漏電試驗機 |
| 品牌 | 千實 |
| 型號 | F244 |
| 加工定制 | 是 |
主要用途：
漏電起痕試驗驗是在固體絕緣材料表面上，在兩電極之間，施加設定電壓，升在一定高度滴下規定濃度液體，用以評價固體絕緣材料表面在電場和污染介質下的耐漏起痕能力。適用于照明設備、低壓電器、室用電器、機床電器，用于絕緣材料、工程塑料、電氣連接件。
符合標準：
GBT 4207，IEC 60112 (2003)，IEC 60745-1，IEC 60335-1，IEC 60598-1，IEC 60884-1適用范圍：
基本簡介：
1、漏電起痕試驗（電痕化指數試驗）是 IEC60112 、 UL 746A 、GB/T4207、GB4706.1 ASTM D 3638-92等標準規定的模擬仿真試驗項目。
2、漏電起痕試驗（電痕化指數試驗）是在固體絕緣材料表面上，在規定尺寸 ( 2mm × 5mm ) 的鉑電極之間，施加某一電壓并定時 (30s) 定高度 ( 35mm ) 滴下規定液滴體積的導電液體 (0.1%NH 4 CL) ，用以評價固體絕緣材料表面在電場和潮濕或污染介質聯合作用下的耐漏電性能，測定其相比電痕化指數 (CT1) 和耐電痕化指數 (PT1) 。
3、漏電起痕試驗儀（電痕化指數試驗儀）儀適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備的研究、生產和質檢部門，也適用于絕緣材料、工程塑料、電氣連接件、輔件行業。
設備的主要性能特點：
1、控制液滴采用進口電磁閥,準確的控制液滴的大小,無需調節！
2、機器有排液功能,方便實驗前排空管路內的空氣！
3、采用精密泄漏電流表來迅速判定產品漏電流大?。ūＷCCTI指數準確性）！
4、可精密調節樣品臺的高低,精密調節2個電極的前后左右位置,方便試驗進行（完全參照TESTING夾具改進，使用方便）
5、照明燈具采用標準防爆燈具，符合安全標準
6、采用正野密封排風扇保證箱體密封。且排風效果強！
7、箱體采用1.2mm鏡面不銹鋼箱體，美觀大方！
8、產品配件含精密電子稱來考證電極頭對試樣作用力！
技術參數：
1、 電極材料：電極頭 — 鉑金屬（白金）
2、 電極壓力：1.0±0.05N
3、 電極距離：4.0mm ± 0.01mm ，夾角 60°±5
4、 電極電壓：100~600V（48~60HZ）可調，短路電流在1.0±0.1A時電壓下降小于10%
5、 滴液高度：為30~40mm 可調
6、 滴液大?。?4~55滴/1cm3 可調
7、 滴液時間：30s±5s，
8、 滴液次數：0~9999次可調
9、 漏電判斷：回路電流大于0.5A并維持2秒鐘則繼電器動作切斷電流，指示樣品不合格
10、試驗過程：試驗程序自動控制，獨立抽風
11、參照標準：IEC60112 、 GB/T4207、GB4706.1
12、工作室體積：0.1m3（可根據不同標準定做0.5 m3 或 0.75m3 ）
13、設備外尺寸：630mm寬×390mm深×750mm高
試驗方法：
采用矩形鉑電極，兩極對試樣的作用力分別為1.0N±0.05N。施加電壓在100～600V(48～60Hz)之間可調，短路電流在1.0±0.1A時，電壓下降應不超過10%，當試驗回路中，短路漏電電流等于或大于0.5A 時，時間維持2秒鐘，繼電器動作，切斷電流，指示試品不合格。滴液裝置時間常數可調，準確控制滴液量大小44～50滴/cm3和滴液時間間隔30±5秒。
