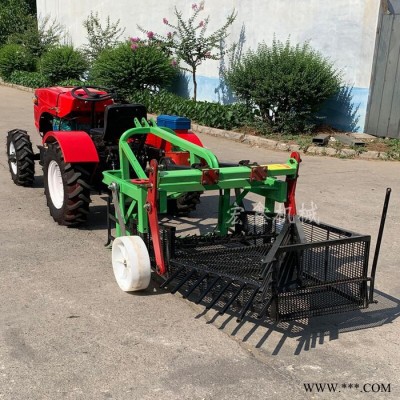

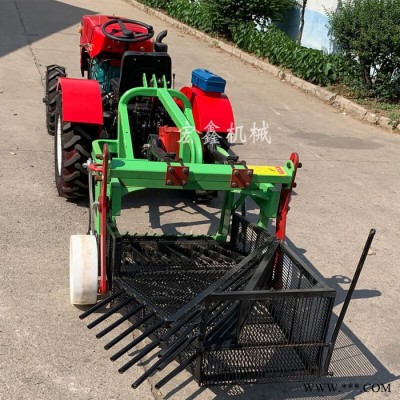

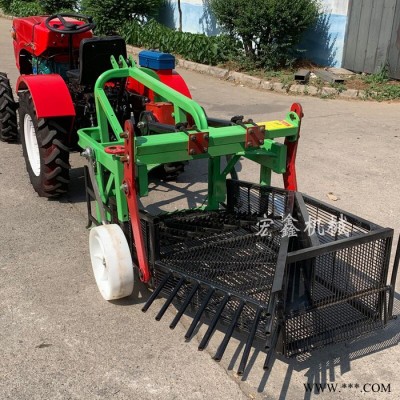

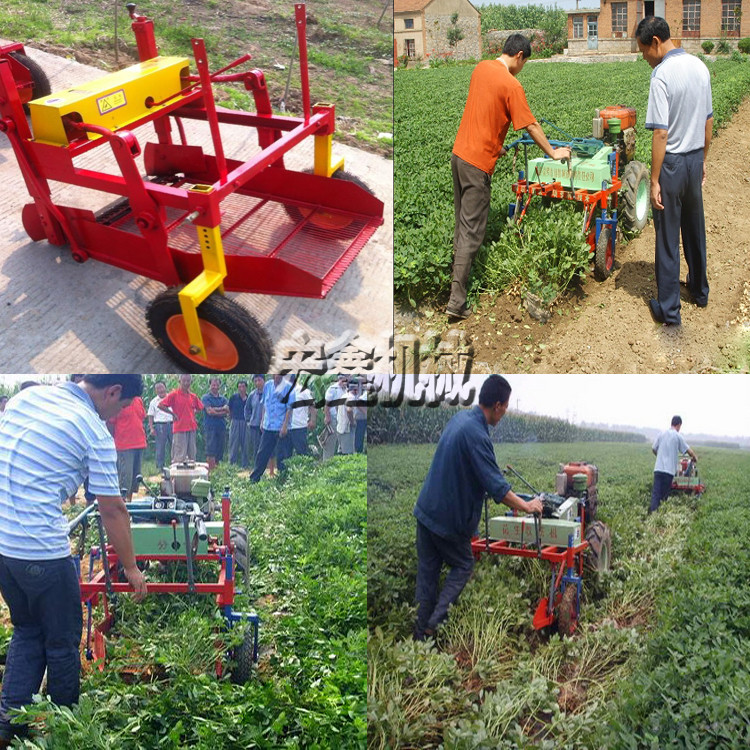

馬鈴薯收獲機是懸掛在10-12馬力手扶拖拉機后方，以手扶拖拉機為牽引動力。主要收獲與該機配套種植和間作種植的馬鈴薯、大蒜、地瓜等地下根莖作物。具有收獲效率高、性能好、破皮率地，結構簡單，操作維修方便等特點。

二、主要結構和工作原理：

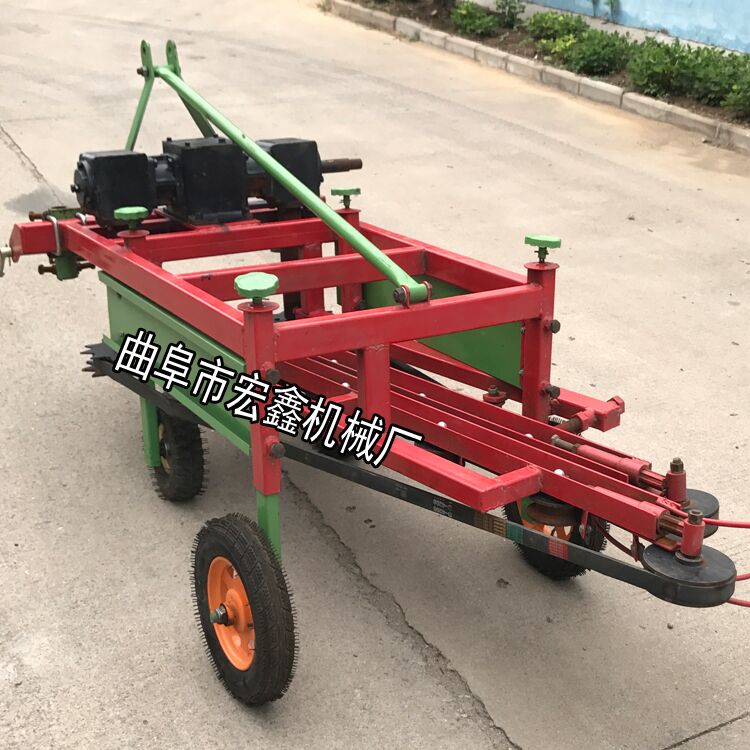

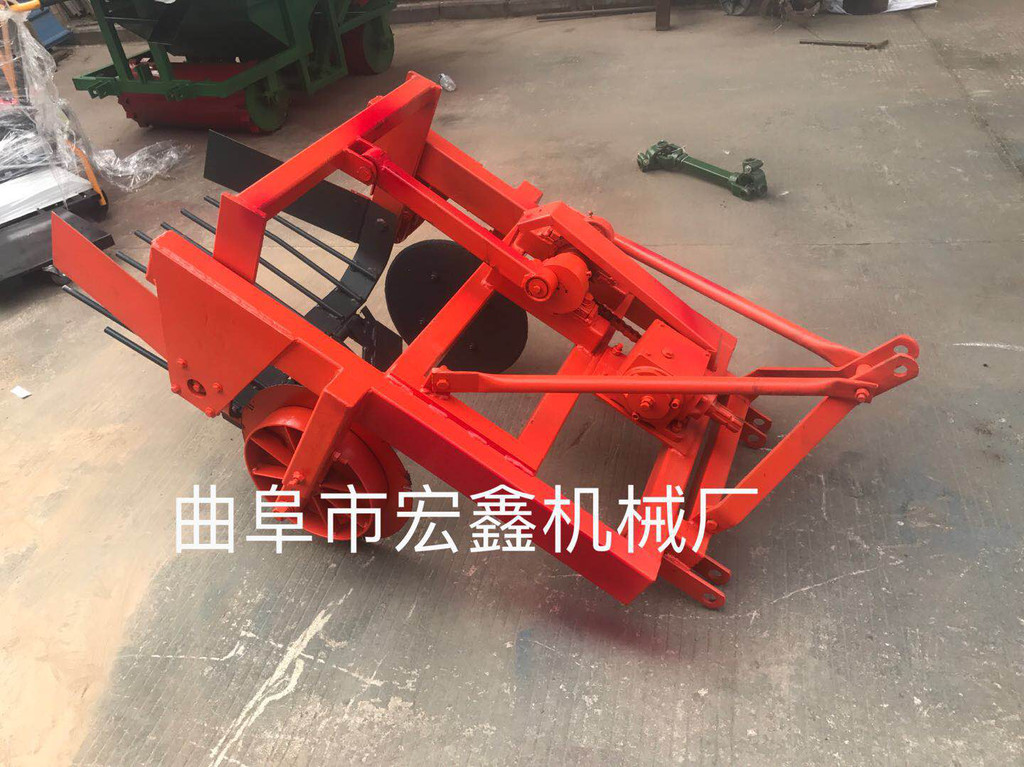

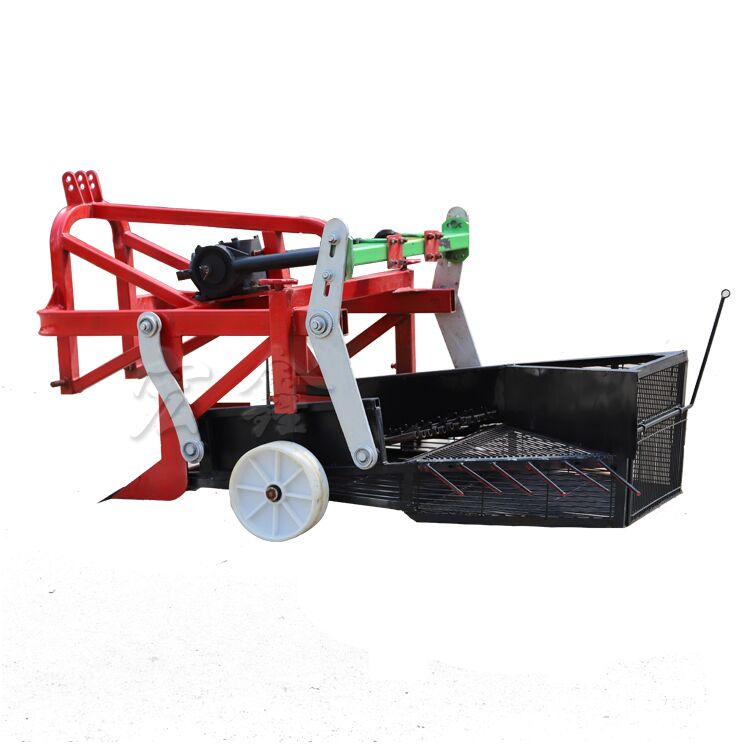

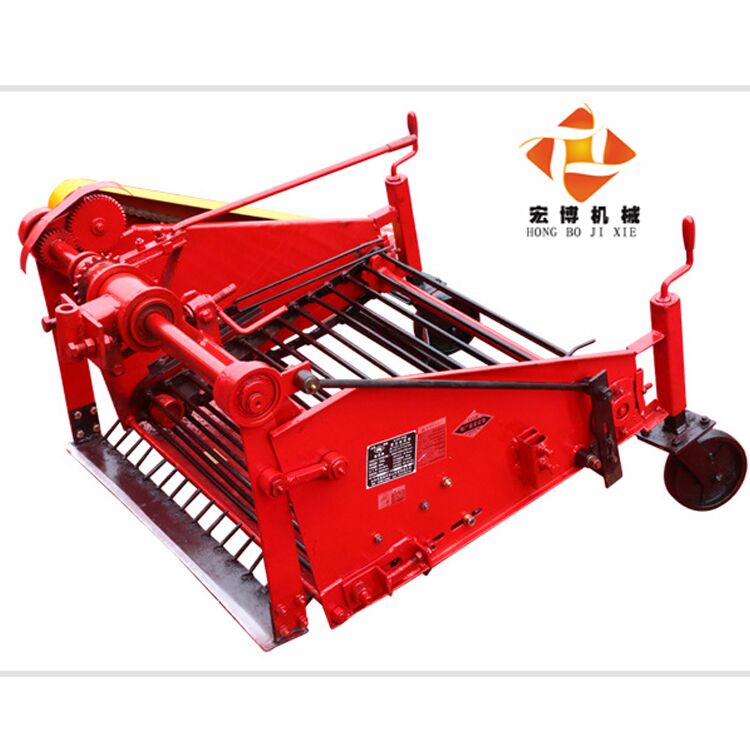

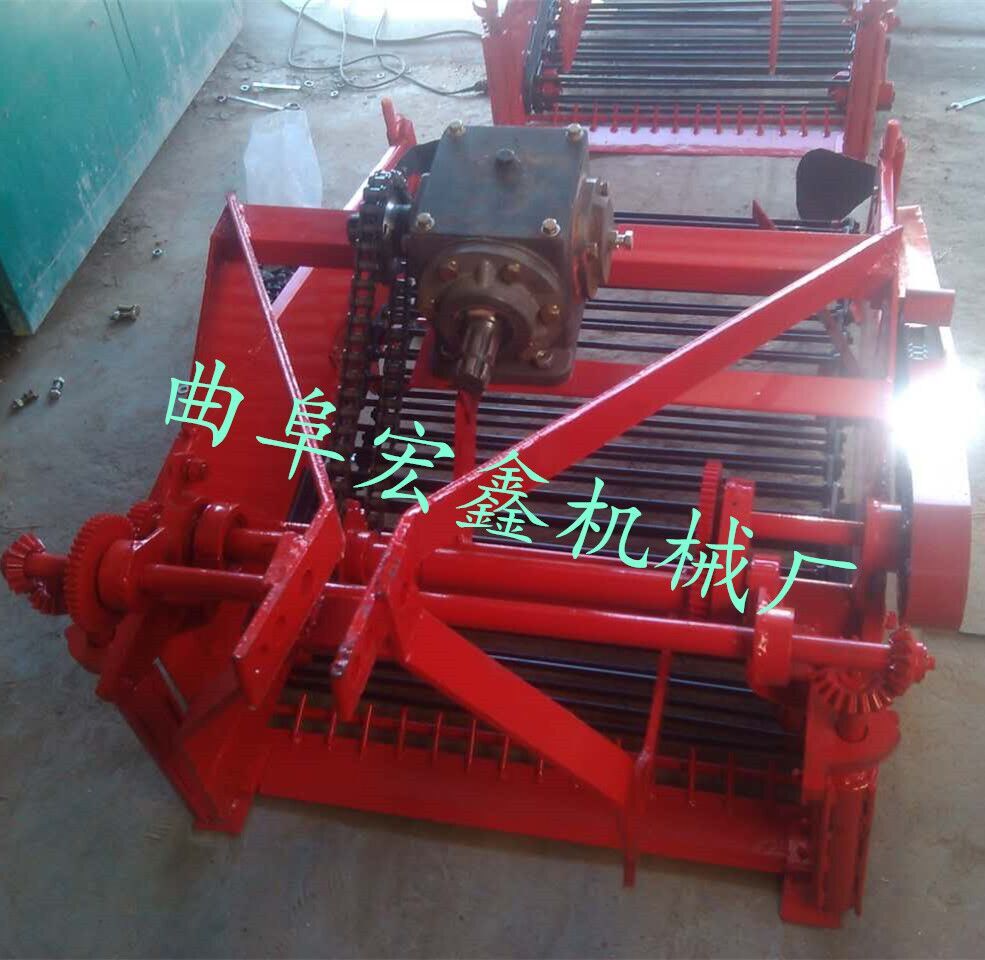

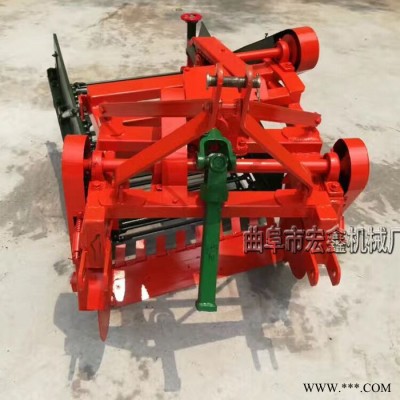

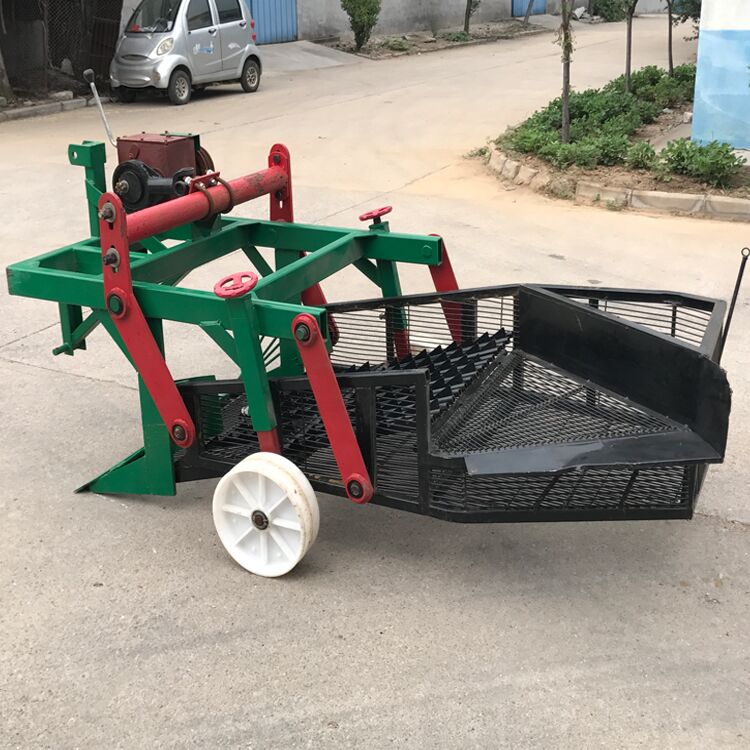

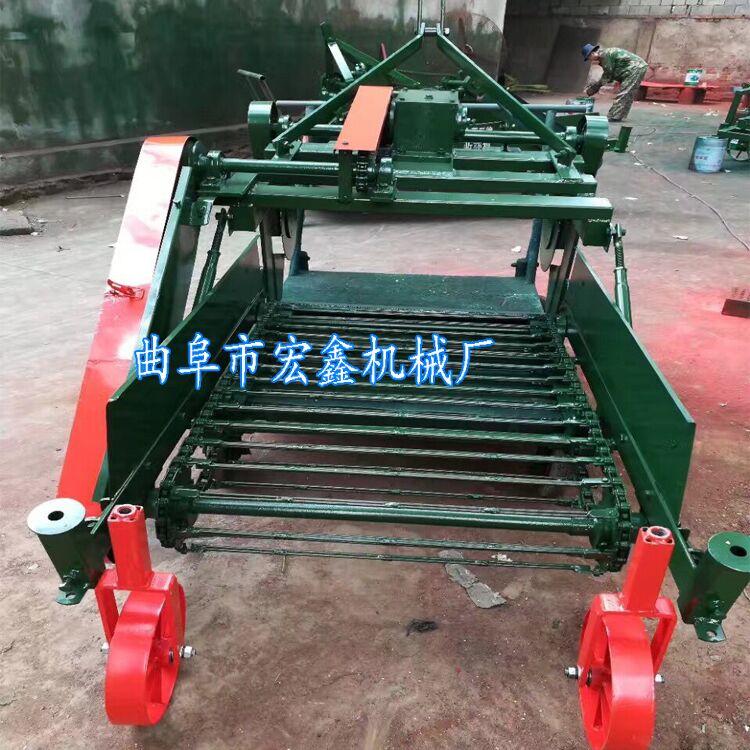

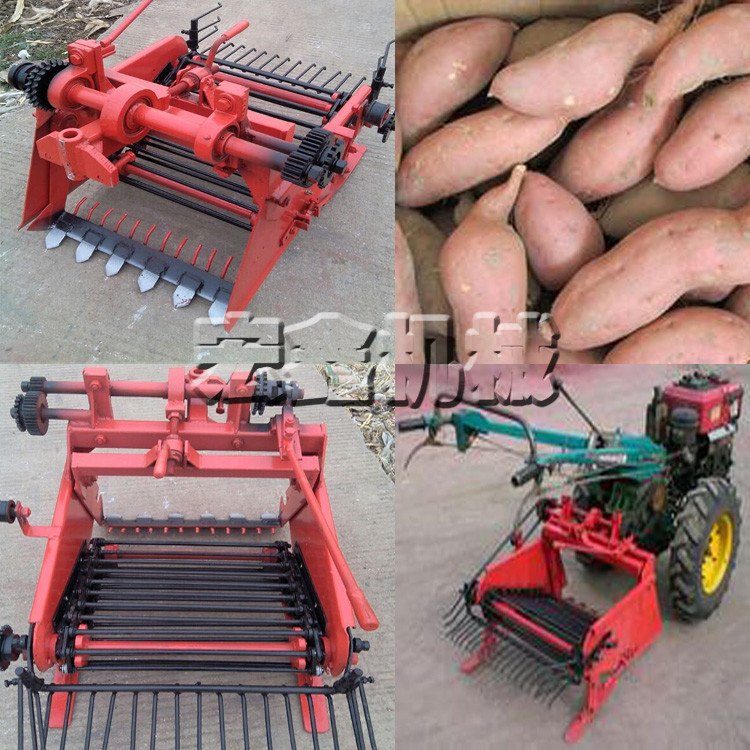

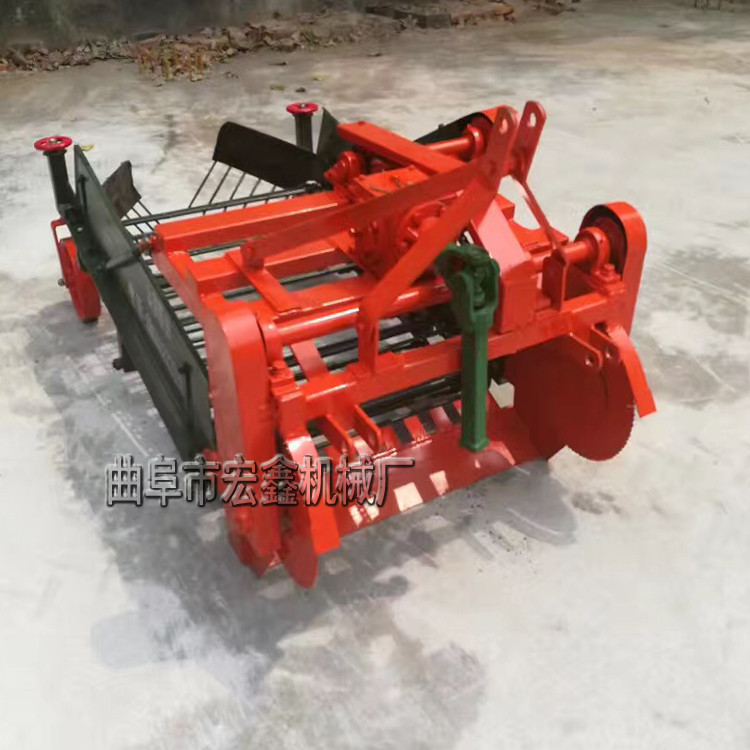

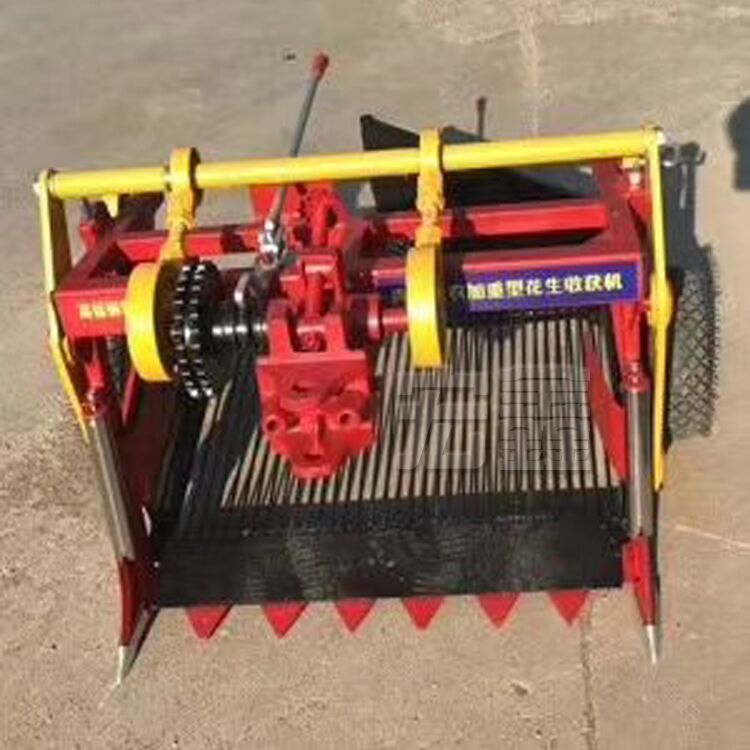

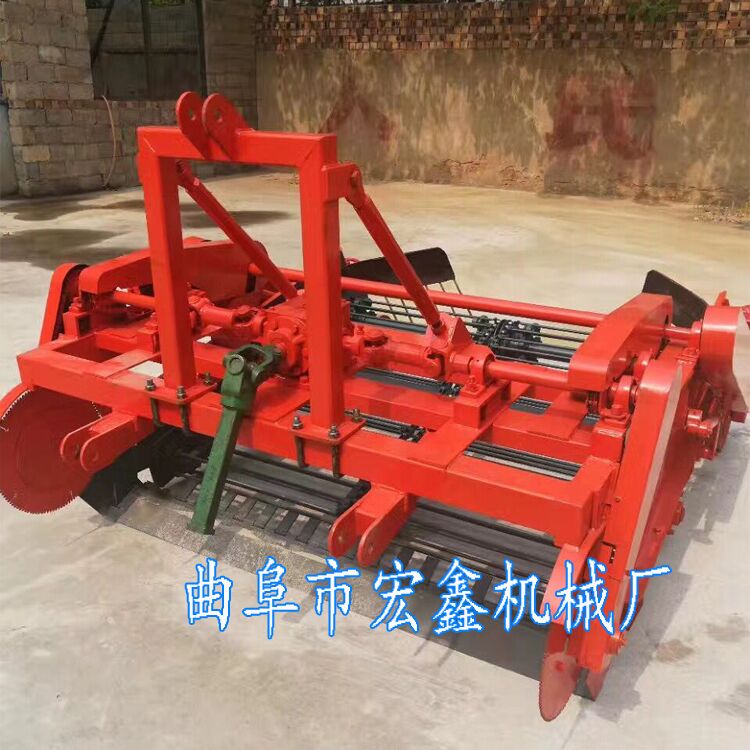

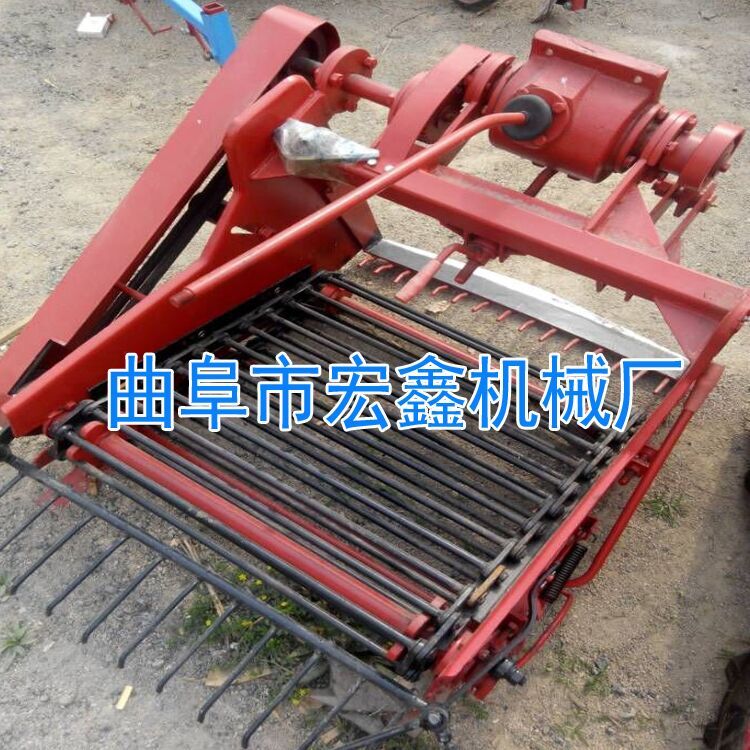

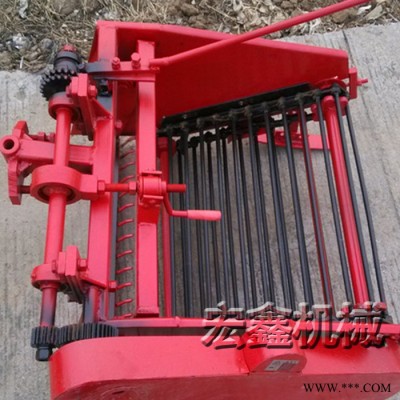

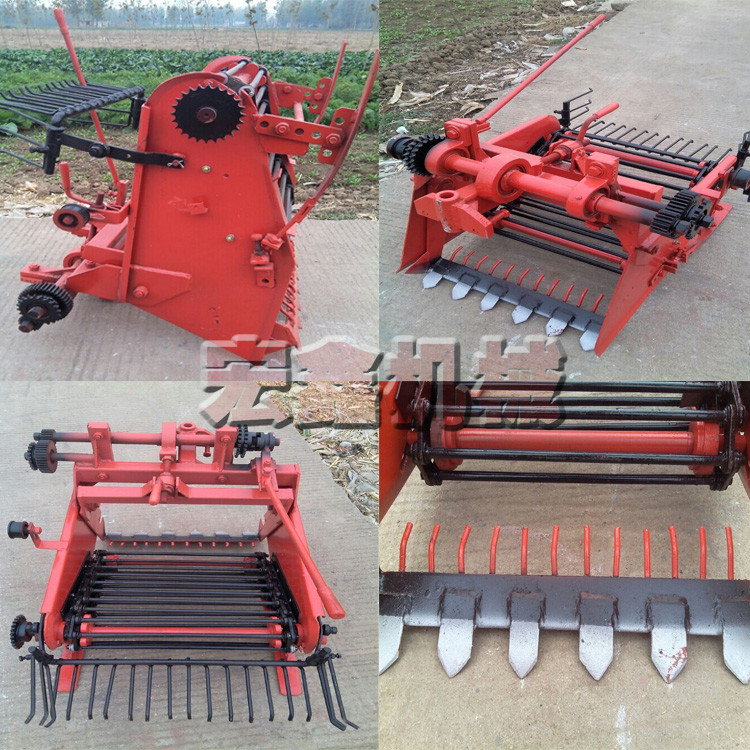

       該機主要結構有大架、主軸組合、前后傳動軸組合、離合器、分離排鏈、挖掘鏟、振動篩等部件組成。

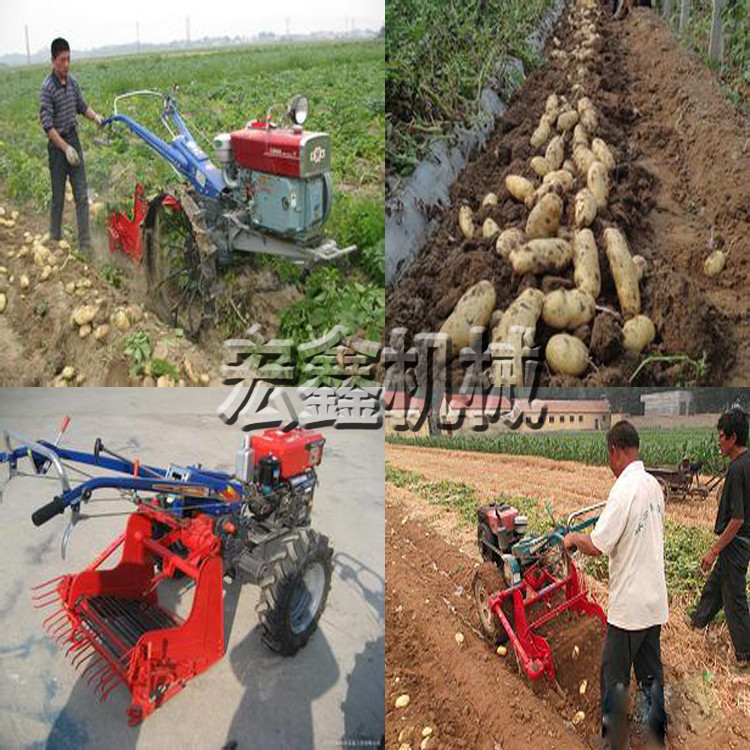

該機懸掛在手扶拖拉機后方，經手扶拖拉機變速箱輸入軸右端安裝的鏈輪、鏈條傳至該機傳動軸，經主傳動軸上偏心塊、連桿帶動挖掘鏟作前后往復運動，再由傳動軸左端齒輪帶動過橋軸上變速齒輪，并改變傳動方向，再經鏈條帶動分離排鏈主傳動軸，并由主傳動軸兩端偏心塊帶動振動篩上下抖動。在手扶拖拉機的牽引下，使挖掘鏟挖掘出來的馬鈴薯（大蒜、地瓜等）鋪放在分離排鏈上，在分離排鏈的轉動下土落在分離排鏈下方，馬鈴薯（大蒜、地瓜等）和未落下的土塊，在分離排鏈上面落在振動篩上，再次清選分離后集中鋪放在機后地面上。多功能馬鈴薯收獲機，是專為收獲馬鈴薯而設計的。同時也可兼收地瓜、花生、胡羅卜、生姜等莖塊作物的多用型收獲機。本收獲機能一次性完成起膜、挖掘、碎土、分離、清選輔放等工序。該收獲機根據設計是由機架、動力傳動機構、切土機構、碎土機構、輸送分離機構、挖掘機構、懸掛機構、地輪支承機構、刮土板、鏈輪罩及防塵密封等**部分組成，具有外型整齊美觀，結構緊湊，部局合理，運轉噪音小，作業效率高，損失小，農機農藝緊密結合等優點。

      1.將土豆收獲機懸掛在拖拉機上。同時用萬向節把拖拉機的后輸出軸與收獲機的動力輸入軸聯接。用手轉動萬向節，檢查有無卡、碰現象。如有，應及時排除。
  2.起步時將土豆收獲機提升至挖掘刀尖離地面5-8厘米左右結合拖拉機動力輸出軸，空轉1-2分鐘，無異常響聲的情況下，掛上工作檔位，逐步放松離合器踏板，同時操作拖拉機調節手柄逐步入土，隨之加大油門直到正常耕作。
  3.檢查土豆收獲機工作后的地塊土豆收凈率，查看有無碎以及嚴重破皮現象，如土豆破皮嚴重，應降低收獲行進速度，調深挖掘深度。
  4.作業時，機器上禁止站人或坐人，否則可能纏入機器，造成嚴重的人身傷亡事故。機具運轉時，禁止接近旋轉部件，否則可能導致身體纏繞，造成人身傷害事故。
  5.檢修機器時，必須切斷拖拉機動力輸出軸動力，以防造成人身傷害。
  6.理墑起壟施肥機工作時，理墑起壟施肥機上嚴禁站人或坐人，以防跌入機內造成傷亡事故。機具運轉時，嚴禁接近旋轉部件！
