工頻無局放試驗設備成套裝置技術方案
一、適用范圍
本設備主要用于部分35kV電壓等級以下電力產品如互感器、電力變壓器、高壓斷路器、電纜附件等試品進行工頻耐壓、局部放電試驗及其科 學 研 究試驗。
二、使用條件
海拔高度：≤1000m環境溫度：-10℃～+40℃相對濕度：<90（25℃時）使用環境：戶內
無導電塵埃無火災及炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波，波形畸變率<3%
設有一可靠接地點，接地電阻≤0.5Ω
三、遵循標準
J B/T9641-1999 …………………試驗變壓器
G B/T.311.1-1997 ………………高壓輸變電設備的絕緣與配合
G B/T 16927.1-1997 ……………高電壓試驗技術第部分 一般試驗要求
G B/T 16927.2-1997………………電壓試驗技術第二部分 測量系統
G B7328-87 ………………………變壓器和電抗器的聲級測量
G B/7354-2003 …………………局部放電測量
G B/T509-1991 …………………電力變壓器試驗導則
G B2536-1990 ……………………變壓器油
G B7252-87 ………………………變壓器油中溶解氣體分析和判斷導則
J B8749-1998 ……………………調壓器的通用技術要求
四、設備的組成
TH-10/120工頻無暈試驗變壓器 ………………………………………一臺
TH-120/1000無局部放電耦合電容器……………………………………一臺
TH120/0.1工頻保護電阻…………………………………………… ……一臺
TH-9901工頻高電壓試驗控制臺（帶10KVA電動調壓器）……………一臺
TH-10電源濾波器…………………………………………………………一臺
TH-2002局部放電檢測儀…………………………………………………一臺
TH-9 校正脈沖信號發生器………………………………………………一只
五、主要設備的技術參數
（一）、工頻無暈試驗變壓器
額定容量：10kVA高壓額定電壓：120 kV低壓額定電壓：0.22kV
高壓額定電流：0.83A低壓額定電流：45.5A測量繞組電壓：120V相數：單相
聯結組：II0阻抗電壓：≤10輸出波形畸變率：≤3工頻耐壓水平：330kV/1min
局部放電量：額定電壓下≤10PC80額定電壓下≤5PC
允許運行時間：100額定電壓、100額定電流下運行1分鐘；2/3額定電壓、2/3額定電流下連續運行冷卻方式：油浸自冷
結構形式：絕緣外殼環氧玻璃絲繞制，可移動。
（二）、TH-120-0.001無局部放電耦合電容器
| 序 號 | 型 號 | 額定電壓 K V | 額定電容 P F | 外形尺寸 φ×H（mm） | 重量 K g |
| 1 | TH60－0.001 | 60 | 1000 | 160×740 | 13 |
| 2 | TH120－0.0005 | 120 | 500 | 160×900 | 28 |
| 3 | TH100－0.001 | 100 | 1000 | 160×900 | 28 |
| 4 | TH120-0.001 | 120 | 1000 | 160×900 | 28 |
| 5 | TH150-0.002 | 150 | 2000 | 160×1300 | 29 |
| 6 | TH250-0.0005 | 250 | 500 | 160×2000 | 32 |
主要技術性能
１、電容器在額定電壓UN下可連續運行1小時。２、電容器電容量偏差范圍:-5─+10%CN 。
３、電容器介質損耗角正切值:在20℃N,0.9─1.1UN下不大于0.002。４、電容器短時工頻耐壓值為1.1UN 。
５、電容器在標稱值100電壓下的局部放電量:≤5PC根據用戶不同要求,外形尺寸可能有變化,表中尺寸僅供參考。
使用環境條件
６、使用地區海拔高度不超過1000m,環境空氣溫度范圍為-25─+45℃。
７、產品使用時,其環境空氣相對濕度應不大于80。
（三）、TH-120/0.1工頻保護電阻
額定頻率：50Hz
額定電壓：120kV
標稱電阻：7.5kΩ
局部放電量：額定電壓下<10PC
80%額定電壓下≤5PC
允許運行時間：同變壓器
結構形式：采用鎳鉻絲纏繞在環氧管上，兩端用連接管與變壓器、分壓器相連。
（四）、TH-9901工頻高電壓試驗控制臺
（帶10KVA電動調壓器）
操作裝置功能：
設有過電流保護
設有測量繞組電壓表，電容分壓器測量電壓表（數字式三位半），變壓器一次繞組電流表、電壓表、二次繞組電流表等；
采用電機驅動調壓器調壓，并具有上下保護和零壓分閘保護功能；
設有聲警告
設有零壓合閘、試品擊穿自動回零功能
設有耐壓計時元件，到耐壓時間時調壓器將自動降至零位
電源為220V控制
（五）、TH-10電源濾波器
主要技術參數：
工作電壓： 0～250V
額定電流： 45A
額定容量： 10 KVA
頻 率： 50 Hz??
衰減特性： 10KHz ～ 100KHz ≥ 60dB
100KHz ～300KHz ≥ 60dB
局部放電水平： 額定電壓下Q≤ 3PC

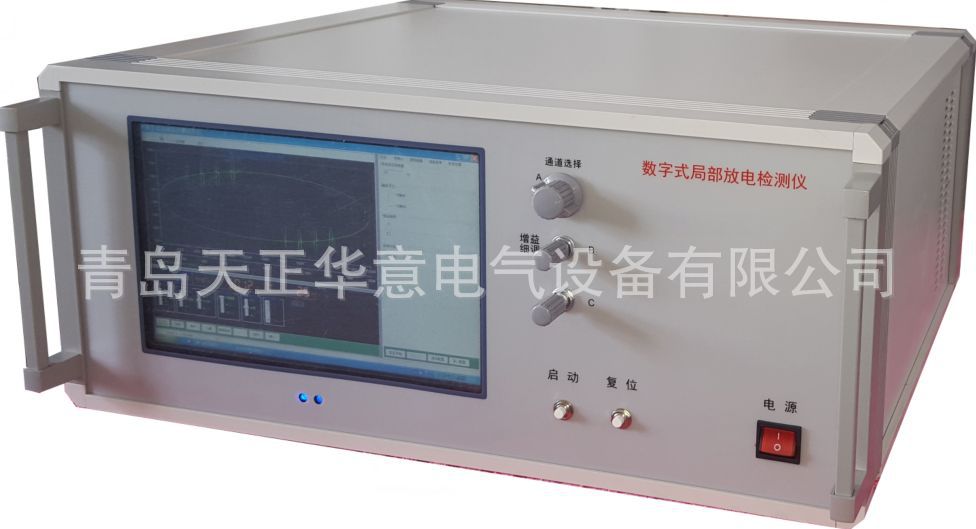

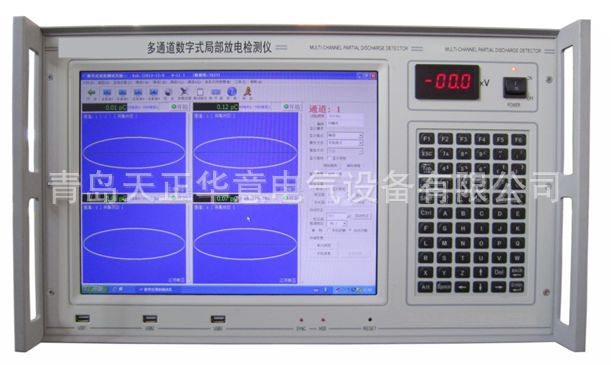

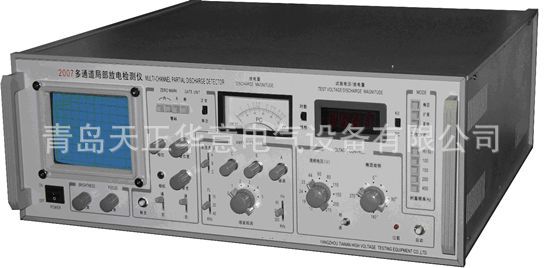

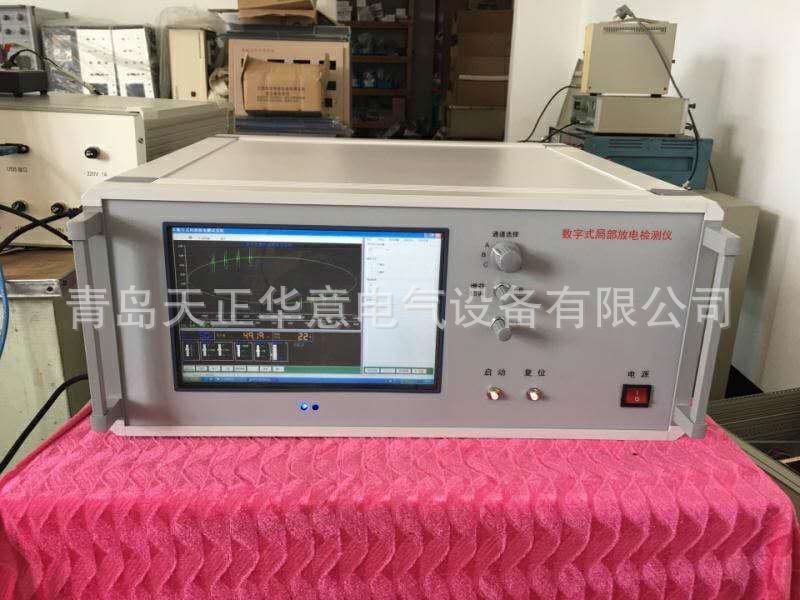

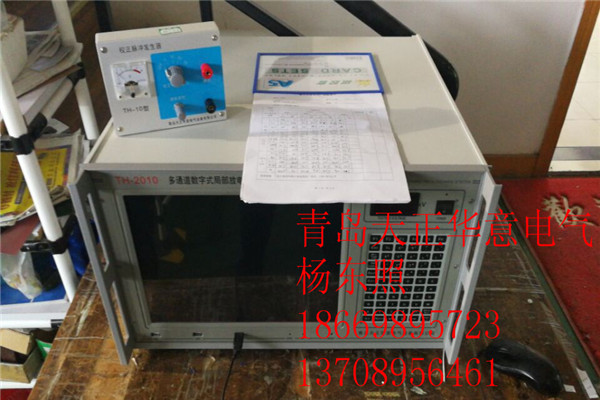

（六）、TH-2002局部放電檢測儀
1、可測試品的電容量范圍6PF~250μF。
2、檢測靈敏度允許電流（見表一）：
表一、檢測靈敏度及輸入單元允許電流值。
| 輸入單 元序號 | 調諧電容范圍 | 靈敏度（PC） （不平衡電路） | 允許電流有效值 | |
| 不平衡電路 | 平衡電路 | |||
| 1 | 0～25～100PF | 0.02 | 30mA | 0.25A |
| 2 | 25～100～400PF | 0.04 | 50mA | 0.5A |
| 3 | 100～400～1500PF | 0.06 | 120mA | 1A |
| 4 | 400～1500～6000PF | 0.1 | 0.25A | 2A |
| 5 | 1500～6000～25000PF | 0.2 | 0.5A | 4A |
| 6 | 0.006～0.025～0.1μF | 0.3 | 1A | 8A |
| 7 | 0.025～0.1～0.4μF | 0.5 | 2A | 15A |
| 8 | 0.1～0.4～1.5μF | 1 | 4A | 30A |
| 9 | 0.4～1.5～6.0μF | 1.5 | 8A | 60A |
| 10 | 1.5～6.0～25μF | 2.5 | 15A | 120A |
| 11 | 6.0～25～60μF | 5 | 25A | 200A |
| 12 | 25～60～250μF | 10 | 50A | 300A |
| 7R | 電阻 | 0.5 | 2A | 15A |
3、橢圓掃描時基：
（1）頻率50（內）、100、150、200、400HZ。
（2）旋轉：以30°為一檔，可旋轉360°。
（3）工作方法：橢圓——擴展——直線。
（4）高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率<1伏安，并有過載自動保護裝置。
4、顯示單元
采用124×104mm2矩形示波管，有亮度與焦調節旋紐。
5、放大器
（1）3dB低頻端頻率fL：10、20、40KHZ任選。
（2）3dB高頻端頻率fH：80、200、300KHZ任選。
（3）增益調節，粗調6檔，檔間增益差20±1dB，細調范圍>20dB。
（4）正負脈沖響應不對稱性<1dB。
6、時間窗
（1）窗寬：可調，50HZ下15°～ 150°。
（2）窗位置：每一窗可旋轉0°～ 170°。
（3）兩個時間窗可分別或同時開。
（4）具有一次性轟擊裝置，轟擊時間約20ms（供拍照用）。
7、脈沖峰值表
（1）線性刻度指針式表頭0—100 誤差±5%（以滿刻度計）。
（2）對數刻度指針式表頭0—10—100 誤差±5%（以滿刻度計）。
（3）數字表頭：以3位半LED數字表顯示
0—100 誤差：±3%（以滿刻度計）。
8、試驗電壓表
（1）量程100KV（用100KV電壓表電阻R）。
（2）顯示：3位半數字電壓表。
（3）誤差：±3%。
9、零標系統
（1）內部零標發生器的零標志可變換極性，并可旋轉0～180°以使本電壓電阻R產
生的真零標位置極性相符。
（2）零標志與所有橢圓掃描頻率相一致。
10、結構
（1）體積530×550×220mm3
（2）重量：約22KG。
（七）、TH-9 校正脈沖信號發生器
輸出電荷量檔位：5 PC、50PC、500PC
極性：正負交替
重復頻率：1.2KHz
頻率變化范圍： >±100Hz
脈沖上升沿時間：<100ns
脈沖下降沿時間： >100us
注入電容：10PF，100PF
電容誤差 Ec≤±４％
方波電壓幅度誤差 Eu≤±４％（50PC檔位）
校正電荷誤差 Eq=(Eu2+Ec2)1/2 ≤±5％
