一、設備技術參數及附件功能，布置系統圖、設備設計圖

1.  總則

1.1 本參數適用于本次詢價的設備，它提出了設備的功能設計、結構性能、安裝和試驗等方面的技術說明。

1.2 本套設備滿足現行新國際標準、新國標準及有關行業標準。

2.  引用參照執行的標準

GB311.1-2007高壓輸變電設備的絕緣配合

GB/T16927.1-2007高電壓試驗技術   一般試驗要求

GB/T16927.2-2007高電壓試驗技術   測量系統

GB/T16896.1-2007高電壓沖擊試驗用數字記錄儀

ZB F24 001-90沖擊電壓測量實施細則

GB191 包裝運標志

GB4208 外殼防護等級

GB813-89 沖擊試驗用示波器及峰值表

JB/T9641－1999 《試驗變壓器》

IEC60-1、IEC60-2 《高電壓試驗技術》

GB50150-91                 《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 848.5-2004 高壓試驗裝置通用技術條件 第5部分：沖擊電壓發生器

DL/T 846.1-2003  高電壓測試設備通用技術條件一部分：高電壓分壓器測量系統

DL/T 846.2-2004  高電壓測試設備通用技術條件第二部分：沖擊電壓測量系統

3.  使用條件

本雷電沖擊電壓發生器試驗系統裝置主要適用于110kV及以下電力產品的雷電沖擊電壓全波試驗檢測，也可用于其它產品的雷電沖擊試驗檢測研究。

3.1 海拔高度不超過1500m

3.2 環境溫度：-15~+50℃

3.3 空氣相對濕度：≤90%

3.4 安裝使用地點：戶內使用，可移動

3.5必須設有一個可靠接地點，雷電沖擊獨立接地體接地電阻<0.5~1Ω!

3.6輸入電壓：   220V，約5kW

3.7電源頻率：   50/60 Hz

3.8電源電壓的波形為實際正弦波，波形畸變率<3％。

3.9無導電塵埃，無火災及危險，不含有腐蝕金屬和絕緣的氣體存在。

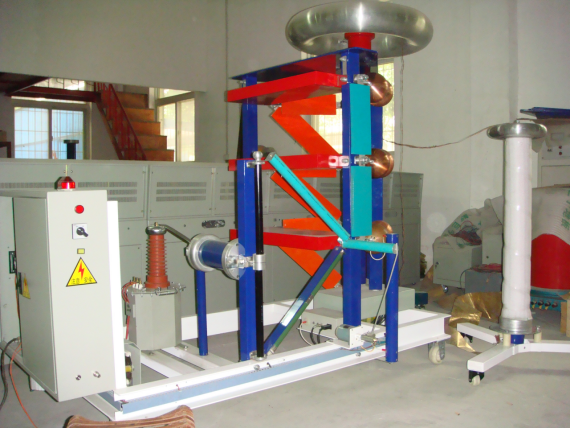

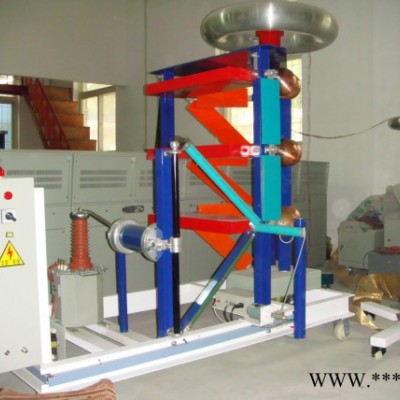

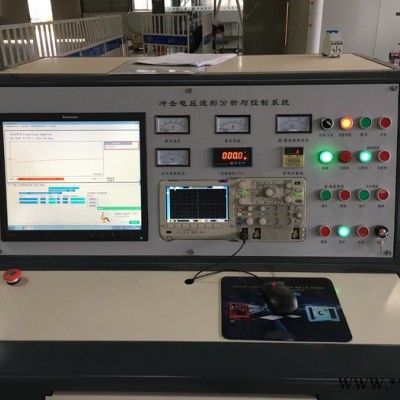

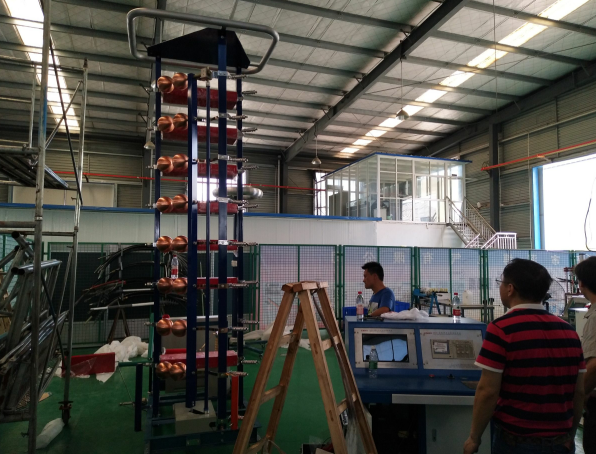

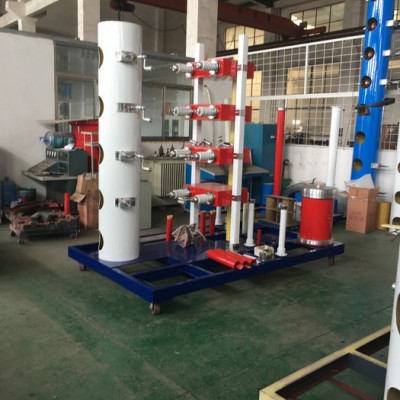

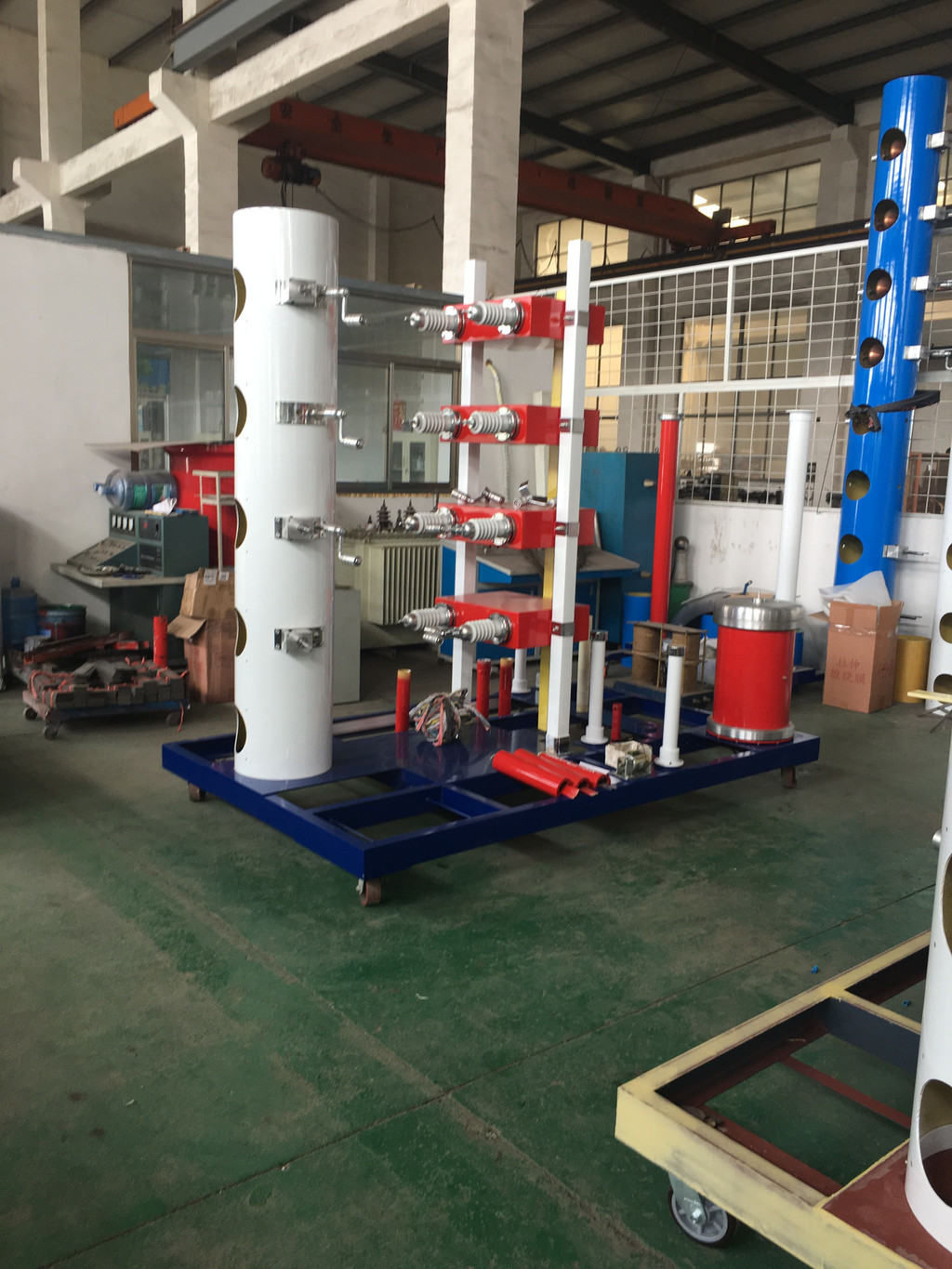

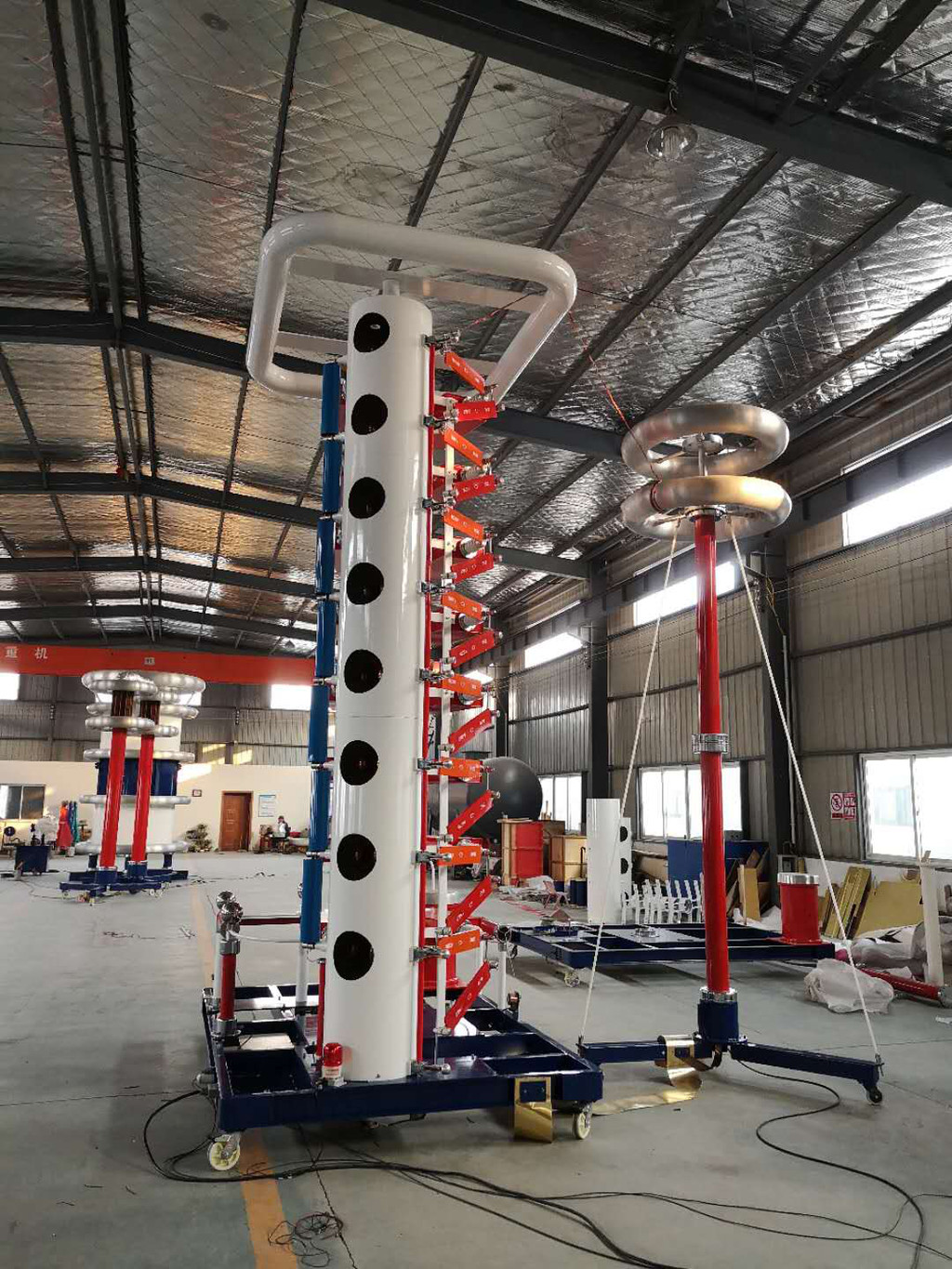

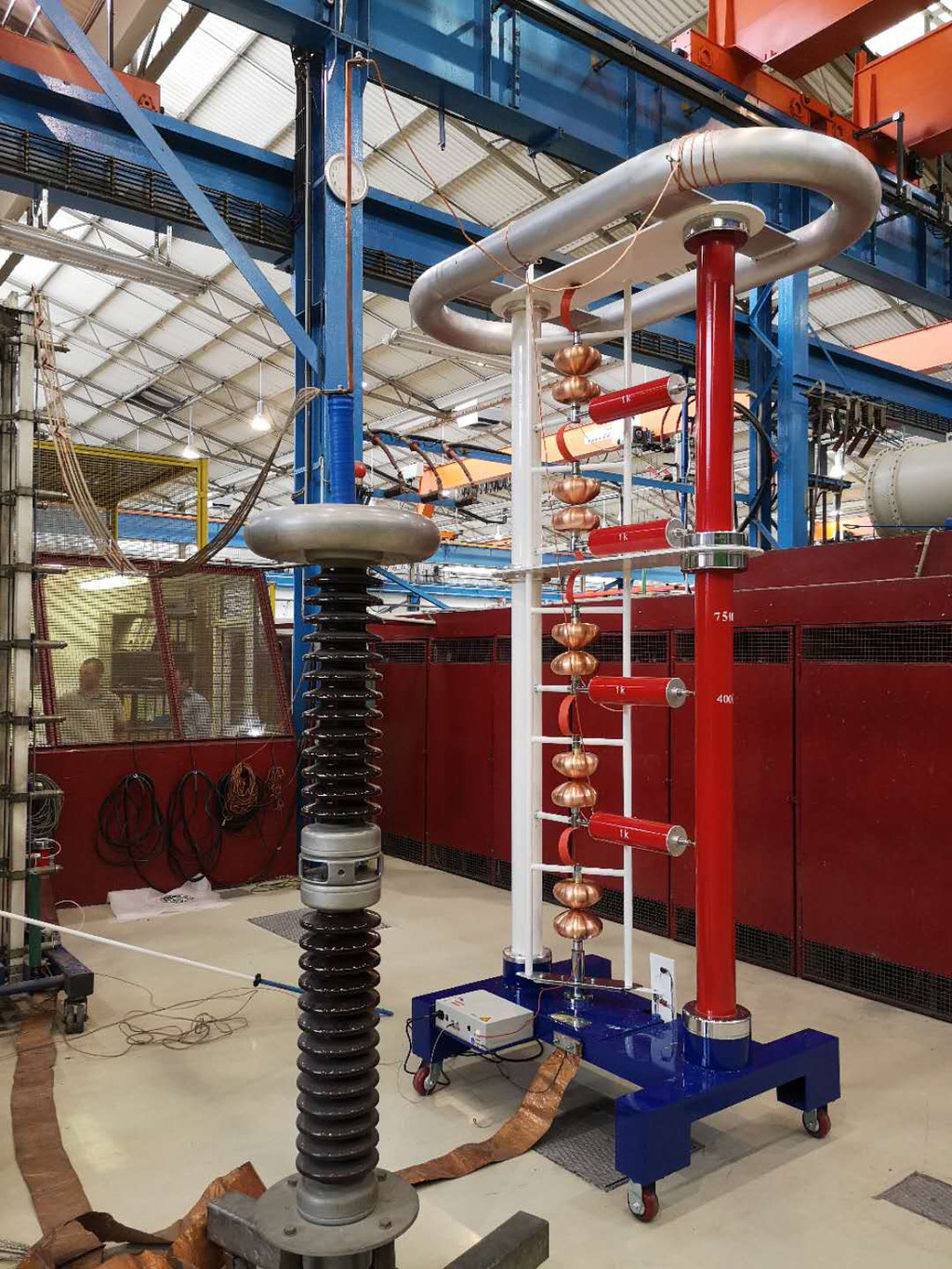

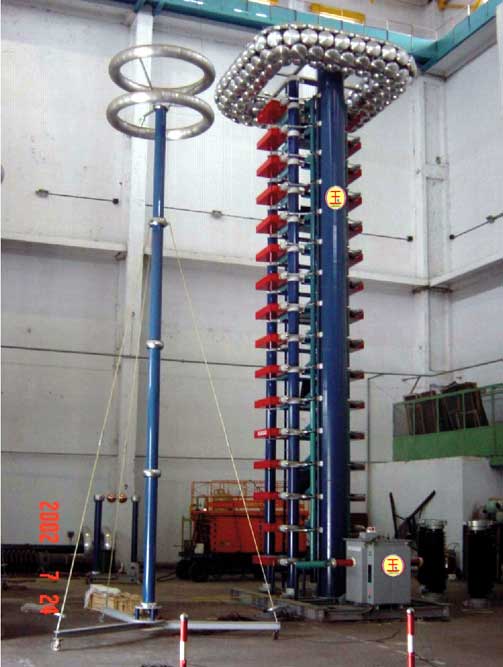

4.  雷電沖擊發生器（型號：800/40）本體

4.1   雷電沖擊發生器主要技術參數

4.1.1 標稱雷電波沖擊電壓：±800kV

4.1.2 標稱容量(能量)：40kJ

4.1.3 級電容：1.0μF，100kV（HRMWF-2×50kV-2.0μF）干式全絕緣封裝

4.1.4 級電壓：100kV

4.1.5 級數/級容量：8 / 5kJ

1.雷電沖擊電壓發生器本體

標稱電壓                     ±800kV

額定能量                       40kJ

額定沖擊容量                   0.125μF

額定充電電壓                   100kV

級數                           8

級電容量                       1.0μF

級能量                         5kJ

2.雷電沖擊電壓波形參數

標準雷電波                     1.2±30%/50±20%μs

                               峰值處振蕩不大于幅值5%

3.低輸出電壓                   ≤10%Un

4.輸出峰值電壓不穩定度           ≤1.0%

5.使用持續時間                   ≤每15S充放電一次可連續12小時運行

6.本雷電沖擊電壓發生器效率：雷電波(空載/負載) ≥90%。

4.1.6 輸出波形：在6000pF（包含分壓器電容）負荷電容下，可獲得

±1.2/50μs標準雷電沖擊電壓全波，效率大于90%。

波頭時間:1.2±30%μs

波尾時間:50±20%μs

過沖：小于5%

效率：不低于90%

4.1.7 同步范圍：大于20%

4.1.8  設備工作使用持續時間：

小于70%額定工作電壓時可連續工作；

大于70%額定工作電壓時可間斷工作，即如下

70%~80%額定工作電壓時可連續工作8小時以上。

80%~90%額定工作電壓時可連續工作3小時以上。

90%~95%額定工作電壓時可連續工作1小時以上。

4.1.9  幅值調節誤壓差小于1%，低輸出電壓不大于10%設備標稱電壓。

4.1.10 同步誤動率：小于1%
