名稱 | 超低頻發電機耐壓測試儀 |
---|---|
品牌 | 天正華意電氣 |
型號 | 天正華意電氣 |
超低頻發電機耐壓測試儀報價 超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代。我們知道,在對大型發電機、電纜等試品進行工頻耐壓試驗時,由于它們的絕緣層呈現較大的電容量,所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備,不但笨重,造價高,而且使用十分不便。為了解決這一矛盾,電力部門采用了試驗,了試驗電源的容量。從國內外多年的理論和實踐證明,用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗,不但能有同樣的等效性,而且設備的體積大為縮小,重量大為減輕 ,理論上容量約為工頻的五百分之一。試驗程序大大地減化,與工頻試驗相比優越性更多。這就是為什么發達普遍采用這一的原因。我國電力部以委托武漢高壓研究所起草了《35KV及以下交聯聚絕緣電力電纜超低頻(0.1Hz)耐壓試驗》行業,我國正在推廣這一,本儀器是根據我國這一需要研制而成的??蓮V泛用于電纜、大型高壓電機、電力電容器的交流耐壓試驗。
6.1.3 本儀器分接位置的設置按高壓側調壓設計,是假設1分接為高電壓擋位,如果電壓反向設計或分接開關在低壓側的變壓器,顯示分接位置和實際分接位置倒置。

超低頻發電機耐壓測試儀報價
6.1.4 三相變壓器銘牌上的變比是指不同電壓繞組的線電壓之比,因此,不同接線的變壓器,其變比與匝數比有如下關系:一次、二次側接線相同的三相變壓器的電壓比等于匝數比;一次側、二次側接線不同時,Y-d接線的匝比值等于變比值除以,D-y接線的匝比值等于變比值乘以。

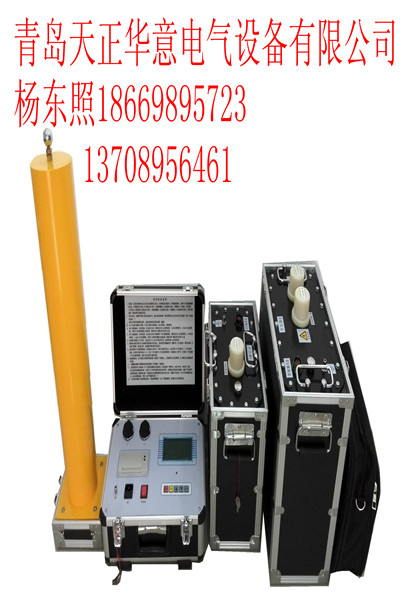

產品簡介
本產品結合了現代數字變頻先進技術,采用微機控制,升壓、降壓、測量、保護完全自動化,并且在自動升能進行人工干預。由于全電子化,所以體積小重量輕、大屏幕液晶顯示,清晰直觀、且能顯示輸出波形、打印機輸出試驗報告。設計指標完全符合DL/T849.4-2004《電力設備專用儀器通用技術條件,第4部分:超低頻高壓發生器通用技術條件》電力行業,使用十分方便?,F(xiàn)在國內外均采用機械式的辦法進行調制和解調產生超低頻,所以存在正弦形不,測量誤差大,高壓部分有火花放電,設備笨重,而且正弦波的二,四象限還需要大功率高壓電阻進行放電,所以設備的整體功耗較大。本產品均能克服這樣一些不足之處,另外,還有如下特點需要特別說明:
★ 電流、電壓、波形數據均直接通過高壓側采樣,所以數據真實、準 確。
★ 過壓保護:當輸出超過所設定的限壓值時,儀器將停機保護,時間小于20毫
秒。
★ 過流保護:設計為高低壓雙重保護,高壓側可按設定值進行停機保護;低壓側
的電流超過額定電流時將進行停機保護,時間都小于20毫秒。

4.三相匝數比
★ 高壓輸出保護電阻設計在升壓,所以外面不需另接保護阻。
★ 由于采用了高低壓閉環負反饋控制電路,所以輸出無容升效應。
技術參數
1.輸出額定電壓:參見表1
2.輸出:0.1Hz、0.05Hz、0.02Hz
3.帶載能力:參見表1 0.1 Hz 大1.1 μf
0.05 Hz 大2.2 μf
0.02 Hz 大5.5 μf
4. 測量精度: 0.01%
5.電壓正,負峰值誤差:≤3%
6.電壓波形失真度:≤5%
7.使用條件:戶內、戶外;溫度:-10℃∽+40℃;濕度:≤85%RH
8.電源:交流50 Hz,220V ±5%
9.電壓電度高,電壓、電流輸出,精度、度高,幅值相位任意調節

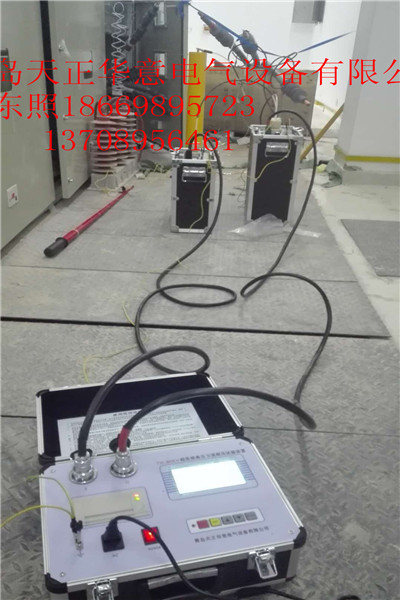

超低頻發電機耐壓測試儀報價 一、用本儀器做電纜和發電機耐壓試驗前,應該先用兆歐表進行,兆歐表沒有問題
后,才能使用本儀器。
二、開機前一定用放將試品充分放電(放使用為:先用限流放電端放電,再用接
地端放電)。配兩個升壓器的超低頻接線:當單獨使用升壓器I時(試驗電壓≤
30KV),儀器控制輸出I務必接到升壓器I,控制輸出II不連接。當升壓器I與升壓器II
串聯使用時(試驗電壓≤80KV),儀器控制輸出I務必接到升壓器I,控制輸出II務必接
到升壓器II,不能接反!否則會損壞儀器或者試品。
三、開機升壓后,如需要中斷請不要關閉電源開關,請務必使用停機鍵,用放將試品充分
放電后再關閉電源。否則一定會損壞儀器?。?!
進行三相匝數比之前應先進行參數設置,按【設置】鍵或選擇“參數設置”項按【回車】進入參數設置屏進行參數設置,設置好各參數后按【退出】鍵回到主界面選擇“三相匝數比”選項按【回車】鍵進入接線提示屏(如圖七所示),屏中給出了詳細的接線圖,操作人員可按照圖示進行接線。
四、請務必嚴格按照屏幕提示操作,試驗時請將高壓線接頭旋緊、好。
五、由于升壓器內絕緣油已裝滿,升壓后可能有少量油溢出,是正常現象,不影響使用。
六、10KV電纜試驗時,應單相試驗,電壓設定為18KV,設定為0.1Hz(推薦使用)、
0.05Hz(推薦使用)、0.02Hz(升壓較慢)、0.01Hz(升壓很慢,10~40分鐘,適合10公里以上電纜),說明書上所說的帶載能力是理論值,現場時10KV電纜長度可達到3-10公里。
七、35KV電纜試驗時,應單相試驗,電壓設定為60KV(常規要求)-78KV(按規程需要),設
定為0.1Hz(推薦使用)、0.05Hz(推薦使用)、0.02Hz(升壓較慢)、0.01Hz(升壓很慢,10~40分鐘,適合10公里以上電纜),說明書上所說的帶載能力是理論值,現場時35KV電纜長度可達到3-10公里。
超低頻發電機耐壓測試儀報價 如電纜長度較短(小于300米),試品電容小于0.05μF時不能正常升壓,此時請并聯高壓
電容。
九、請將高壓線尼龍端子按上面的編號旋到相應的尼龍座上,要保證高壓線良好, 不
好,會引起放電,燒壞高壓端。尼龍端子旋緊時, 要注意力度,旋緊可能會損壞尼龍
端子。

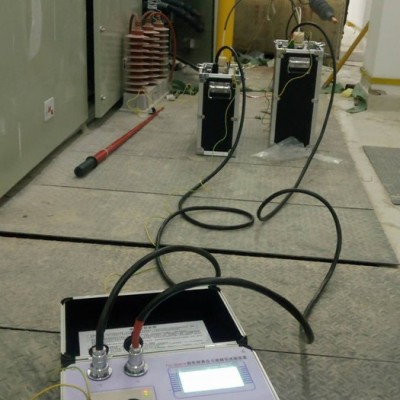

十、如果是配兩個升壓器的超低頻:當試驗電壓≤30KV時,可將升壓器號設定為I,此時只需
超低頻發電機耐壓測試儀報價 I號升壓器升壓,II號升壓器不連接,也可將升壓器號設定為I+II,此時I號升壓器和
II號升壓器串聯使用;當試驗電壓>30KV時,必須將I號升壓器和II號升壓器串聯使
用,連接見說明書內操作說明。當輸出電壓≥70KV時,請將高壓電纜懸空!
十一、控制輸出線接升壓器端的插頭需要往下壓再,才能!
十二、建議使用220V交流電源。若一定要使用發電機供電,由于0.1Hz超低頻是根據電源輸
入來調制的,對發電機有較高的要求,要求是:50Hz±1%,電壓220V±5%,功
率大于10KW,特別要求發電機輸出,不隨負載的變化而變化(好使用數
碼變頻發電機),并且在發電機的輸出端并聯一只功率不小于800W的阻性負載(如電爐
等),以便發電機的運轉速度,如果不能,肯定不能正常升壓。在整個升壓
中,必須使用連續工作的阻性負載,不能使用會自動切斷的阻性負載(如電開水壺、
有溫控開關的電爐,水開以后或者溫度達到后,會自動切斷負載),否則一定會嚴重損壞
儀器?。?!
十三、當開機時電源燈不亮或屏幕無顯示,可能是管燒了,換1只管就好,我們配有
10只管備用。
十四、如果需要長期工作(連續工作時間超過20分鐘),使用前請將注油孔打開,試驗完畢
后,扭緊注油孔。
十五、屏幕主菜單右下方有電壓輸入顯示,電壓輸入要求為50Hz±1%,超過這個范
圍時,說明輸入電壓不,不能升壓,此時升壓一定會損壞設備!
警告:在做電纜耐壓試驗時,必須將芯線和絕緣層物理上分離,不能用其它物品覆蓋在其上面,否則會引起高壓放電,損壞儀器?。?!
3、鍵盤說明
0.1Hz超低頻高壓發生器
一、超低頻系列產品及選用
1、60KV超低頻 表1
型號 | 額定電壓 | 帶載能力 | 電源管 | 重量 | 用途 |
60KV 80KV 超低頻 | 80kV (峰值) | 0.1Hz,≤0.5μF | 25A | 控制器:6kg 升壓體I:30kg 升壓體II:33kg | 用于相應電壓的電纜、發電機 |
0.05Hz,≤1.0μF | |||||
0.02Hz,≤2.5μF | |||||
0.01Hz,≤5.0μF |
2、根據被試對象選擇適當規格的產品。
使用時,試品電容量不得超過儀器的額定容量。試品電容量過小,會影響輸出波形。若小于0.05μF,儀器將不能正常輸出??刹⒙?lián)0.05 μF的電容輔助輸出。下面是一些設備的電容量,供用戶參考。
不同發電機的單相對地電容量 表2
| 火 電 | 水 電 | |||||
發電機容量(MW) | 200 | 300 | 600 | 85 | 125-150 | 300 | 400 |
單相對地 電容(μF) | 0.2-0.25 | 0.18-0.26 | 0.31-0.34 | 0.69 | 1.8-1.9 | 1.7-2.5 | 2.0-2.5 |
交聯聚絕緣單芯電力電纜的電容量(μF/km) 表3
電容μF/Km | ||||||||||||
電壓kV | 10 | 0.15 | 0.17 | 0.18 | 0.19 | 0.21 | 0.24 | 0.26 | 0.28 | 0.32 | 0.38 | - |
| 35 | - | - | - | 0.11 | 0.12 | 0.13 | 0.14 | 0.15 | 0.16 | 0.17 | 0.19 |
截面積mm2 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 270 |
3、試品電流的估算:
計算公式:?I=2πfCU
超低頻發電機耐壓測試儀報價 超低頻絕緣耐壓試驗原理
超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代。我們知道,在對大型發電機、電纜等試品進行工頻耐壓試驗時,由于它們的絕緣層呈現較大的電容量,所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備,不但笨重,造價高,而且使用十分不便。為了解決這一矛盾,電力部門采用了試驗,從而了試驗電源的容量。從國內外多年的理論和實踐證明,用0.1Hz超低頻耐壓試驗替代工頻耐壓試驗,不但能有同樣的等效性,而且設備的體積大為縮小,重量大為減輕 ,理論上容量約為工頻的五百分之一。試驗程序大大地減化,與工頻試驗相比優越性更多。這就是為什么發達普遍采用這一的原因。我國電力部已委托高壓研究所起草了《35kV及以下交聯聚絕緣電力電纜超低頻(0.1Hz)耐壓試驗》行業。我國正在推廣這一,本儀器是根據我國這一需要研制而成的??蓮V泛用于電纜、大型高壓電機、電力電容器的交流耐壓試驗之中。
超低頻發電機耐壓測試儀報價
?額定變比:指被變壓器的額定檔位的高壓側與低壓側的電壓變比值

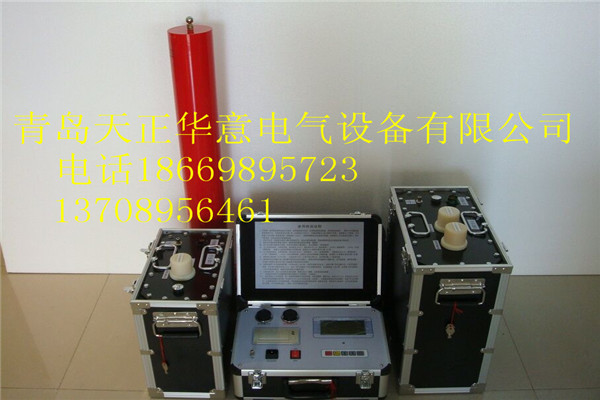

產品簡介
本產品結合了現代數字變頻先進技術,采用微機控制,升壓、降壓、測量、保護完全自動化,并且在自動升能進行人工干預。由于全電子化,所以體積小重量輕、大屏幕液晶顯示,清晰直觀、打印機輸出試驗報告。設計指標完全符合《電力設備專用儀器通用技術條件,第4部分:超低頻高壓發生器通用技術條件》電力行業,使用十分方便。現在國內外均采用機械式的辦法進行調制和解調產生超低頻,所以存在正弦形不,測量誤差大,高壓部分有火花放電,設備笨重,而且正弦波的二,四象限還需要大功率高壓電阻進行放電,所以設備的整體功耗較大。本產品均能克服這樣一些不足之處,另外,還有如下特點需要特別說明:
★ 電流、電壓數據均直接通過高壓側采樣,所以數據真實、準確。
★ 過壓保護:當輸出超過所設定的限壓值時,儀器將停機保護,時間小于20ms。
★ 過流保護:設計為高低壓雙重保護,高壓側可按設定值進行停機保護;低壓側的電流超過額定電流時將進行停機保護,時間都小于20ms。
★ 高壓輸出保護電阻設計在升壓,所以外面不需另接保護電阻。
★ 由于采用了高低壓閉環負反饋控制電路,所以輸出無容升效應。
完畢后結果顯示在液晶屏上,圖六中可見:屏幕左側顯示的數據結果,包括:三相高壓側電壓值、三相低壓側電壓值、三相高低壓之間的相角值(以上三項為的數據),各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別,計數的及狀態。右側顯示的為設置的各個參數及組別的矢量圖,圖中可見:當前組別為0點,所以圖中高壓側矢量圖(外圈大三角形)與低壓側矢量圖(內圈小三角形)角度方向重合。完成后按【存儲】保存結果。按【退出】返回,【確定】重新。
超低頻發電機耐壓測試儀報價 技術參數
1、輸出額定電壓:參見表1
2、輸出:0.1Hz、0.05Hz、0.02Hz、0.01Hz。
3、帶載能力:參見表1 0.1 Hz 大0.5μF
0.05 Hz 大1.0μF
0.02 Hz 大2.5μF
0.01 Hz 大5.0μF
4、測量精度:±(3%滿量程+0.5KV)
5、電壓波形失真度:≤5%
6、使用條件:戶內、戶外;溫度:-10℃∽+40℃;濕度:≤85%RH
7、電源:交流50 Hz,220V ±5%
小數點鍵:用來在設置參數時輸入小數點。
