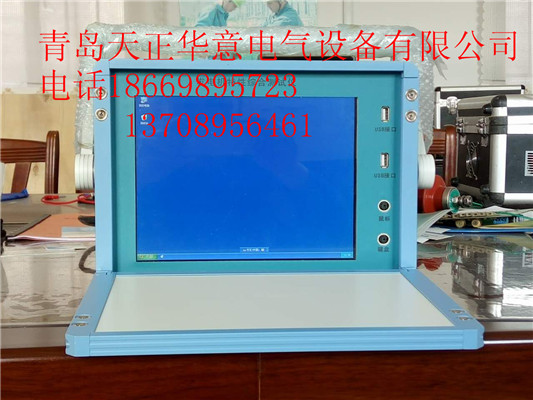

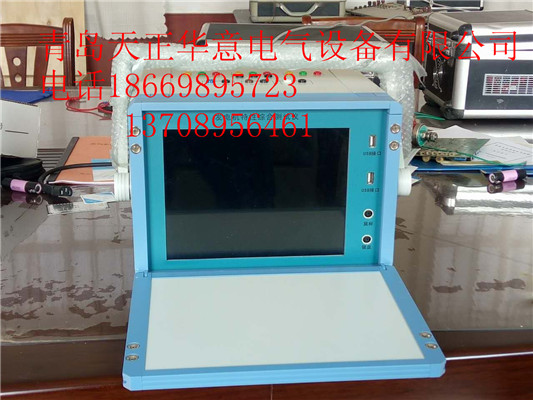

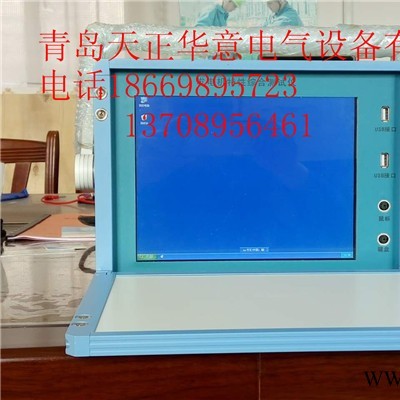

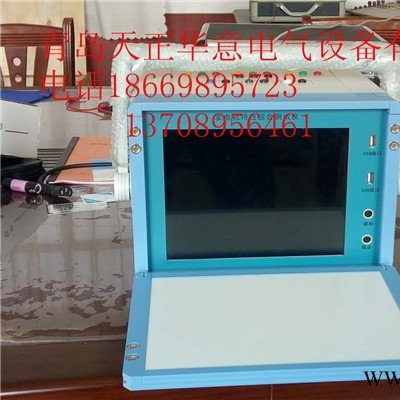

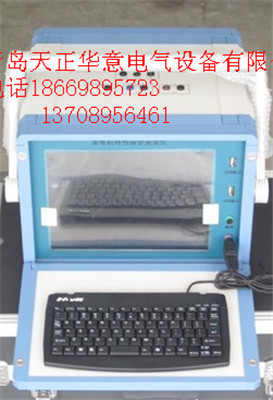

TH-2B發電機特性綜合是專門為發電廠發電機組大修后電氣啟動試驗而設計的，它可完成發電機的各種特性曲線（發電機空載、短路、滅磁、零起、±10%階躍、試驗以及勵磁機的負載試驗等）的實時測量和分析，具有測量多、精度高等特點。

3. 實時繪制特性曲線，使更直觀。

發電機錄波儀廠家技術特點

采用接口，以適應各類電廠（火力發電廠、水利發電廠、核能發電廠等）的需要。

可進行自動采集數據，也可進行交互式采集數據。

實時繪制特性曲線，使更直觀。

可進行波形對比，將實測數據和歷史數據進行同坐標對比，以利于判斷。

發電機錄波儀廠家檢測數據、、可靠，從而能正確判斷電機的檢修情況，以確保發電機正常運行。采用圖表輸出，更易于分析判斷和存檔。

采用工控機主板，大屏幕液晶顯示器與單元一體化設計，可靠性更高

本程控化程度高，大大了復雜度，了工作效率和性。

自準同期校核試驗、勵磁擾動試驗、勵磁電壓特性、勵磁滅磁時間常數測量、發電機進相試驗、

發電機錄波儀廠家6路電壓處理采用先進的電磁感應、光電隔離原理，精度高，響應時間快、性能。輸入與輸出完全隔離，隔離電壓大于3KV，過載能力可2倍于標稱電壓（3相150V、3相750V），輸入阻抗大于150KΩ（或750 KΩ）。

3路電流處理采用鉗式電流傳感器，現場接線方便、，精度高，響應時間快、性能。輸入與輸出完全隔離，隔離電壓大于3KV，可過載能2倍于標稱值，瞬時20倍60秒過載。

17>自動計算各種試驗?zāi)０宓脑囼?yàn)參數

發電機錄波儀廠家技術性能

 1、12路的接入特性：

0∽150V交流電壓       3 組       （定子二次電壓）

0∽750V交流電壓       3 組       （勵磁機定子二次電壓）

0∽10mA交流電流       3 組       （定子二次電流經鉗式電流傳感器）

0∽±75mV直流電壓     2 組       （發電機轉子電流）

0∽±1000V直流電壓    1 組       （發電機轉子電壓）

2、精度：

   12路精度 0.5級

A/D采樣12位，速率125kHz

3、響應時間：≤20ms

4、2個U接口：數據導出使用

5、啟動：手動；
自動

6、電源：AC220±10%

7、儀器外型：300×220×300

8、儀器重量：5kg

9. 6路電壓處理采用先進的電磁感應、光電隔離原理，精度高，響應時間快、性能。

發電機錄波儀廠家

接入是在儀器的蓋板上。接線端子布局及定義

①：發電機定子電壓接入端子。

②：發電機定子電流和主勵磁機定子電流復用端子。該通過隨機提供的鉗式電流傳感器接入，不能將定子二次電流直接接入。

③：主勵磁機定子電壓接入端子。

④：發電機轉子電壓接入端子。

⑤：發電機轉子電流接入端子。該是通過分流器接入的直流75mV。

⑥：主勵磁機轉子電流接入端子。該是通過分流器接入的直流75mV。

對于Uf、If、Ilf三個一定要注意正負方向。不用的直流參數通道用短路線短接。

用鉗式電流傳感器卡在發電機（或主勵磁機）定子的二次電流接線上，按照不同相Ia、Ib 、Ic將鉗子的引線分別接在Ia、Ib、Ic接口上。

儀器后面板上的接地端子通過連線接入地。

發電機錄波儀廠家建立（選擇）信息

在檢查完發電機、勵磁機線接入的相應通道中，并確保接線準確無誤后，接入鍵盤、鼠標，打開儀器的電源。

在計算機桌面上用鼠標雙擊《發電機》，運行，在界面的菜單欄中選擇選項→選擇機組，

會出現以下畫面：

如果是已有電廠，接著再選擇要試驗的機組號；

如果沒有要試驗的電廠或機組，則選擇添加電廠和添加機組按鍵，以及勵磁（機端勵磁或勵磁）

如果是機端勵磁，則在記錄發電機空載和短路曲線時，必須將發電機轉子電流（勵磁電流）接入If通道。

如果是勵磁，則在記錄發電機空載和短路曲線時，必須將勵磁機轉子電流（副勵磁電流）接入ILf通道。

對于不選用的直流通道，用短接線短接。

在界面的菜單欄中選擇選項→系數表，

出現以下畫面。

這個表中的數字在儀器出廠前已填寫好，用戶不要輕易改變。如果發現某個通道的數據有偏差，可通過修改這個表中相應通道系數達到校正的目的。校正在后面有介紹。

10. 3路電流處理采用鉗式電流傳感器，現場接線方便、，精度高，響應時間快、性能。

發電機錄波儀廠家 發電機

選擇好要做試驗的機組后，在試驗界面的菜單中選擇任務→試驗

然后會進入一個試驗選項，根據將要進行的試驗，進行選擇，界面如下：

從中選擇將要進行的試驗類型，接著選擇要測量的參數、一次到二次的變比、一次值的額定值。精度指的是保留小數點后的位數。

在交流參數表中選擇要記錄的參數后，下一步，進入直流量的選擇表，選擇完記錄參數后，然后下一步，進入啟動的選擇和顯示界面設置。

變比的設定：在上面交流參數表格中，均填入一次值，自動求變比；

13>自動生成Word試驗報告，Excel試驗報告

發電機錄波儀廠家在下面的直流量表格中，Uf變比直接添1，If（發電機轉子電流）和Ilf（勵磁機轉子電流）添分流器原邊值。

參數的選擇：發電機空載、短路試驗除了要選擇發電機定子參數外，還必須選擇If（發電機轉子電流，機端勵磁時選）或Ilf(勵磁轉子電流，勵磁時選)，發電機滅磁、零起、10％階躍試驗可只選擇發電機定子參數，也可在選擇發電機定子參數的同時選擇勵磁電壓勵磁電流和副勵磁電流。
