| 別名 | 電動移動潤滑泵 |
|---|---|
| 材質 | 38CrMoAl |
| 產地 | 江蘇 |
| 工作溫度 | 常溫 |
| 公稱通徑 | 10mm |
| 公稱壓力 | 40MPa |
| 類別 | 潤滑泵 |
| 連接形式 | 螺紋 |
| 驅動形式 | 電動 |
| 適用范圍 | 設備潤滑 |
| 適用介質 | 潤滑脂 |
| 適用溫度 | -20℃~80℃ |
| 外形尺寸 | 750*500*960 |
| 重量 | 85kg |
| 安裝形式 | 膠管連接 |
| 壓力環境 | 高壓 |
| 品牌 | 博強 |
| 型號 | DRB6-P235Z |
| 加工定制 | 是 |
一、概述

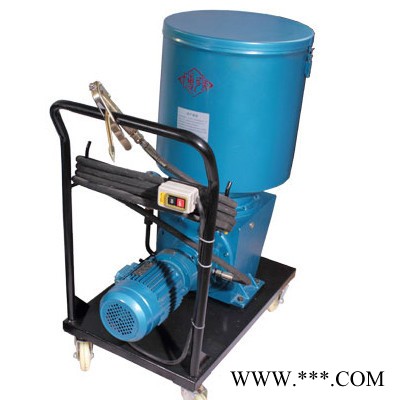

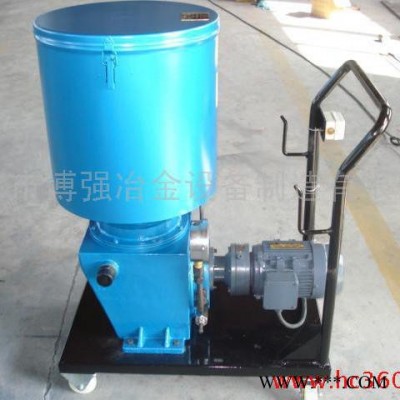

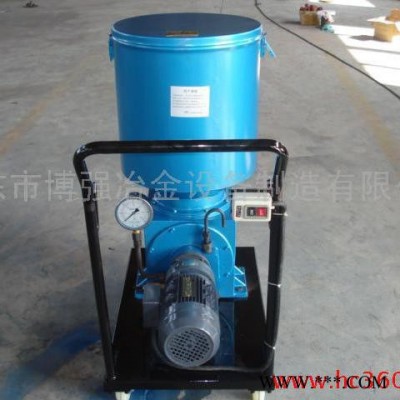

DRB-P系列電動潤滑泵適用于潤滑頻率高，配管長度大，潤滑點密集的單、雙線干稀油集中潤滑系統中，作為供給潤滑脂的輸送裝置。還可配備移動小車、膠管、油槍和電纜組成移動式電動潤滑泵裝置，適用于潤滑頻率低，潤滑點少，給油量大，不便于采用集中潤滑的單機設備，進行移動供脂潤滑
二、技術參數
| 型號 | 公稱壓力MPa | 額定給油量mL/min | 貯油桶容積L | 電機 | 適用環境溫度℃ | 重量kg | |
| 功率kw | 電壓 | ||||||
| DRB1-P120Z | 40 | 120 | 30 | 0.37 | 380 | 0~80 | 56 |
| DRB2-P120Z | 0.75 | -20~80 | 64 | ||||
| DRB3-P120Z | 60 | 0.37 | 0~80 | 60 | |||
| DRB4-P120Z | 0.75 | -20~80 | 68 | ||||
| DRB5-P235Z | 235 | 30 | 1.5 | 0~80 | 70 | ||
| DRB6-P235Z | 60 | 74 | |||||
| DRB7-P235Z | 100 | 82 | |||||
| DRB8-P365Z | 365 | 60 | 74 | ||||
| DRB9-P365Z | 100 | 82 | |||||
三、型號說明
四、圖形符號
五、外形尺寸
| | 規格 | D | H | H1 | B | L | L1 | a |
| 貯油桶 | 30L | 310 | 760 | 1140 | 200 | - | 233 | 1045 |
| 60L | 400 | 810 | 1190 | 230 | - | 278 | 1095 | |
| 100L | 500 | 920 | 1200 | 280 | - | 328 | 1205 | |
| 電機功率 | 0.37kw.80r/min | - | - | - | - | 500 | - | - |
| 0.75kw.80r/min | - | - | - | - | 563 | - | - | |
| 1.5kw.160r/min | - | - | - | - | 575 | - | - | |
| 1.5kw.250r/min | - | - | - | - | 575 | - | - |
（1）潤滑泵的外形尺寸
（2）帶小車潤滑裝置外形尺寸
（3）雙泵帶電動換向閥潤滑裝置外形尺寸
六、工作原理
減速電機固定于帶泵裝置的連接法蘭上，通過驅動偏心軸帶動滑叉作直線往復運動，并帶動螺旋壓油板和刮油板順時針?lè)较蛐D(zhuǎn)（使用潤滑油無此機構），經攪動變軟的潤滑脂均勻地被壓到泵裝置吸油口周圍。
泵體內二組活塞，每組活塞由1個工作塞和2個控制活塞組成，當一組活塞中的工作活塞完成吸油過程時，另一組活塞中的工作活塞則把潤滑脂壓向出油口。如下圖所示，當滑叉向左運動時，上組活塞完成吸油，下組活塞完成壓油，開始新的工作循環。這時下組活塞由1、2向左運動，活塞2在彈簧力作用下到達極限位置關閉出口，而活塞1繼續向左運動，這時活塞2和1之間形成真空，其真空度隨活塞1的左移不斷增大，滑叉運動到極限位置活塞1打開吸油口，潤滑脂從吸油口吸入，如彈簧力不足，沒將活塞2推到極限位置，此時推桿3會在滑叉的推動下強制地把活塞2壓到極限位置，同時上組活塞1、2、3向左運動，活塞1先關閉吸油口被吸入的潤滑脂在活塞1的推動下向左移動，當活塞2把出油口打開時，活塞2和推桿3的運動也就停止，活塞1繼續左移，把潤滑脂從出油口壓出，活塞1、2接觸滑叉也已運動到極限位置完成半個循環的工作，如此周而復始的循環，二組活塞交替地將潤滑油脂從出油口壓送出來，壓出的潤滑脂經泵裝置連接法蘭上的過濾器過濾后向系統供送。
七、使用要領
1、 該系列電動潤滑泵應安裝在環境合適、灰塵少，便于調整、檢查、維修和拆洗及方便補脂的地方。
2、 該系列電動潤滑泵應盡可能布置在系統的中心位置，縮短系統配管長度，保持壓力低，使泵能產生足以克服潤滑點背壓的壓力。
3、 泵調壓閥的設定壓力，可以在0~40MPa范圍內任意調節，在使用時不允許超過泵的公稱壓力（40MPa）。
4、 泵出油口處過濾器的過濾網要定期清洗，防止堵塞。
5、 若由于系列某種故障原因，使壓力達到約50MPa時，保險片即破裂，要查明原因并排除后再裝入新的保險片。
6、 向貯油器內補充潤滑劑必須使用DJB-H1.6型電動補脂泵從貯器補脂口加入。
7、 貯油器內薄膜式容量指示器只適用于潤滑脂，使用介質為潤滑油時，必須調換成浮球式容量指示器。
8、 電動減速機初用二個月必須從排氣塞孔補充適量的3#二硫化鉬潤滑脂，以后每隔四個月補充一次。
9、 該系列電動潤滑泵為室內安裝型，在室外或環境惡劣的場合使用時，必須采取防護措施。
八、訂貨說明
1、訂購移動式電動潤滑泵裝置，必須在合同中注明所配膠管長度及電纜長度，不注的均按電纜10米，膠管3米供貨。
2、本系列電動潤滑泵配用以下三種形式標準電控箱，可根據不同控制要求選擇訂購。
2.1 GDK01型無監控電控箱
2.2 GDKO2型有監控電控箱
2.3 GDKO3型有監控，全自動控制電控箱
3、 該系列電動潤滑泵為短時間間隔工作制，用戶如需長時間連接工作請合同中注明。
九、隨供備件
1、保險片 10片（存放于泵出油口下側的螺孔內）
2、過濾網 2套

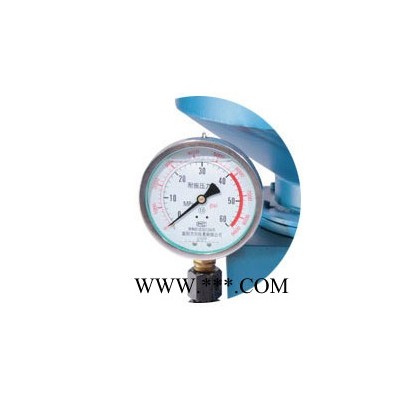

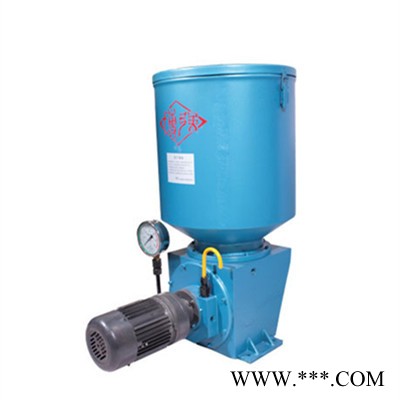

十、產品實拍
