| 額定電流 | 100A |
|---|---|
| 額定電壓 | 220V |
| 額定頻率 | 50Hz |
| 結構形式 | 掛壁式 |
| 用途 | 潤滑系統自動化控制 |
| 品牌 | 博強 |
| 型號 | GDK03 |
| 加工定制 | 是 |
| 質量認證 | CCC |
一、 概述
GDK03型電控箱有監控及全自動兩種，它適用于40MPa雙線終端式干油集中潤滑系統中，用于控制潤滑泵、換向閥、補脂泵等相互間協調工作，能對系統中的供油點實現自動供油，供油完成后，自動停止。油箱中液位低于一定限度時，補脂泵自動啟動，注滿油后，自動停止。
本控制箱能發出“供油時間延長”、“貯油桶空”、“超負荷運轉”等故障信號。具有持續，手動和自動多種控制工作狀態，可通過箱面上的轉換開關來切換。持續工作狀態；當潤滑泵啟動后持續地向系統兩條主管線供送潤滑脂；手動工作狀態：當與主機連鎖信號接通后，手動啟動潤滑泵運轉向系統供送潤滑脂，自動換向完成一個潤滑周期供脂后自動停止；自動工作狀態：當與主機連鎖信號接通后，潤滑泵按系統設定的時間間隔定時向系統供送潤滑脂，完成一個潤滑周期后自動停止。潤滑泵不管在何種狀態，一旦貯油桶空，補脂泵**會自動啟動補脂，補滿后自動停止。
二、 外形尺寸
三、 標牌符號及文字
| 序號 | 符號 | 標牌文字 | 序號 | 符號 | 標牌文字 | 序號 | 符號 | 標牌文字 |
| 1 | HL1 | 工作準備指示 | 6 | HL6 | 系統超壓 | 11 | SB4 | 加油泵啟動 |
| 2 | HL2 | 線Ⅰ工作狀態 | 7 | HL7 | 泵馬達過載 | 12 | SB5 | 加油泵停止 |
| 3 | HL3 | 線Ⅱ工作狀態 | 8 | HL8 | 貯油桶空 | 13 | SB3 | 故障復位 |
| 4 | HL4 | 加油泵工作 | 9 | SB1 | 潤滑泵啟動 | 14 | SA1 | 自動/手動/持續 |
| 5 | HL5 | 監控時間超過 | 10 | SB2 | 潤滑泵停止 | 15 | SA2 | 關/電鈴/開 |
四、 GDK-03電氣控制箱外部接線圖
五、 使用說明
1、 適用主電源AC380V、50HZ。
2、 適用環境溫度-10℃～40℃，濕度90%。
3、 周圍環境無導電的介質（氣體、液體）。
4、 垂直安裝，其傾斜度不大于5°。

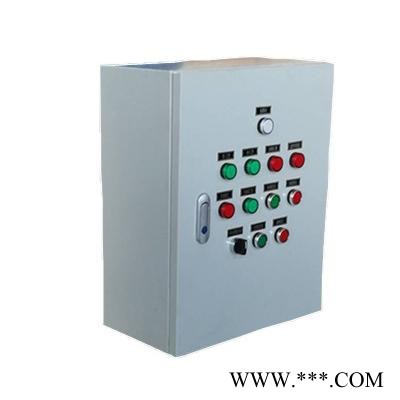

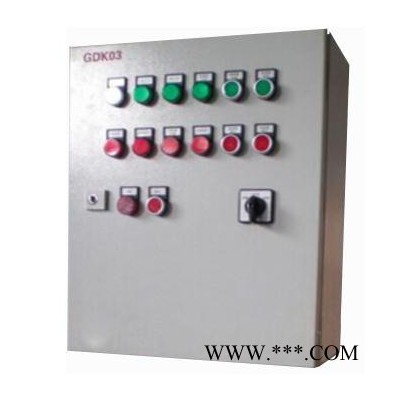

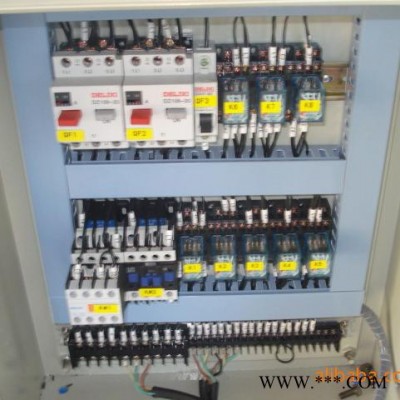

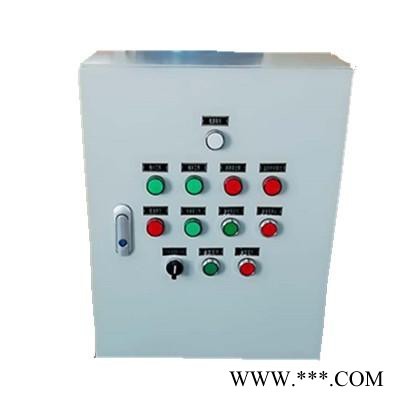

六、 產品實拍
