| 測量范圍 | 磁通密度B：0～2.0T 磁場強度H：0～1000A/m 鐵 損P：0～20W/kg |
|---|---|
| 測量精度 | ±（2.5%+2字） |
| 適用范圍 | 內徑20mm～外徑330mm 額部寬度：2～200mm 疊 厚：10～400mm 磁 路 |
| 品牌 | 辰創 |
| 型號 | TCBHP-1A |
| 加工定制 | 是 |
硅鋼片磁性能測試系列之

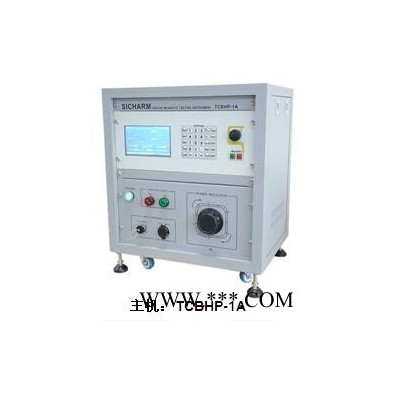

鐵芯磁性測試儀TCBHP-1A
概 要
TCBHP-1A 鐵芯磁性測試儀用于電機定轉子鐵芯、卷型變壓器鐵芯等的磁性測試，參數磁通密度B、磁化強度H、鐵損P。
硅鋼片從原料到鐵芯，因受沖壓疊片以及熱處理等加工工藝的影響，其材料理化性能（尤其是鐵損）的變化較大，因此對加工后的成品鐵芯磁性能檢驗顯得尤為重要。該儀器主要作用**是驗證材料加工成鐵芯后磁性的變化情況。本儀器結合國內外同類產品優缺點，進行了一些改進；解決了額部較窄定子產品測量誤差大的缺陷。此外，該設備采用16位的高速單片機，16BitsA/D片，提升采樣的深度和數字濾波的效率；進一步提升了儀器的數字化處理能力。本設備還配備了RS232串行接口中，可以利用微型打印機或電腦軟件，實現數據實時輸出。
本設備測量定子的外徑尺寸在330mm以內，若定子的尺寸超過這個范圍，我公司可提供特殊定制服務。
主要特點
●檢測電機定轉子鐵芯、卷型變壓器的磁性參數（磁通密度B—磁化強度H—鐵損值P）；
●優化空氣補償設計，**大限度提高儀器的整體準確度，特別是提升了較窄額部定子的測試精度。
●可以滿足內徑20mm至外徑330mm以內的所有定轉子鐵芯的測量需求。
●設計了測量數據設限報警，時鐘顯示等輔助功能。
●配備了RS232串行接口，可利用微型打印機或電腦應用軟件，實現數據實時輸出。
主要有測試功能、曲線繪制、數據存儲、查詢和打印輸出。
技術參數
| 測試對象 | 電機定轉子鐵芯或卷型變壓器鐵芯 |
| 尺寸范圍 | 內徑20mm～外徑330mm 額部寬度：2～200mm 疊 厚：10～400mm 磁 路 長：10～1000mm |
| 測試范圍 | 磁通密度B：0～2.0T 磁場強度H：0～1000A/m 鐵 損P：0～20W/kg |
| 磁化方式 | 交流正弦電流磁化方式 |
| 測試精度 | ±（2.5%+2字） |
| 電 源 | AC220V±22V, 50Hz±2Hz |
| **大功耗 | 2KW |
| 尺寸?重量 | W(520)×D(400)×H(600)mm 約45Kg |
鐵芯測試試樣
附屬品
1) 主機（TCBHP-1A）.....................................................1臺
2) 電源線（3P）...............................................................1根
3) 測試線（大/?。?.........................................................各1根
4) PC操作軟件（增選：BHP-1S）.............................. ..1套
5) 自動測試夾具（增選件）..............................................1套
※測試線是標準測試功裝，為易耗品。
※聲明：產品型號、外觀及配置如有改變，謹以**技術資料為準。
