BZC系列防爆操作柱

    使 用  說  明

1、 用途、工作條件

1．1用途：本產品適用于含有**性氣體環境用的1區、2區危險場所，作為交流50Hz，電壓至220/380V動力設備起動、停止控制使用。

1． 2工作條件

a． 海拔高度不超過2000m；

b． 周圍空氣溫度**高不超過+40**不低于-20℃；

c． 空氣相對濕度不大90%（+25℃時）；

d． **大降雨強度50mm/10min；

e． **大輻射強度1.4cal/cm2.min；

2、 結構與特點

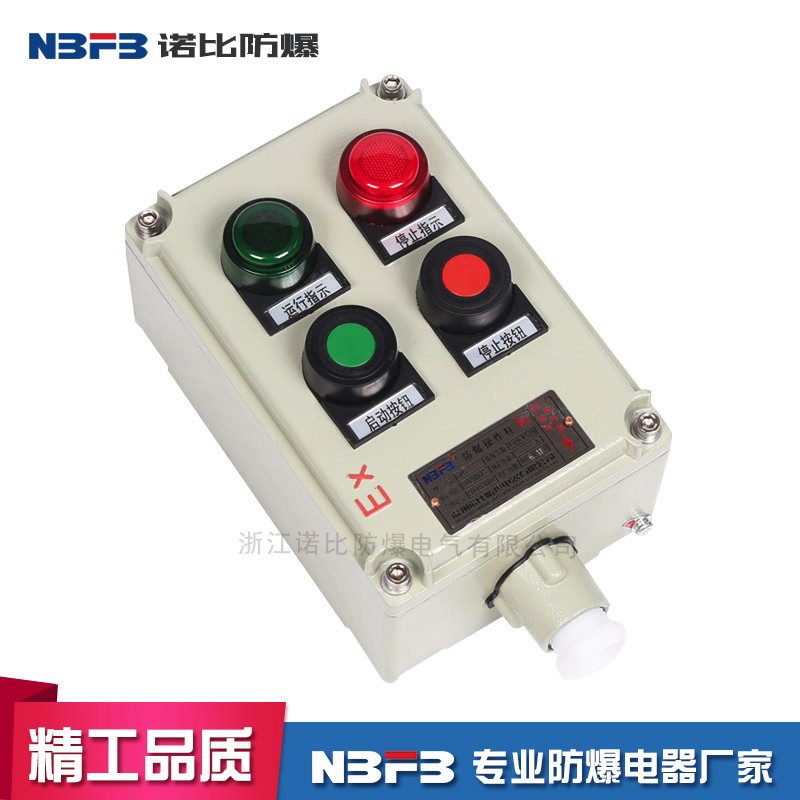

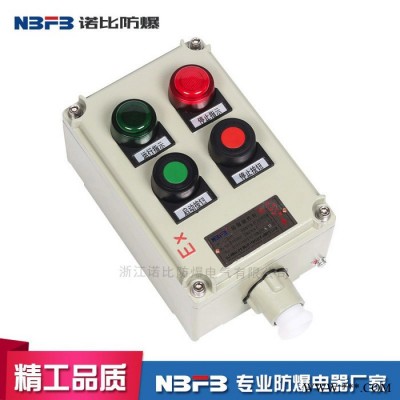

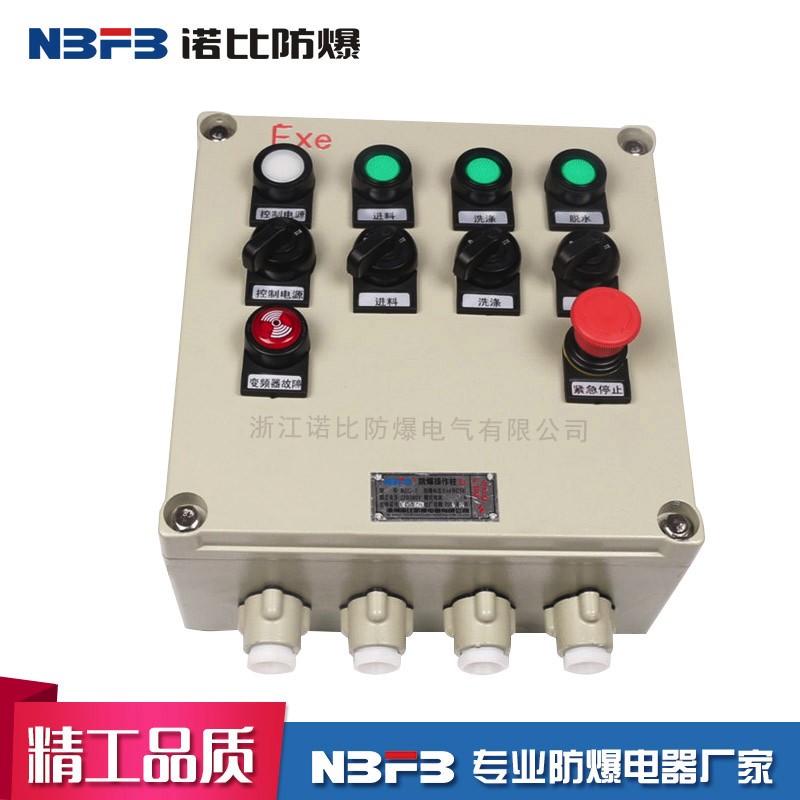

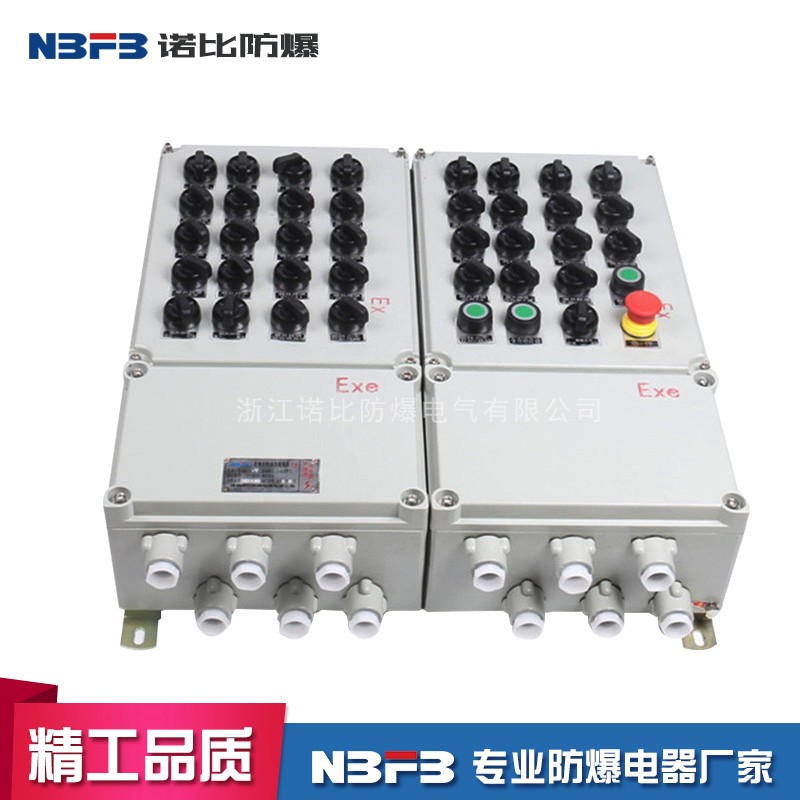

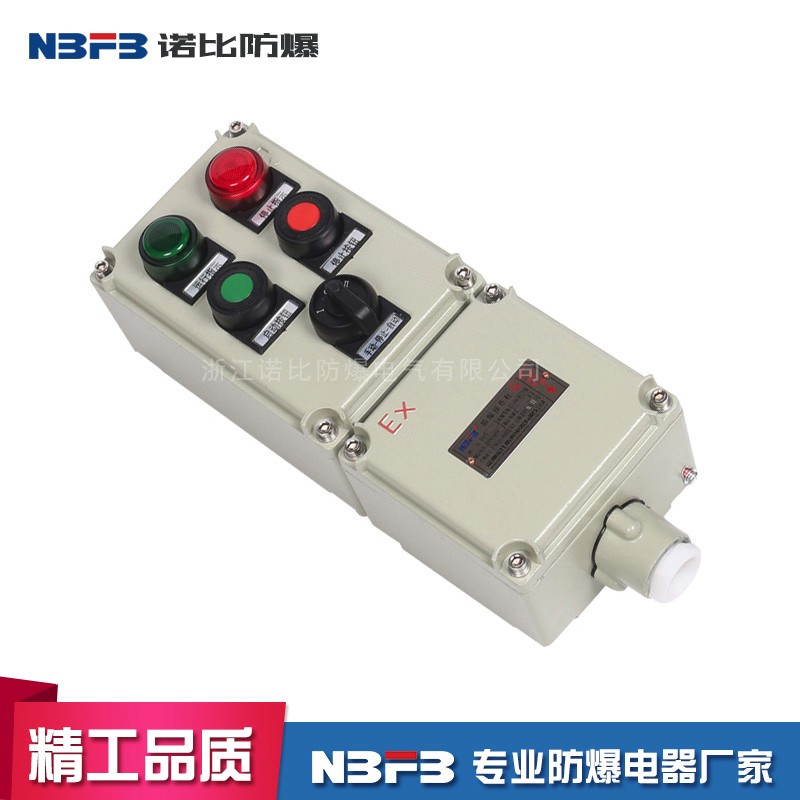

本產品外殼采用鋁合金壓鑄而成，外型美觀。內裝防爆電器元件（按鈕、開關、信號燈等）組成。操作柱元件布置千變?nèi)f化，具體元件選擇、排列，根據用戶提供的原理圖及要求確定，并可按用戶的要求重新設計制造。

外殼材質也可根據用戶要求選擇不銹鋼、鋼板、高強樹脂等材質。

3、 主要技術參數

3．1主要技術數據

    額定電壓：380/220/110/36/24/12V

3．2型號及含義

BZC □  □  □ □  □ □

防爆操作柱

設計序號                                        表的種類

控制電流                                         按鈕數

安裝方式                                        指示燈數

4、安裝及維修

4．1安裝及維修前需切斷前級電源；

4．2進、出線電纜穿過橡膠密封圈，并用墊圈及安裝管壓緊，保證密封及電纜不得松動；

4．3操作柱在使用過程中要定期檢查，以保證其良好運行；

4．4非專業人員嚴禁開蓋安裝維修。

5、訂貨須知

訂貨時應指出產品的完整型號、名稱、規格及訂貨數量。

例：BZC-A2D2G WF1 防爆操作柱，2鈕2燈，壁掛式安裝，戶外防中腐，50臺。
