| 材質 | 鑄鋼 |
|---|---|
| 產地 | 上海 |
| 電動功率 | 45KW |
| 電壓 | 380v |
| 工作溫度 | 0-45（℃） |
| 進出口徑 | 150（mm） |
| 流量 | 40L/S |
| 排出口徑 | 150 |
| 驅動方式 | 電動 |
| 吸程 | 2（m） |
| 銷售方式 | 網絡銷售 |
| 性能 | 自動 |
| 揚程 | 70（m） |
| 用途 | 管道泵 |
| 原理 | 葉片泵 |
| 轉速 | 2900rpm |
| 執行質量標準 | 國標 |
| 貿易屬性 | 促銷 |
| 泵軸位置 | 立式 |
| 葉輪數目 | 3 |
| 葉輪結構 | 封閉式葉輪 |
| 葉輪吸入方式 | 單吸式 |
| 發貨期限 | 3天 |
| 品牌 | 卓全 |
| 型號 | XBD7.0/40G-GDL |

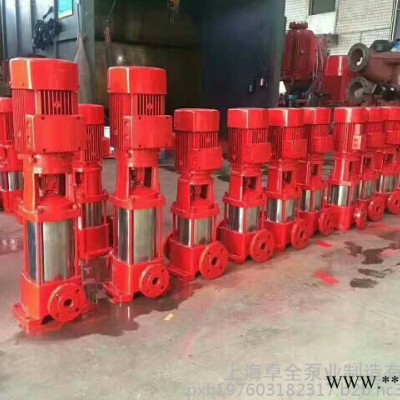

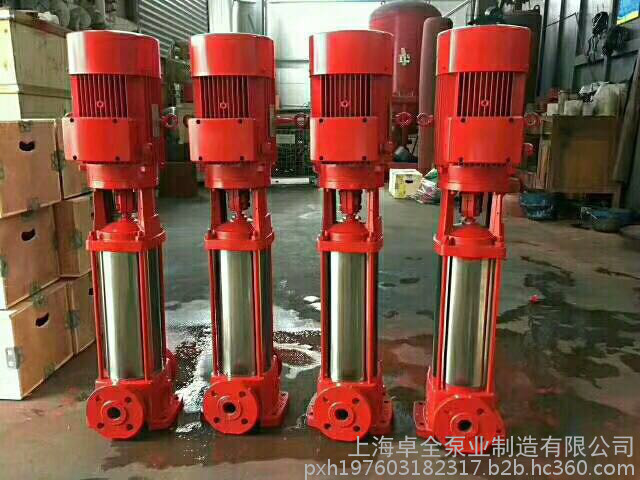

XBD-DL型立式多級消防泵
產品簡介：
XBD-DL型立式多級消防泵系立式、多級、分段式結構的消防泵，具有效率高、運行噪音低、抗汽蝕性能好、結構合理、使用壽命長等顯著優點。
用途:
XBD-DL型立式多級消防泵主要用于消防系統管道增壓送水，高層建筑消防恒壓供水等。
使用條件:
1、使用的介質應類似水，運動粘度<150mm2/s,且無堅硬顆粒，無腐蝕性質；
2、泵使用的環境海拔高度<1000米，超過時應在訂貨進提出，以便本廠為您提供更為可靠的產品；
3、介質使用溫度-15℃～120℃;
4、最大系統工作壓力≤2.5MPa;
5、周圍環境溫度應低于40℃,相對濕度低于95%
性能參數表：
| 型號 | 級數 | 流量 | 揚程 | 轉速 | 功率 | 效率 | 汽蝕余量 | 外形尺寸 | 重量 | |||
| L/S | m3/h | M | r/min | kw | % | M | H | H2 | H3 | Kg | ||
| XBD2.36/1.72-40DL×2 | 2 | 1.36 1.72 | 4.9 6.2 7.4 | 23.6 | 1450 | 1.5 | 37 40 39 | 3.19 | 938 | 170 | / | 152 |
| XBD3.54/1.72-40DL×3 | 3 | 35.4 | 2.2 | 1043 | 230 | 154 | 169 | |||||
| XBD4.72/1.72-40DL×4 | 4 | 47.2 | 3 | 1103 | 290 | 214 | 186 | |||||
| XBD5.90/1.72-40DL×5 | 5 | 59 | 4 | 1183 | 350 | 274 | 203 | |||||
| XBD7.08/1.72-40DL×6 | 6 | 70.8 | 4 | 1243 | 410 | 334 | 220 | |||||
| XBD8.26/1.72-40DL×7 | 7 | 82.6 | 5.5 | 1378 | 470 | 394 | 237 | |||||
| XBD9.44/1.72-40DL×8 | 8 | 94.4 | 5.5 | 1438 | 530 | 454 | 254 | |||||
| XBD10.6/1.72-40DL×9 | 9 | 106.2 | 7.5 | 1538 | 590 | 514 | 271 | |||||
| XBD11.8/1.72-40DL×10 | 10 | 118 | 7.5 | / | / | / | / | |||||
| XBD12.9/1.72-40DL×11 | 11 | 129.8 | 7.5 | / | / | / | / | |||||
| XBD14.1/1.72-40DL×12 | 12 | 141.6 | 11 | / | / | / | / | |||||
| XBD2.44/3.5-50DL×2 | 2 | 2.5 | 9 12.6 16.2 | 24.4 | 1450 | 3 | 50 54 52 | 2.58 2.66 3.16 | 1084 | 189 | / | 15.3 |
| XBD3.66/3.5-50DL×3 | 3 | 36.6 | 3 | 1152 | 257 | 179 | 18 | |||||
| XBD4.88/3.5-50DL×4 | 4 | 48.8 | 4 | 1240 | 325 | 247 | 23.1 | |||||
| XBD6.10/3.5-50DL×5 | 5 | 61 | 5.5 | 1383 | 393 | 315 | 33 | |||||
| XBD7.32/3.5-50DL×6 | 6 | 73.2 | 5.5 | 1451 | 461 | 383 | 24 | |||||
| XBD8.54/3.5-50DL×7 | 7 | 85.4 | 7.5 | 1559 | 529 | 451 | 15 | |||||
| XBD9.76/3.5-50DL×8 | 8 | 97.6 | 7.5 | 1629 | 597 | 519 | 18 | |||||
| XBD10.9/3.5-50DL×9 | 9 | 109.8 | 11 | 1780 | 665 | 587 | 22 | |||||
| XBD12.2/3.5-50DL×10 | 10 | 122 | 11 | / | / | / | / | |||||
| XBD3.2/8.3.5-65DL×2 | 2 | 5 | 18 30 35 | 32 | 1450 | 5.5 | 56 62 60 | 2.41 2.82 3.03 | 1306 | 199 | / | 349 |
| XBD4.8/8.3-65DL×3 | 3 | 48 | 7.5 | 1426 | 279 | 177 | 390 | |||||
| XBD6.4/8.3-65DL×4 | 4 | 64 | 11 | 1591 | 359 | 257 | 460 | |||||
| XBD8.0/8.3-65DL×5 | 5 | 80 | 15 | 1716 | 439 | 337 | 509 | |||||
| XBD9.6/8.3-65DL×6 | 6 | 96 | 15 | 1796 | 519 | 417 | 537 | |||||
| XBD11.2/8.3-65DL×7 | 7 | 112 | 18.5 | 1901 | 599 | 497 | 603 | |||||
| XBD12.8/8.3-65DL×8 | 8 | 128 | 22 | 2021 | 679 | 577 | 639 | |||||
| XBD14.4/8.3-65DL×9 | 9 | 144 | 22 | 2101 | 759 | 657 | 667 | |||||
| XBD16.0/8.3-65DL×10 | 10 | 160 | 30 | / | / | / | 720 | |||||
| 型號 | 級數 | 流量 | 揚程 | 轉速 | 功率 | 效率 | 汽蝕余量 | 外形尺寸 | 重量 | |||
| L/s | m3/h | M | r/min | kw | % | M | H | H2 | H3 | Kg | ||
| XBD4.0/13.8-80DL×2 | 2 | 9 | 32.4 50 65.2 | 40 | 1450 | 11 | 60 70 66 | 2.2 2.5 2.8 | 1515 | 277 | / | 461 |
| XBD6.0/13.8-80DL×3 | 3 | 60 | 15 | 1649 | 366 | 235 | 522 | |||||
| XBD8.0/13.8-80DL×4 | 4 | 80 | 22 | 1865 | 455 | 315 | 608 | |||||
| XBD10.0/13.8-80DL×5 | 5 | 100 | 30 | 2030 | 544 | 395 | 728 | |||||
| XBD12.0/13.8-80DL×6 | 6 | 120 | 30 | 2120 | 633 | 475 | 768 | |||||
| XBD14.0/13.8-80DL×7 | 7 | 140 | 37 | 2270 | 722 | 555 | 822 | |||||
| XBD16.0/13.8-80DL×8 | 8 | 160 | 45 | 2385 | 811 | 635 | 898 | |||||
| XBD18.0/13.8-80DL×9 | 9 | 180 | 45 | 2475 | 900 | 715 | 938 | |||||
| XBD20.0/13.8-80DL×10 | 10 | 200 | 55 | / | / | / | / | |||||
| XBD4.0/20-100DL×2 | 2 | 14 | 50.4 72 86.4 | 40 | 1450 | 15 | 62 72 71 | 2.2 2.8 3.1 | 1616 | 293 | / | 521 |
| XBD6.0/20-100DL×3 | 3 | 60 | 18.5 | 1784 | 396 | 220 | 599 | |||||
| XBD8.0/20-100DL×4 | 4 | 80 | 30 | 1932 | 499 | 232 | 727 | |||||
| XBD10.0/20-100DL×5 | 5 | 100 | 37 | 2060 | 602 | 426 | 781 | |||||
| XBD12.0/20-100DL×6 | 6 | 120 | 37 | 2248 | 705 | 529 | 821 | |||||
| XBD14.0/20-100DL×7 | 7 | 140 | 45 | 2421 | 808 | 632 | 897 | |||||
| XBD16.0/20-100DL×8 | 8 | 160 | 55 | 2524 | 911 | 735 | 1044 | |||||
| XBD18.0/20-100DL×9 | 9 | 180 | 55 | 2677 | 1014 | 838 | 1084 | |||||
| XBD20.0/20-100DL×10 | 10 | 200 | 75 | / | / | / | / | |||||
| XBD4.0/28-100DL×2 | 2 | 20 | 72 100 126 | 40 | 1450 | 18.5 | 65 72 70 | 2.9 3.5 4.4 | 1616 | 293 | / | 554 |
| XBD6.0/28-100DL×3 | 3 | 60 | 30 | 1784 | 396 | 220 | 687 | |||||
| XBD8.0/28-100DL×4 | 4 | 80 | 37 | 1932 | 499 | 323 | 746 | |||||
| XBD10.0/28-100DL×5 | 5 | 100 | 45 | 2060 | 602 | 426 | 827 | |||||
| XBD12.0/28-100DL×6 | 6 | 120 | 55 | 2248 | 705 | 529 | 979 | |||||
| XBD14.0/28-100DL×7 | 7 | 140 | 75 | 2421 | 808 | 632 | 1159 | |||||
| XBD16.0/28-100DL×8 | 8 | 160 | 75 | 2524 | 911 | 735 | 1204 | |||||
| XBD18.0/28-100DL×9 | 9 | 180 | 90 | 2677 | 1014 | 838 | 1354 | |||||
| XBD20.0/28-100DL×10 | 10 | 200 | 90 | / | / | / | / | |||||
| 型號 | 級數 | | 流量 | 揚程 | 轉速 | 功率 | 效率 | 汽蝕余量 | 外形尺寸 | 重量 | ||
| L/s | m3/h | M | r/min | kw | % | M | H | H2 | H3 | Kg | ||
| XBD4.0/42-150DL×2 | 2 | 30 | 108 150 180 | 40 | 1450 | 30 | 75 80 78 | 2.2 2.8 2.7 | 1680 | 315 | / | 569 |
| XBD6.0/42-150DL×3 | 3 | 60 | 37 | 1840 | 430 | 260 | 707 | |||||
| XBD8.0/42-150DL×4 | 4 | 80 | 45 | 2020 | 545 | 375 | 771 | |||||
| XBD10.0/42-150DL×5 | 5 | 100 | 55 | 2260 | 600 | 490 | 857 | |||||
| XBD12.0/42-150DL×6 | 6 | 120 | 75 | 2445 | 775 | 605 | 1060 | |||||
| XBD14.0/42-150DL×7 | 7 | 140 | 75 | 2610 | 890 | 720 | 1245 | |||||
| XBD16.0/42-150DL×8 | 8 | 160 | 90 | 2725 | 1005 | 835 | 1295 | |||||
| XBD4.0/45-150DL×2 | 2 | 30 | 108 160 180 | 40 | 1450 | 37 | 72 76 73 | 3.1 3.5 3.8 | 1995 | 350 | / | 873 |
| XBD6.0/45-150DL×3 | 3 | 60 | 55 | 2235 | 480 | 235 | 1086 | |||||
| XBD8.0/45-150DL×4 | 4 | 80 | 75 | 2435 | 610 | 338 | 1291 | |||||
| XBD10.0/45-150DL×5 | 5 | 100 | 90 | 2615 | 740 | 441 | 1466 | |||||
| XBD12.0/45-150DL×6 | 6 | 120 | 110 | 2900 | 870 | 544 | 1633 | |||||
| XBD14.0/45-150DL×7 | 7 | 140 | 132 | 3075 | 1000 | 647 | 1803 | |||||
| XBD16.0/45-150DL×8 | 8 | 160 | 132 | 3210 | 1130 | 750 | 1873 | |||||
| XBD18.0/45-150DL×9 | 9 | 180 | 160 | 3340 | 1260 | 853 | 2003 | |||||
| XBD4.0/83-200DL×2 | 2 | 58.3 | 210 300 360 | 40 | 1450 | 55 | 70 79 78 | 4.2 5 5.5 | 2010 | 425 | / | 983 |
| XBD6.0/83-200DL×3 | 3 | 60 | 75 | 2320 | 755 | 355 | 1196 | |||||
| XBD8.0/83-200DL×4 | 4 | 80 | 110 | 2660 | 725 | 505 | 1845 | |||||
| XBD10.0/83-200DL×5 | 5 | 100 | 132 | 2860 | 875 | 655 | 1975 | |||||
| XBD12.0/83-200DL×6 | 6 | 120 | 160 | 3010 | 1025 | 805 | 2120 | |||||
| XBD6.0/80-200DL×2 | 2 | 50 | 1, , , 80 288 324 | 60 | 1450 | 75 | 71.2 77.9 76.9 | 3 3.7 4.4 | 2185 | 425 | / | / |
| XBD9.0/80-200DL×3 | 3 | 90 | 110 | 2355 | 575 | 355 | / | |||||
| XBD12.0/80-200DL×4 | 4 | 120 | 132 | 2795 | 725 | 505 | / | |||||
| XBD15.0/80-200DL×5 | 5 | 150 | 160 | 2945 | 875 | 655 | / | |||||
| XBD18.0/80-200DL×6 | 6 | 180 | 200 | 3095 | 1025 | 805 | / | |||||
