| 材質 | 鑄鋼 |
|---|---|
| 產地 | 上海 |
| 電動功率 | 30KW |
| 電壓 | 380v |
| 工作溫度 | 0-45（℃） |
| 進出口徑 | 100（mm） |
| 流量 | 25L/S |
| 排出口徑 | 100（mm） |
| 驅動方式 | 電動 |
| 吸程 | 2（m） |
| 銷售方式 | 網絡銷售 |
| 性能 | 無泄露 |
| 揚程 | 70（m） |
| 用途 | 管道泵 |
| 原理 | 葉片泵 |
| 轉速 | 2900rpm |
| 執行質量標準 | 國標 |
| 貿易屬性 | 促銷 |
| 泵軸位置 | 立式 |
| 葉輪數目 | 單級 |
| 葉輪結構 | 半開式葉輪 |
| 葉輪吸入方式 | 單吸式 |
| 發貨期限 | 3天 |
| 品牌 | 上海卓全泵業 |
| 型號 | XBD7.0/25G-L |
切線泵原理

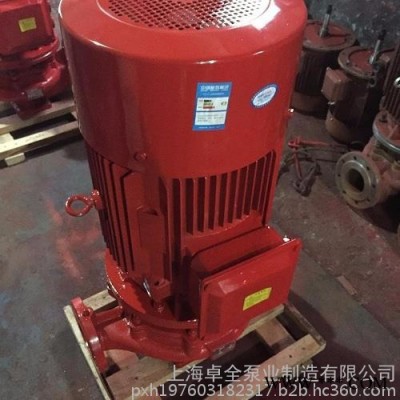

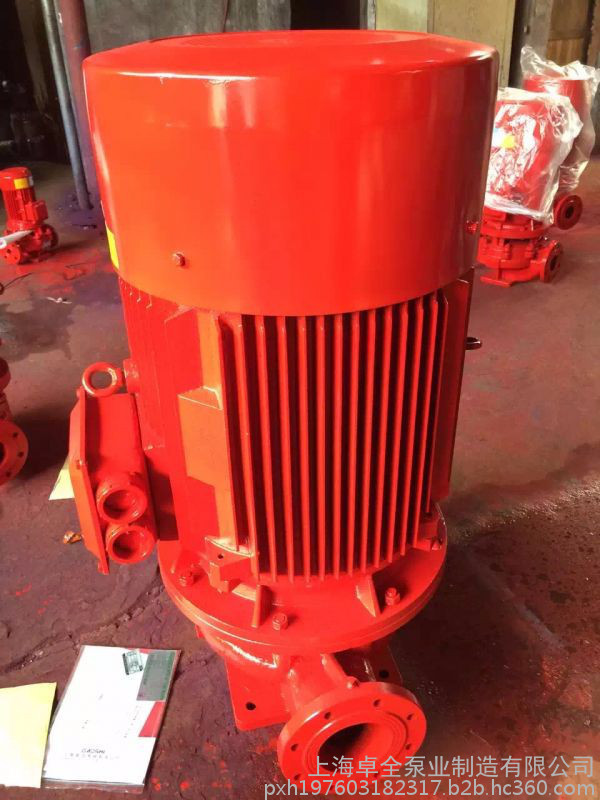

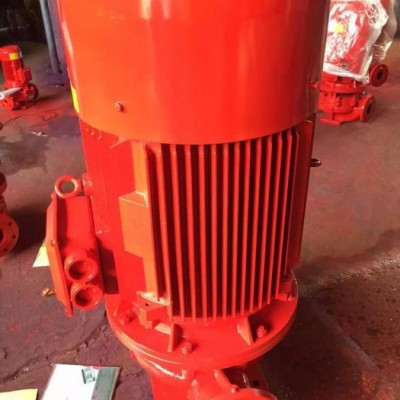

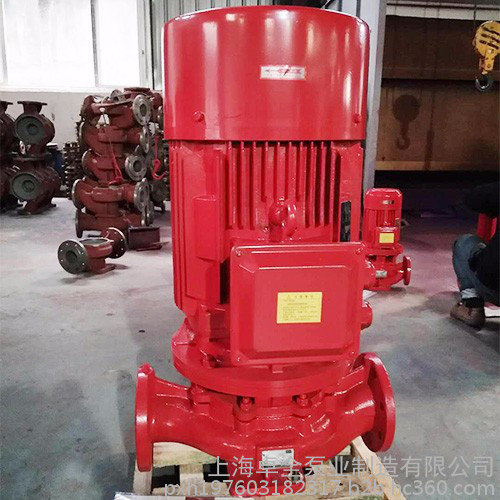

XBD消防切線泵是一種新型原理的消防泵，是軍工轉民用的產品。XBD消防切線泵運行時出口壓力平 緩當流量變化時揚程幾乎不變，特別適用于消防中變流穩壓要求，結構上有直聯臥式和直聯立式二種。XBD消防切線泵整個系列均用Y2型加長軸電機，葉輪為徑向開式，無口環，不銹蝕，因此運行特別平穩可靠
切線泵現改名為建筑用消防泵
切線泵用于消防現改名為建筑用消防泵，用于生活現改名為變流穩壓泵。采用切線泵給消防給水管網帶來相應變化，主要有：
標準涉及固定消防泵的主要內容如下：
(1)消防泵代號為XB。
(2)原動機特征有電動機、汽油機和柴油機3種，代號分別為D、Q、C。電動機驅動的消防泵代號為XBD。
(3)泵組額定流量Qn為5、10、15、20、25、30、35、40、45、50、55、60、65、70、75、80、85、90、95、100、105、110、115、120、125、130、140、150、160、180、200L/s。
(4)泵組額定壓力Pn為0.3MPa～3.0MPa。
(5)在吸深0m時，應滿足額定流量和額定壓力的要求。在吸深6m時，壓力為額定壓力，流量應不小于額定流量的50%。
(6)消防泵的過流斷面對介質應有抗腐蝕性能；應有良好真空密封性能。
(7)發動機應有良好的常溫啟動性能，應保證5s內順利啟動，引上水后20s內，應能使消防泵達到額定工況，常溫指5℃～35℃。
(8)水泵水壓試驗為工作壓力的1.5倍，持續5min。試驗過程中泵殼不應有影響性能的變形和裂紋等缺陷。
(9)泵殼采用鑄鐵、鑄鋁、鑄銅，其它過流部件采用不銹鋼、青銅或鋁合金等高抗腐蝕性材料制成的泵，可不進行抗腐蝕試驗。
(10)泵組應進行10min的超負荷試驗。試驗過程中，泵組應工作正常，無過度振動、漏油、漏水等現象。
切線泵發展必然趨勢
建筑給水排水工程采用的水泵，都為通用泵。不論其用于生活給水，還是用于生產給水，或是用于消防給水；也不論其是向水箱供水，還是向氣壓水罐供水，或是直接向用水設施供水，一概都采用通用泵。而實際上不同用途，不同場合的水泵要求是不相同的，應根據其不同情況選用合適的水泵，通用泵向?qū)Ｓ帽梅较虬l(fā)展是必然趨勢。
切線泵特點
符合**標準性能要求的消防泵，研制開發成功、產品經**消防裝備質量監督檢驗中心檢測、各項指
標合格、并推向市場在工程中得到應用的當推切線泵。切線泵由中國建筑西北設計研究院提供技術參數及應用條件，航天工業總公司十一研究所研制。當時的著眼點在于設計一種流量～揚程曲線接近一條平滑直線的泵，可用于高層建筑消防給水設計中***為理想的水泵，以解決消防泵小流量或零流量運轉時產生的超壓問題，但在同時也考慮了消防用泵的其它要求。因此切線泵過流部件選用不銹鋼和鋁合金制造，泵與電機共軸直連，具有結構緊湊，占地面積小，運轉平穩、機械密封可靠、噪聲小、可靠性高、維護方便、使用壽命長等特點。

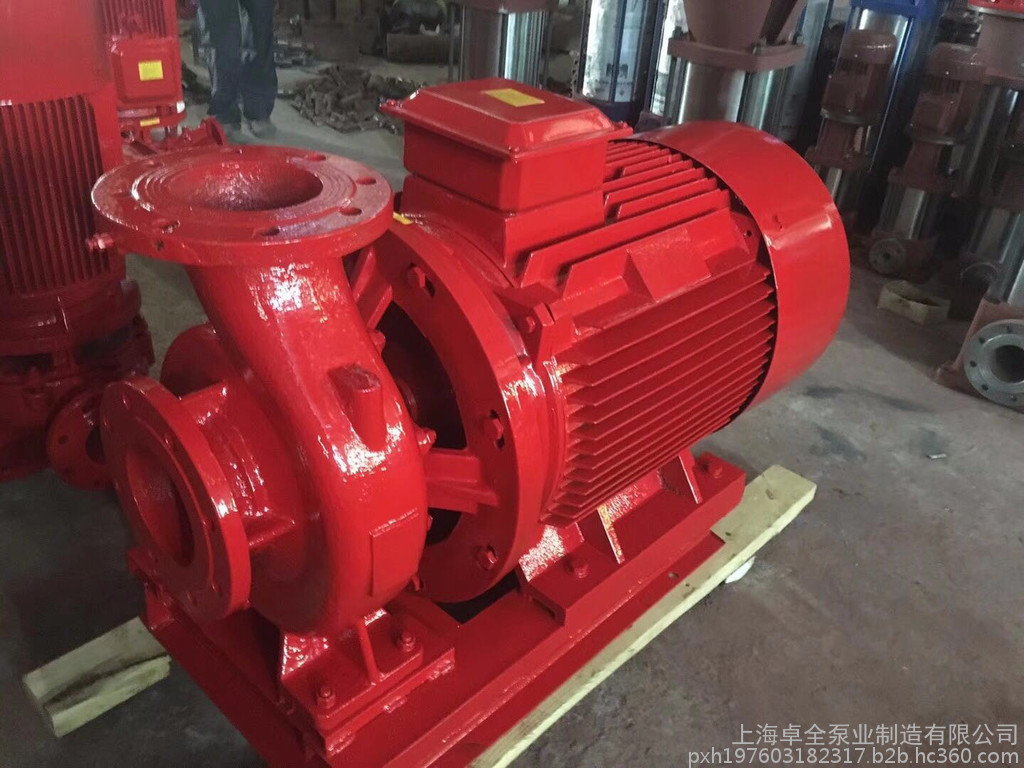

切線泵為臥式離心泵，其特點是流量～揚程曲線很平坦。泵流量從零到所需流量范圍內變化時，其揚程變化在5%以內。驅動泵的電機為普通電機，不需變速。它有效地解決了給水過程中流量變化時的壓力波動，和小流量時嚴重超壓的難題。與多臺水泵并聯運行相比可減少水泵數量，減少占地面積，運行管理簡便；與變頻調速水泵相比，可節省投資，方便管理，具有較多的優點，是解決超壓較為完善的辦法。
切線泵的分類
按照《高層民用建筑設計防火規范》有關建筑物的分類，建筑物高度、室內消防流量等的規定，切線泵目前分為3大系列：
系列可以滿足建筑物24m～100m，消防流量為0L/s～20L/s的建筑物消防給水的要求；
第二系列可以滿足建筑物24m～100m，消防流量為0L/s～30L/s的建筑物消防給水的要求；
第三系列可以滿足建筑物50m～100m，消防流量為0L/s～40L/s的建筑物消防給水的要求。
3個系列的消防流量均以消火栓給水系統和自動噴水滅火系統各自獨立、水泵分開作為基點。當兩個系統水泵共用時，兩個系統的消防流量需相應疊加。因此現有系列還需增加新的規格品種。
切線泵和生活泵區別
消防切線泵不同于生活泵，區別在于：
(1)消防流量相對有規律。消火栓給水系統以5L/s為級數遞增。自動噴水滅火系統以相應于輕危險級、中危險級、嚴重危險級的流量值遞增。
(2)消防泵用于保證消防用水的水量和水壓，涉及到人身安全和財產保護，必須運行可靠。要求泵體結構合理、材質恰當、可靠性高。
(3)消防泵供水一般均采用由水泵直接向滅火設施(消火栓、灑水噴頭)供水的方式。在初期滅火或自檢運行時為小流量供水，在火災發展階段按設計流量供水。當水泵流量～揚程曲線較陡時，容易在小流量運行時產生超壓現象，對此應采取相應技術措施。
(4)消防泵用于滅火，要求迅速、及時，相應要求消防泵引水時間短，啟動性能好。
