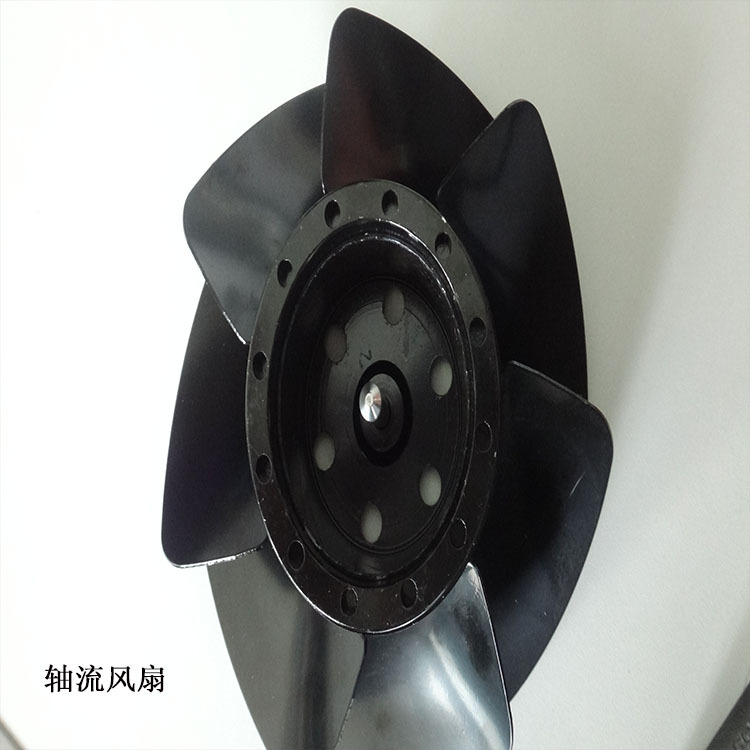

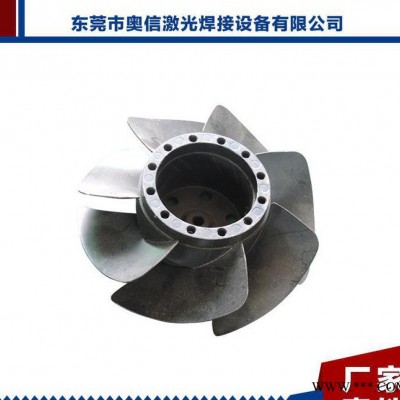

【風機焊機配置】

 風機激光焊接機控制系統與配置
A.采用工業PC機控制，能滿足焊接點、直線、圓及方形等平面圖形軌跡，焊接程序可以修改，可設定操作與修改權限
B.X、Y軸為步進驅動，行程為X軸400mm、Y軸300mm，Z軸150mm，重復定位精度達±0.02mm（行程可以按照客戶要求進行設計更改）
C.激光頭可升降調節焦距，帶有角度刻度盤，±45°傾斜姿態手動可調
D.焊接軌跡采用CNC編程輸入，焊接過程自動化
F.標配14寸液晶顯示器
激光焊接和傳統焊接的優勢
  1.激光焊接方式是冶金結合方式，結合力可達到600Mpa，而傳統焊接的結合力**高只有激光焊的一半左右。
  2.激光焊接成型的外觀表面平滑，而傳統焊接則相對粗糙！
  3.激光焊接受熱變形小，不會使工件產生受熱變形。焊接完成整個工件溫度不會超過40°，而傳統焊溫度則會達到幾百度以上。
  4.激光焊接只熔化基材，使風機旋轉更易達到動平衡。
  5.激光焊接不會對身體產生不良影響。

【葉輪焊機配置】

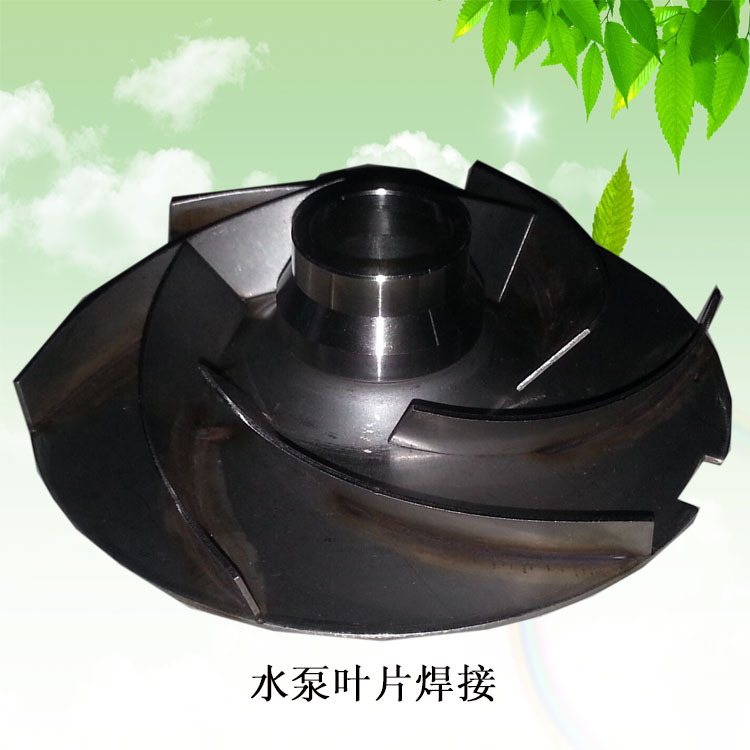

不銹鋼葉輪是不銹鋼泵的重要零部件,它的尺寸及精度直接影響到水泵的水力性能的高低。特別是閉式葉輪，因為其具有高效率的特點,被廣泛應用在揚程、效率高的離心泵上。傳統上比較普遍的焊接不銹鋼水泵葉輪片方法有氫弧焊、電阻焊和電容儲能焊三種。然而，隨著激光加工技術的發展，不斷的有企業介入用激光焊接替代傳統焊接的嘗試**比較成功應用的是CO2激光焊接機，但是其高昂的價格讓不少企業望而卻步，奧信激光是**早嘗試采用傳統YAG激光焊接機，利用大功率穿透焊接的模式加以水泵葉片的改進相結合的工藝，研發設計了一款性價比超高的實用型水泵葉輪激光焊接機并被廣東凌霄泵業使用，經過兩年的試用期以及工藝改進，奧信激光在14年終于批量化進入凌霄泵業焊接車間<參見附圖>，據我們所知，目前利用YAG激光焊接機焊接水泵葉片奧信激光是**家，也是**一家成功并批量化應用的生產廠家，更多詳細技術內容歡迎致電來訪。

奧信700W實用型水泵葉輪激光焊接機技術參數：

產品名稱：水泵葉輪激光焊接機
 型號：AXL-AW700
 用途：穿透焊
 電流：交流
 作用對象：各類金屬
 作用原理：脈沖
 激光波長：1064um
 焦斑直徑：0.1-2.0mm
 激光焊接深度：0.1-1.5mm
 脈沖頻率：1-150HZ
 平均功率:700W
 **大功率：750W
 激光焊接技術在不銹鋼葉輪加工中具有如下優點：

1、熟輸入量小，工件收縮和變形較小。

2、焊接具有連續性和可重復性。

3、焊縫窄且表面質量好，外觀美觀，焊縫強度高。

4、焊接易于實現自動化

5、對于不規則葉輪，其它焊接方法難以實現，但激光焊接相對容易實現焊接。

6、焊接效率較高。

通過實際應用我們可以看到激光焊接具有焊接質量好、熔深大、焊接牢固、熟輸入量低即工件變形小、焊接效率高、便于實現自動化生產等優點。實用型大功率水泵葉輪激光焊接機以其優越的性能和良好的實用性將來在水泵行業的大范圍應用會是大勢所趨的一種潮流。

激光焊接系統的核心部件是激光器，靠其來產生激光，工件的焊接質量主要靠激光器產生的能量保證。要保證激光器產生足夠的能量，在使用激光焊接設備時，應注意如下兩個方面：

1、要確保激光焊接設備處于恒溫少塵和相對濕度較小的工作環境中進行。

2、根據焊接葉輪板材的厚度，選擇合理的焊接工藝參數：a、焊接電流 b、頻率 c、脈寬 d、焦距 e、焊接速度

3、保證焊接工件的焊接間隙在激光光斑覆蓋內。

隨著激光加工技術的發展，那些結構復雜及出水口較小的不銹鋼葉輪可以采用SUS304不銹鋼板材，經沖壓、拉伸等工序加工后，應用激光焊接技術，將其焊接而成。工件不但焊接外觀質量好，而且焊縫強度高、工件變形小、生產效率高，是—種理想的焊接工藝方法。

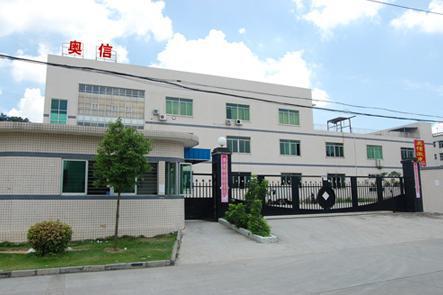

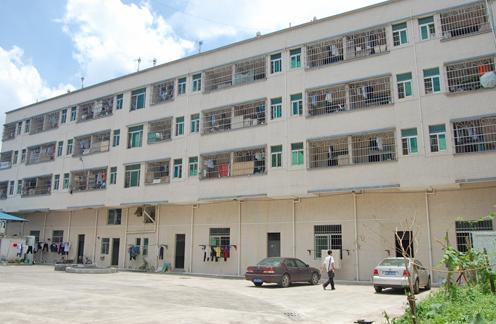

公司大門                                                                                         公司宿舍

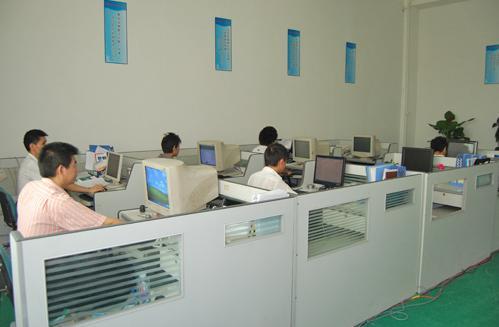

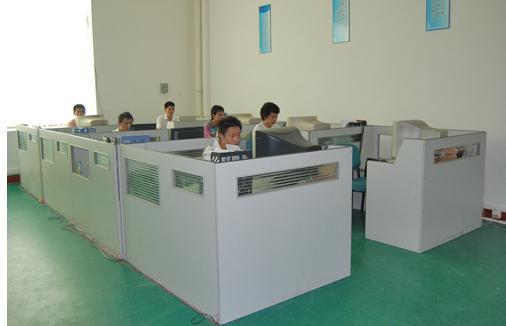

辦公一角

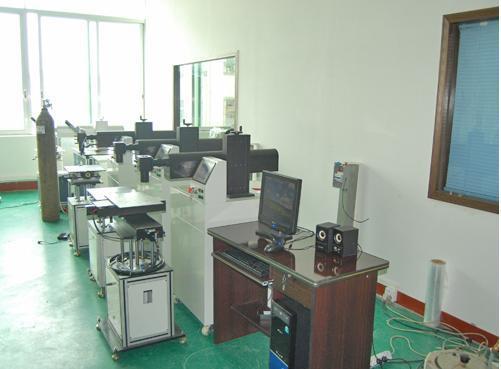

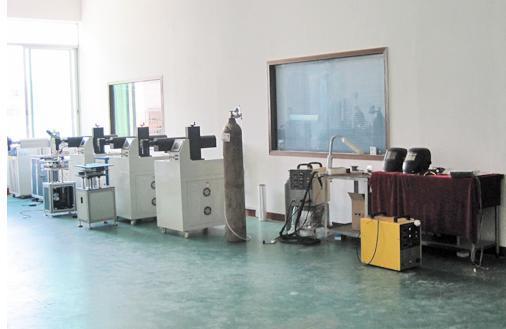

車間一角
