| 外形尺寸（長x寬x高） | 72*72mm |
|---|---|
| 產品重量 | 0.4kgg |
| 顯示方式 | ＬＥＤ |
| 工作環境 | 0-50度無腐蝕mm |
| 外形尺寸 | 72*72mm |
| 測量范圍 | 0~9999 |
| 測量精度 | 0.5mm |
| 電壓 | 220V |
| 控制模式 | 機械式控制器 |
| 適用范圍 | 機械,化工,陶瓷,輕工,冶金,塑料,石化 機械 食品 衛生 工業等 |
| 品牌 | 甌龍 |

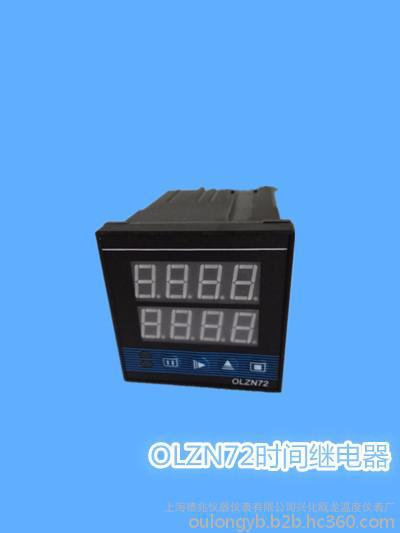

| 型號 | ＯＬＺＮ72時間繼電器 |
| 加工定制 | 是 |
1.本公司的主營產品有：機械溫控器 智能溫控儀 熱電偶 壓力變送器及相關配套的光柱恒點等儀表? 時間繼電器 流量計 巡警儀 閃光報警器?溫濕度控制儀?多路輸出溫控儀? 養殖專用儀表 烤箱專用儀表 數字儀表等相關產品
2.本公司產品主要應用于：養殖業 廚具 工業 衛生 石化 食品 機械等各個行業 3.儀表的使用ＯＬＺＮ72時間繼電器
一 產品概述
OLZN48/OLZN72智能雙顯時間繼電器在國內計測產品中為獨創產品 , 品種齊全 , 程序控制 , 觸摸按鍵設定 , 工業先進 , 技術含量高 , 性能價格比極佳 O
OLZN48/OLZN72智能雙顯時間繼電器是我公司為滿足用戶需求 , 吸收國內外同類產品特性而開發的系列產品 O
二 產品通用技術參數
1 供電電源: AC 220V(+10%) 50HZ
2 整機功率: 小于3VA
3 觸點容量: AC220V 3A
4 觸點壽命: 105次
5 外型尺寸: 72*72*112mm
6 開孔尺寸: 67*67
7 工作溫度: 0℃~40℃
8 儲存溫度: -20℃~60℃

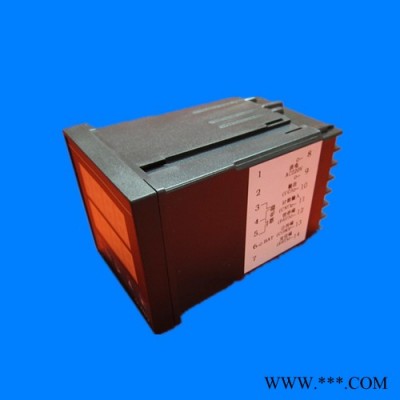

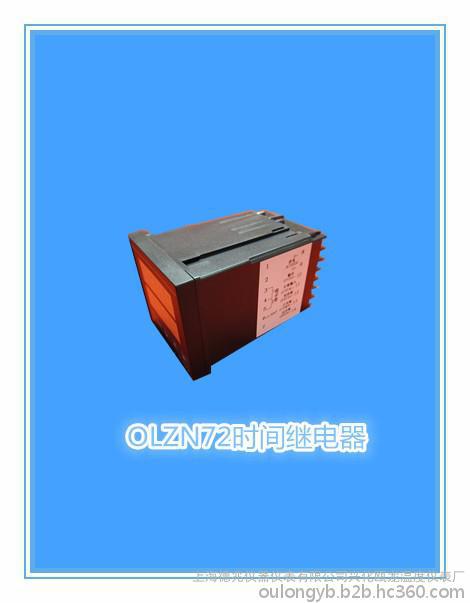

三 產品接線圖
見殼體上接線圖!
四 延時范圍
| 型號 | 密碼 | 范圍 | 備注 |
| OLZN48/OLZN72 | 02 | 0.01秒~99.99秒 | 倒計時單延時器 |
| OLZN48/OLZN72 | 06 | 1秒~9999秒 | 倒計時單延時器 |
| OLZN48/OLZN72 | 08 | 1秒~99分59秒 | 倒計時單延時器 |
| OLZN48/OLZN72 | 10 | 1分~99小時59分 | 倒計時單延時器 |
| OLZN48/OLZN72 | 04 | 1分~9999分 | 倒計時單延時器 |
| OLZN48/OLZN72 | 01 | 0.01秒~99.99秒 | 正計時單延時器 |
| OLZN48/OLZN72 | 05 | 1秒~9999秒 | 正計時單延時器 |
| OLZN48/OLZN72 | 07 | 1秒~99分59秒 | 正計時單延時器 |
| OLZN48/OLZN72 | 09 | 1分~99小時59分 | 正計時單延時器 |
| OLZN48/OLZN72 | 03 | 1分~9999分 | 正計時單延時器 |
| OLZN48/OLZN72 | 16 | 1秒~9999秒 | 倒計時雙延時器 |
| OLZN48/OLZN72 | 14 | 1秒~99分59秒 | 倒計時雙延時器 |
| OLZN48/OLZN72 | 18 | 1分~99小時59分 | 倒計時雙延時器 |
| OLZN48/OLZN72 | 12 | 1分~9999分 | 倒計時雙延時器 |
| OLZN48/OLZN72 | 15 | 1秒~9999秒 | 正計時雙延時器 |
| OLZN48/OLZN72 | 13 | 1秒~99分59秒 | 正計時雙延時器 |
| OLZN48/OLZN72 | 17 | 1分~99小時59分 | 正計時雙延時器 |
| OLZN48/OLZN72 | 11 | 1分~9999分 | 正計時雙延時器 |
五 繼電器工作方式
工作方式1:上電機器工作 , 達到或超過設定值時 , 繼電器吸合O
工作方式2:上電機器不工作 ,(可通過復位鍵使機器工作) , 達到或超過設定值時 , 繼電器吸合O
工作方式3:上電機器工作 , 達到或超過設定值時 , 繼電器釋放O
工作方式4:上電機器不工作 ,(可通過復位鍵使機器工作) , 達到或超過設定值時 , 繼電器釋放O
工作方式5:上電機器工作 , 達到或超過設定值時 , 繼電器吸合,5秒后,系統自動復位.
工作方式6:上電機器不工作 ,(可通過復位鍵使機器工作) , 達到或超過設定值時 , 繼電器吸合 , 5秒后,系統自動復位O

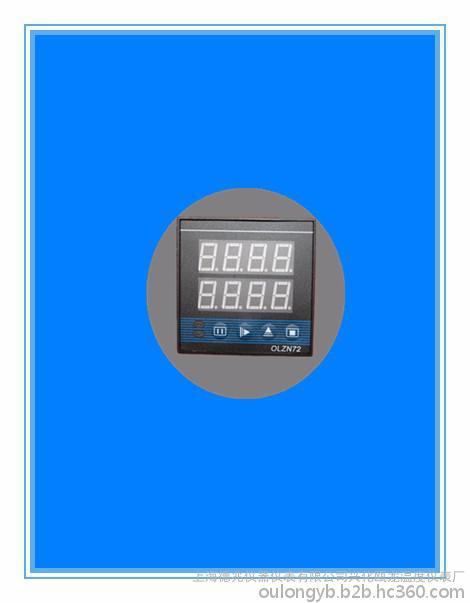

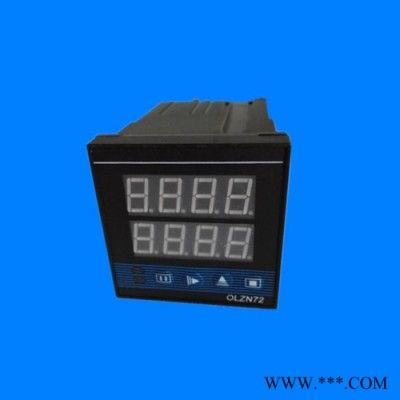

六 顯示面板
1 正常工作時 , 上邊四位LED數碼管顯示繼電器釋放/吸合時間的當前值,下邊四位LED數碼管顯示繼電器釋放/吸合時間的設定值O
2 單雙設定時 , 上邊四位LED數碼管顯示繼電器釋放時間的設定值 , 下邊四位LED數碼管顯示繼電器吸合時間的設定值O
七 參數設定
1 功能設定 : 同時按住<右移>鍵和<加>鍵5秒 , 進入密碼選項和輸出方式選項!
{這款儀表共有32個密碼選項,但此款儀表只有10種功能(見第四項) , 對應10種密碼;有6種選項(見第四項),對應6種輸出方式} 按<右移>鍵一下 , 選擇要修改的數據,要修改的數據不停的閃爍 , 此時用<加>鍵修改數據 , 密碼數據在1~32之間循環變化O 輸出方式在1~6之間循環變化 O 數據設定好后8秒不按按鍵 , 自動保存后退出,也可以長按<右移>鍵2秒,保存后退出設定狀態
2 設定值設定 : 在默認狀態下 , 按<右移>鍵一下 , POW指示燈亮 , 進入設定狀態 , 要修改的位不停閃爍 , 此時用<加>鍵修改數據 , 數據在0~9之間循環變化 , 余下的要修改的位 , 用<右移>鍵移位 , 一位一位的設定 , 全設定好后8秒不按按鍵,自動保存后退出 , 也可長按<右移>鍵2秒 , 保存修改后的數據并退出設定狀態O
3 <復位>鍵:在正常工作時 , 按下<復位>鍵 , 延時器恢復初始狀態;抬起<復位>鍵 , 延時器重新開始延時O
4 <暫停>鍵:在正常工作時 , 按下<暫停>鍵 , 延時停止;抬起<暫停>鍵 , 延時器重新開始延時O
